Cambio de regleta para ranurado

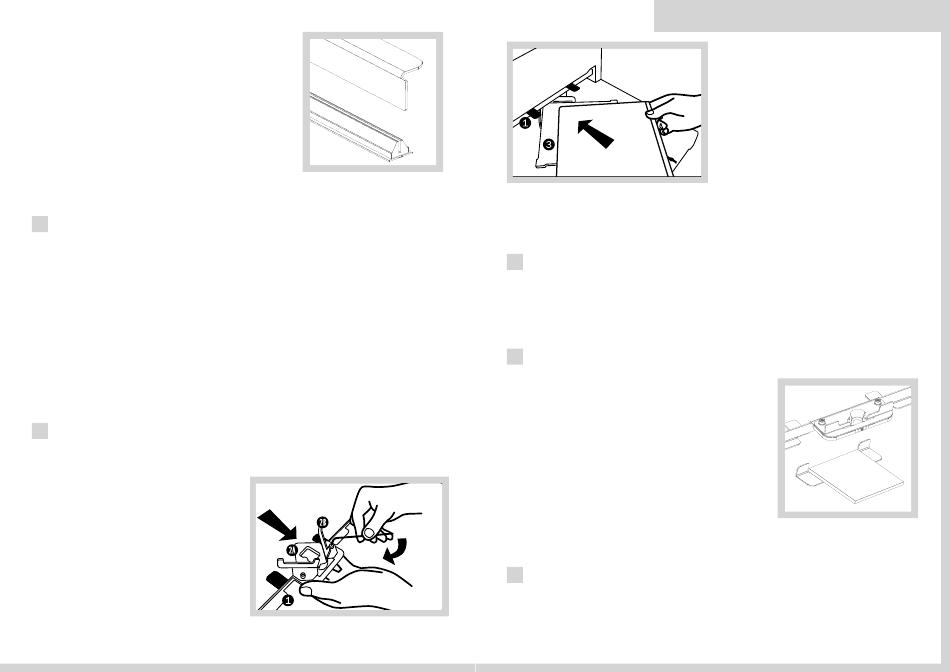

El aparato para ranurado está compuesto del cuchillo
de ranurado, del elemento de sujeción que mantiene el cuchillo
y de la regleta de ranurado pegada en el elemento mismo
(contra redondeo). Para sustituir la regleta gastada, se debe
quitar el cuchillo de ranurado en el elemento de sujeción.
Después, quite la cinta gastada e introduzca una nueva regleta
de ranurado en el componedor de metal adjuntado al juego
(véase la figura de al lado). Colóquese el componedor en
el elemento de sujeción de forma que sus extremidades se
encuentren en las ranuras. Quítese de la cinta la película
protectora de color amarillo. Moviéndolo todo hacia abajo
péguese una nueva regleta en el elemento de sujeción y después quítese la guiadera blanca de encima
de la misma. Quítese el componedo y colóquese el cuchillo de ranurado en su sitio.
6
PERFORACIóN
(el dispositivo de perforación puede ser comprado a parte).
Sujetando el dispositivo de perforación con el mango, ponga encima de él la viga de fijación que se en-
cuentra en la ranura de la máquina y apriete hacia abajo (véase la flecha en la figura al lado). El clic
característico será la señal de la correcta instalación del dispositivo. Con los limitadores delanteros o
traseros en la placa de trabajo del dispositivo determínese el lugar de perforación, introduzca el ma-
terial por debajo de la viga y apriete la palanca hasta sentir resistencia.
Detrás del cuchillo de perforación se encuentra el listón de goma que hace quitar el material perforado
del cuchillo.
Por la utilización demasiado intensiva la goma puede deformarse por lo cual se empeoran sus carac-
terísticas. No obstante, durante la pausa en el trabajo, la goma recogerá su forma de antes y sus cara-
cterísticas de origen.
El nuevo listón de goma puede comprarse con placas para por debajo del cuchillo perforador.
REDONDEO
7
(para la máquina se puede comprar el dispositivo de redondeo)
Calibración
El dispositivo tiene que ser adecuadamente
calibrado antes de la primera utilización
de la máquina de redondo o después de cada
sustitución de su cuchillo. Para ello, afloje
los limitadores laterales (2) sirviéndose de una
llave Allen y acerque al tajo la esquina
correspondiente de la plantilla cuadrangular (1).
Tenga presente que a cada esquina corresponde
el tajo de diferente radio. Acérquense
los limitadores respecto a la plantilla
(1) apretándolos.
26
MultiCREASE 30 - Manual de usuario
e inmovilícelo apretando de nuevo el tronillo con la llave Allen.
Dado el borde agudo del cuchillo, se debe actuar con precaución especial – hay riesgo de lesiones.
En el trabajo con Multicrease 30 se puede utilizar todos los cuchillos ofrecido para 0.Corner Cutter
es decir: 0.Corner Cutter Blade R6, R10, C15.
RECORTE
8
Colóquese la placa con material prevista para recortar por debajo de la viga en la ranura de la máquina.
Entre la viga y el material, introdúzcase deslizando el cortador centrándolo correctamente. Apri-
ete la palanca del dispositivo varias veces cambiando al mismo tiempo el lugar de apriete.
Nota:
Por ajustarse a las posibilidades que ofrece la máquina se recomienda la utilización de corta-
dores de la altura del filo de 19 mm recomendada por el suministrador de la máquina.
Recorte de un orificio en forma de lagrima para el colgante
9
del calendario de taco
(se puede comprar para la máquina el juego previsto para
recorte del orificio en forma de lagrima previsto para
el colgante del calendario). Quítese el cuchillo y los
limitadores móviles en el aparato de redondeo de las
esquinas. Colóquese una lama especial para recorte de
orificios para el colgante del calendario en la máquina.
En el lugar de los limitadores, fíjese el limitador superior
con el agujero practicado y previsto para el cuchillo.
El juego así preparado se fija en la viga de fijación
de la máquina MultiCREASE (véase el capítulo 8). Introduzca
por debajo una pequeña pieza insertada de tal forma
que sus limitadores metálicos queden apoyados contra
el limitador superior y que la pieza misma se encuentre directamente por debajo de la lama.
Introduzca el material en que quiere cortar el orificio sirviéndose de la escala realizada en la
mesa de trabajo, determine el lugar de realizar el corte y después apriete la palanca de la máquina.
9
DATOS TÉCNICOS:
Anchura máx. del adorno estampado de relieve: ......................300 mm
Espesor máx. del material estampado de relieve: ......................0,3 mm
Espesor del listón de estampado de relieve: ......................0,7 mm (2Pt)
Peso neto: ..........................................................................17,5 kg
Peso bruto: ........................................................................19,5 kg
Dimensiones (ancho x altura x espesor): ..................550 x 380 x 270 mm
Póngase la placa (3) por debajo del elemendo
de redondeo. Colóquese encima de ella el
material previsto para redondeo. Empuje el
material hacia los limitadores y después
presione la palanca del equipo.
Cambio de cuchillo en el dispositivo para
redondeo de esquinas
Abra los limitadores para asegurar el acceso libre
al filo. Con la llave Allen de 2 mm desapriete el
tornillo que se encuentra en la parte delantera
del dispositivo de redondeo y empuje el cuchillo
apretando su base. Después, sujete el nuevo filo
