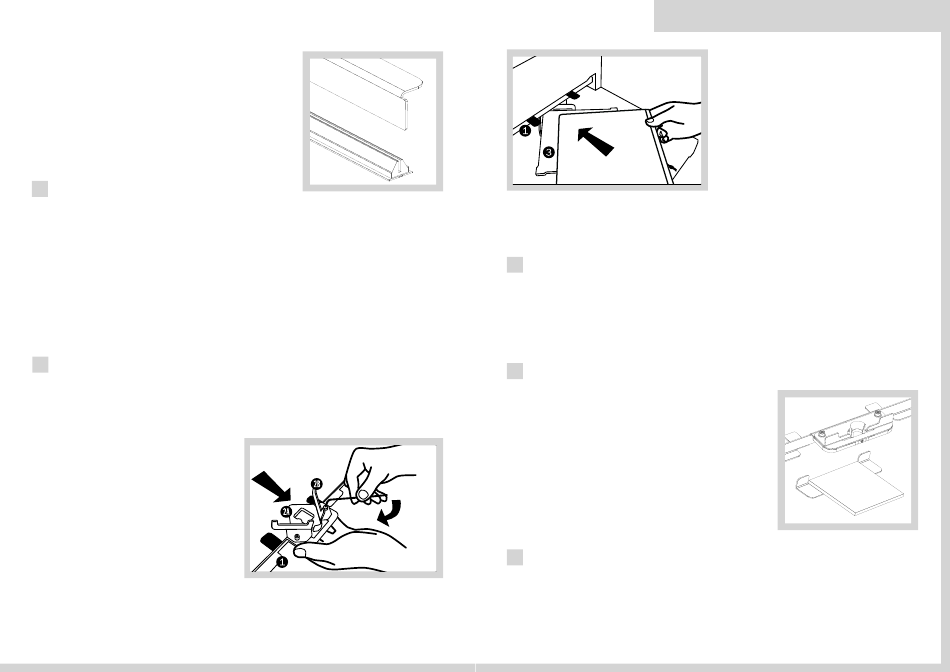

Výměna lišty pro rýhování
Rýhovací zařízení se skládá z rýhovacího nože, zařízení k uchycení
nože a lišty pro rýhování. Z rýhovacího zařízení vytáhněte nůž
a následně strhněte použitou lištu pro rýhování. Na přiložený
kovový přípravek nasuňte novou lištu (viz obrázek). Poté
přípravek vložte do zařízení k uchycení nože tak, aby se jeho
kraje nacházely ve vodicích drážkách pro nůž, a odstraňte z lišty
ochrannou žlutou pásku. Přípravek zamáčkněte dolů a tím
nalepte novou lištu na své místo. Z lišty odstraňte bílou
vidící část a ze zařízení vytáhněte kovový přípravek.
Na jeho místo vraťte rýhovací nůž.
6 PERFORACE
(Ke stroji lze dokoupit perforovací zařízení).
Perforovací zařízení držte za úchyty, nasuňte jej na lisovací desku (2) a zatlačte směrem dolů. (zná-
zorněno na vedlejším obrázku). Charakteristické cvaknutí vás upozorní na správné vložení zařízení. Po-
mocí předních nebo zadních pohyblivých dorazů (5) nastavte požadovanou polohu perforace, vložte
perforovaný materiál a zatlačte páku dolů nadoraz.
Za nožem je umístěná gumová lišta, která slouží ke shazování perforovaného materiálu z nože. Během
intenzivního používání se může guma deformovat a tím dojde ke zhoršení její vlastnosti. Během pauzy
se však její tvar a vlastnosti opět vrátí do původního stavu. Novou gumovou lištu lze zakoupit spolu
s podložkami pod perforační nůž.
ZAOBLOVáNÍ
7
(ke stroji lze dokoupit zaoblovací zařízení).
Kalibrace
Před prvním použitím zaoblovacího zařízení
nebo po každé výměně nože je zapotřebí jej
správně seřídit. Imbusovým klíčem povolte
šroubky na bočních dorazech (2) a následně
vhodný roh čtyřhranného přípravku pro kalibraci
(1) přisuňte k ostří nože. Pamatujte na to, že
každý roh přípravku odpovídá jinému poloměru
zaoblovacího nože. Srovnejte boční dorazy k
přípravku (1) a dotáhněte šroubky.
30
Z důvodu velmi ostrého nože je třeba během výměny manipulovat s ostřím velmi opatrně
- hrozí možnost poranění.
Ke stroji MultiCREASE 30, do zaoblovacího zařízení lze použít všechny dostupné zaoblovací nože
nabízené ke stroji O.Corner Cutter, to znamená: O.Corner Cutter Blade R6, R10, C15.
8
VYSEKáVáNÍ
Podložku spolu s materiálem určeným pro výsek vložte pod lisovací desku. Mezi lisovací desku
a materiál vložte výsekovou raznici a vhodně ji vycentrujte. Zatlačte páku několikrát dolů nado-
raz a současně měňte místo lisování.
Pozor!
Z důvodu vhodného uložení vzhledem ke vlastnostem stroje doporučujeme používání
výsekových raznic o výšce ostří 19 mm nabízených dodavatelem zařízení.
9 Výsek půlkruhového otvoru do kalendáře
(ke stroji lze dokoupit přípravek pro výsek půlkruhového
otvoru do kalendáře).
Ze zaoblovacího zařízení demontujte
boční dorazy a zaoblovací nůž. Do zařízení vložte speciální
nůž pro výsek půlkruhového otvoru a na místo bočních
dorazů připevněte speciální doraz s otvorem pro vysekávací
nůž. Takto složené zařízení vložte do stroje MultiCREASE
(viz kapitola 8). Pod nůž zasuňte malou vysekávací
podložku tak, aby se její kovové dorazy opřely o horní
dorazy přípravku a podložka se nacházela přímo pod
vysekávacím nožem. Do stroje vložte materiál určený
pro vyseknutí otvoru, vycentrujte jej pomocí měřítka
a následně proveďte výsek zatlačením páky směrem dolů.
9
TECHNICKÉ INFORMACE
Max. šířka rýhy: ......................300 mm
Max. tloušťka rýhovaného
materiálul: ............................0,3 mm
Tloušťka rýhovací lišty: ........0,7 mm (2Pt)
Hmotnost netto: ........................17,5 kg
Hmotnost brutto: ......................19,5 kg
Rozměry (mm) ): ......550 x 380 x 270 mm
MultiCREASE 30 - Návod k použití
Pod zaoblovací zařízení zasuňte podložku (3). Na
podložku položte materiál určený pro zaoblení. Ma-
teriál dotlačte k dorazům a zatlačte páku zařízení
dolů nadoraz.
Výměna zaoblovacího nože v zařízení
Roztáhněte dorazy tak, aby byl dostatečně volný
přístup k noži. Imbusovým klíčem 2 mm povolte
šroubek, který se nachází na přední straně zaoblo-
vacího zařízení, a vyndejte nůž zatlačením na jeho
podstavu. Posléze vložte do otvoru nový nůž a
opět dotáhněte šroubek imbusovým klíčem.
*testováno na papíře 80 g/m
