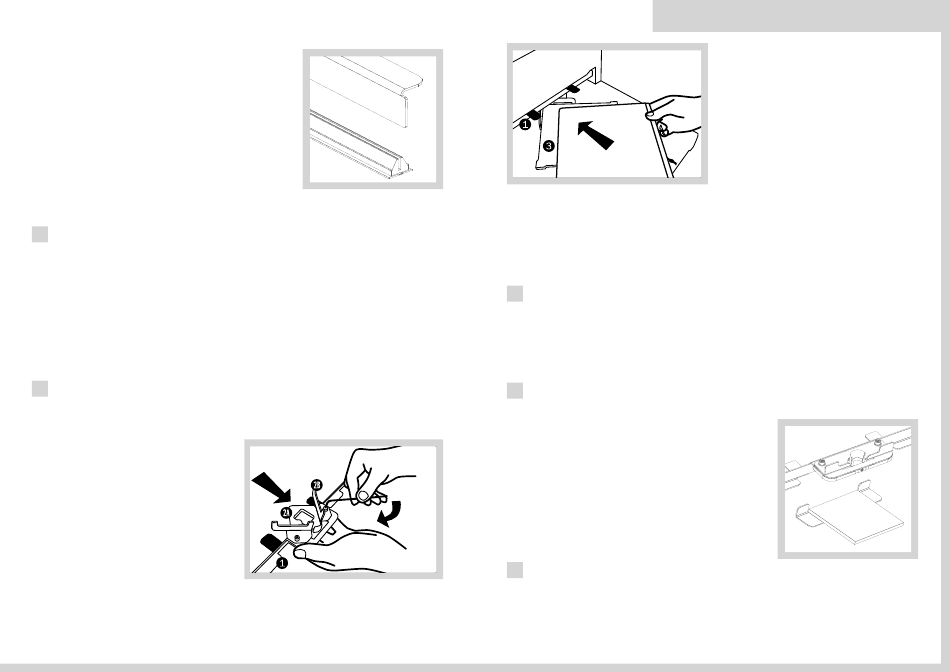

Wymiana listwy bigującej
Przyrząd do bigowania składa się z noża bigującego, uchwytu
przytrzymującego nóż oraz naklejonej na uchwyt listwy bigującej
(kontr big). Aby wymienić zużytą listwę należy z uchwytu
wyciągnąć nóż bigujący. Następnie zerwij zniszczoną taśmę
a na dołączony do zestawu metalowy kątownik wciśnij nową
listwę bigującą wraz z listewką pomocniczą (patrz rysunek obok).
Kątownik umieść w uchwycie tak aby jego krańce znalazły się
w szczelinach a z taśmy zdejmij żółtą warstwę ochronną.
Przesuwając całość w dół naklej nową listwę na uchwyt.
Przesuwając kątownik do góry wysuń go z listwy na następnie
zdejmij go z ramki. Odklej od listwy bigującej listewkę
pomocniczą i załóż ponownie nóż bigujący.
6 PERFORACJA
(Do urządzenia można dokupić przyrząd do perforacji).
Trzymając przyrząd do perforacji za uchwyty nasuń go na belkę mocującą znajdującą się w szczelinie
urządzenia i naciśnij w dół (patrz strzałki na rysunku obok). Charakterystyczne kliknięcie poinformuje
o prawidłowo zainstalowanym przyrządzie. Za pomocą ograniczników przednich bądź tylnych na blacie
roboczym urządzenia ustal miejsce perforacji, wsuń materiał pod belkę i naciśnij dźwignię do oporu.
Za nożem perforującym jest umieszczona gumowa listwa zrzucająca perforowany materiał z noża.
Przy bardzo intensywnym użytkowaniu guma może ulegać odkształceniu przez co pogorszą się jej
właściwości. Jednakże podczas przerwy w pracy guma odzyska swój kształt i właściwości.
Nową listwę gumową można zakupić wraz z podkładkami pod nóż perforujący.
7 ZAOKRĄGLANIE
(do urządzenia można dokupić przyrząd do zaokrąglania)
Kalibracja
Przed pierwszym użyciem zaokrąglacza bądź
po każdej wymianie noża, przyrząd musi zostać
odpowiednio skalibrowany. W tym celu
za pomocą klucza sześciokątnego poluzuj
ograniczniki boczne (2), a odpowiedni róg
czworokątnego wzornika (1) symetrycznie
dosuń do ostrza. Pamiętaj, że każdy róg
odpowiada ostrzu o innym promieniu.
Delikatnie dosuń ograniczniki do wzornika (1)
i dokręć je.
22
MultiCREASE 30 • Instrukcja obsługi
Rozsuń ograniczniki by zapewnić swobodny dostęp do ostrza. Kluczem imbusowym 2 mm
odkręć śrubkę znajdującą z przodu zaokrąglacza i wypchnij nóż naciskając na jego podstawę.
Następnie zamocuj nowe ostrze i dokręcając ponownie śrubkę kluczem imbusowym. Zablokuj je.
Z uwagi na ostrą krawędź noża należy zachować szczególną ostrożność – istnieje ryzyko
skaleczenia się.
Używając Multicrease 30 można stosować wszystkie noże oferowane do O.Corner Cutter czyli:
O.Corner Cutter Blade R6, R10, C15.
8
WYCINANIE
Podkładkę wraz z materiałem, który chcemy wykrawać połóż pod belką w szczelinie urządzenia.
Pomiędzy belkę a materiał wsuń wykrojnik i odpowiednio go wyśrodkuj. Naciśnij dźwignię
urządzenia kilkakrotnie zmieniając jednocześnie miejsce docisku.
Uwaga!
Z uwagi na dopasowanie do możliwości maszyny zaleca się stosowanie wykrojników o wysokości
ostrza 19mm polecanych przez dostawcę urządzenia.
9 Wycinanie łezki pod zawieszkę do kalendarza
(do urządzenia można dokupić zestaw do wycinania łezki
pod zawieszkę do kalendarza). Z przyrządu do zaokrąglania
narożników usuń nóż oraz ruchome ograniczniki. Umieść w
przyrządzie specjalne ostrze do wycinania otworów pod
zawieszkę do kalendarzy. W miejsce ograniczników przymocuj
ogranicznik górny z wyciętym otworem na nóż. Tak złożony
zestaw zamocuj na belkę mocującą urządzenia MultiCREASE
(patrz rozdział 8). Pod niego wsuń małą podkładkę w taki
sposób aby jej metalowe ograniczniki oparły się o ogranicznik
górny a sama podkładka znalazła się bezpośrednio pod
ostrzem. Wsuń materiał w którym chcesz wyciąć otwór,
za pomocą skali naniesionej na blacie roboczym ustal miejsce
wykonania cięcia a następnie naciśnij dźwignię urządzenia.
10

DANE TECHNICZNE

Max. szerokość bigu: ................................300 mm*
Max grubość bigowanego materiału: ..............0,3 mm
Grubość listwy bigującej: ........................0,7mm (2Pt)
Waga netto:................................................17,5 kg
Waga brutto: ..............................................19,5 kg
Wymiary (S x G x W): ....................550 x 380 x 270 mm
Tak złożony zestaw zamocuj na belkę mocującą
urządzenia MultiCREASE. Pod niego wsuń pod-
kładkę w taki sposób aby którykolwiek z naroży
znalazł się pod nożem. Wsuń materiał w którym
chcesz ściąć naroża tak aby odpowiednie boki
oparły się o ograniczniki a następnie naciśnij
dźwignię urządzenia.
Dostępne promienie zaokrągleń R4, R6 i R10 oraz
ścięcie proste C15
Wymiana noża w przyrządzie
do zaokrąglania rogów
próby wykonano
na papierze
o gramaturze 80 g/m²
27.11.2012
