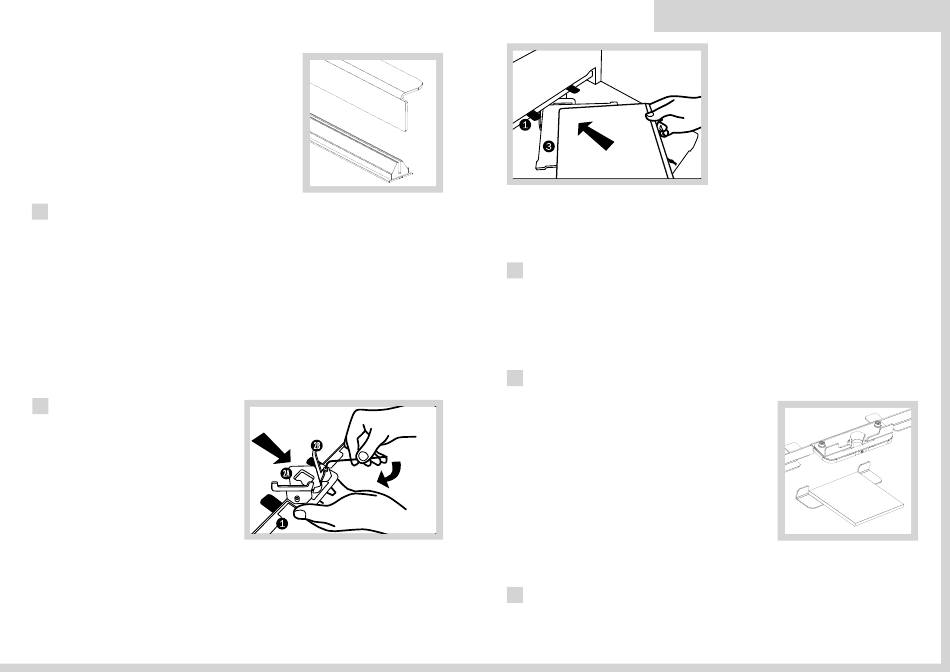

Wechseln des Spannbalkens
Die Rillvorrichtung besteht aus einem Rillmesser, Griffen die das
Rillmesser halten sowie aus dem auf den Griff aufgeklebten
Spannbalken (Kontrarille). Um den Spannbalken auszuwechseln
soll man aus dem Halter das Rillmesser herausziehen. Dann das
abgenutzte Band abreisen und auf das mit der Vorrichtung
mitgelieferte Winkeleisen den neuen Spannbalken heraufdrücken
(siehe die Zeichnung daneben). Das Winkeleisen in den Halter
unterbringen, damit seine Enden in die Spalten hereinkommen
und vom Band die gelbe Schutzschicht abziehen. Die ganze
Vorrichtung nach unten verschieben, den neuen Spannbalken
auf den Halter draufkleben, dann die weiße Führung vom
Spannbalken abheben. Das Winkeleisen abheben und an
seine Stelle das Rillmesser hereinschieben
6
PERFORIEREN
(Zum Gerät kann man eine Perforiervorrichtung dazukaufen).
Halten Sie die Griffe der Perforiervorrichtung und legen Sie diese auf den Spannbalken in der
Spalte der Maschine, dann drücken Sie nach unten (sehen Sie die Pfeile – Abbildung rechts).
Ein charakteristisches Geräusch informiert Sie, dass die Vorrichtung korrekt installiert ist. Mit
Hilfe vorderen oder hinteren Anschlag stellen Sie die Perforierstelle auf dem Arbeitstisch des
Gerätes ein, dann schieben Sie das Material unter den Spannbalken und drücken Sie den
Hebel bis zum Anschlag.
Hinter dem Perforiermesser gibt es eine Gummi-Leiste, welche das perforierte Material aus
dem Messes herausschiebt. Bei einem sehr intensiven Betrieb kann der Gummi deformiert
werden, was seine Eigenschaften verschlechtet. Jedoch während einer Betriebspause gewinnt
der Gummi seine Form und Eigenschaften zurück. Eine neue Gummileiste kann mit Unterla-
gen unted das Perforiermesser gekauft werden.
7
ECKENABRUNDEN
(zur Vorrichtung kann man ein Abrundergerät
dazukaufen).
Justierung
Vor dem ersten Gebrauch des Abrunders oder nach
jedem Auswechseln des Rillmessers, muss das Gerät
entsprechend justiert werden. Zu diesem Zweck mit-
tels des Imbuss-Schlüssels die Seitenbegrenzer lock-
ern (2), und die entsprechende Ecke der viereckigen
Schablone (1) zur Schneide beistellen. Daran denke,
dass jeder Winkel einer Schneide mit einem anderen
Radius entspricht. Die Begrenzer der Schablone (1)
beistellen und diese anziehen.
Halten Sie die Griffe der Runden und legen Sie diese auf den Spannbalken in der Spalte der Maschine,
dann zentriert.Ein charakteristisches Geräusch informiert Sie, dass die Vorrichtung korrekt installiert ist.
10
Steckschlüssel die Schraube zu. Blockieren Sie diese.
Da das Messer eine scharfe Schneide hat, soll man besonders vorsichtig damit
umgehen– denn es besteht die Gefahr, sich zu verletzen. Mit Hilfe von Multicrease 30 können
alle Messer verwendet werden, die für O.Corner Cutter angeboten werden, also: O.Corner Cutter
Blade R6, R10, C15
LOCHSTANZEN
8
Legen Sie das Material zusammen mit der Schneideunterlage in die Spalte der Maschine, unter
den Spannbalken. Schieben Sie das Lochgerät zwischen den Spannbalken und das Material und
zentrieren Sie das Lochgerät entsprechend. Drücken Sie den Hebel mehrmalig und wechseln Sie
gleichzeitig die Stelle der Anpressung.
Achtung!
Benutzen Sie vom Lieferant angebotene Lochgeräte mit einem 19 Mm hohen Messer, weil
sie am besten zu der Maschine passen.
Ein Tränchenloch für einen Kalenderaufhänger stanzen
9
(zur Vorrichtung kann man ein Gerätsatz zum Stanzen
von Tränchenlöchern für Kalenderaufhänger dazukaufen).
Vom Eckenabrunder das Rillmesser und die Begrenzer
entfernen. In die Vorrichtung eine besondere Lochstanze
zum Stanzen von Tränchenlöchern für Kalenderaufhänger
unterbringen. An Stelle der Begrenzer einen oberen Begren-
zer mit ausgeschnittenem Loch fürs Messer anspannen.
So zusammengelegte Vorrichtung an den Spannbalken
des MultiCREASE-Gerätes anspannen (siehe Kapitel 8).
Unter das Gerät eine kleine Unterlage hineinschieben,
und zwar auf so eine Art und Weise, dass ihre Metallbe-
grenzer sich an den oberen Begrenzer stützen und die
Unterlage selbst sich unter der Schneide befindet.
Das Material in dem ein Loch gestanzt werden soll hineinschieben, mittels einer auf dem Ar-
beitstisch aufgetragener Skala die Stanzstelle festsetzen, und Dann den Geräte-Hebel drücken.
10

Technische Daten:

Max. Rillebreite:................ 300 mm
Max. Dicke des Materials: .... 0,3 mm
Dicke des Rillbalkens: ........ 0,7mm (2pt)
version: 27.11.2012
MultiCREASE 30 • Bedienungshandbuch
Die Unterlegscheibe (3) unter die Abrundmas-
chine legen. Auf die Unterlegscheibe das Material
für das Abrunden auflegen. Das Material an die
Begrenzer zuschieben und den hebel drücken.
Wechseln des Messers im Eckenabrunder-Gerät
Schieben Sie bitte die Anschläge auseinander
um freien Zugang zum Messer zu gewinnen.
Mit dem 2 mm-Steckschlüssel drehen Sie die
Schraube vor dem Abrunder auf und drücken
Sie auf den Messerfuß um das Messer heraus
zu nehmen. Dann bringen Sie eine neue
Schneide an und drehen Sie wieder mit dem
Nettogewicht.......... 17,5 kg
Bruttogewicht ........ 19,5 kg
Maβe (B x H x T) .... 550 x 380 x 270 mm
