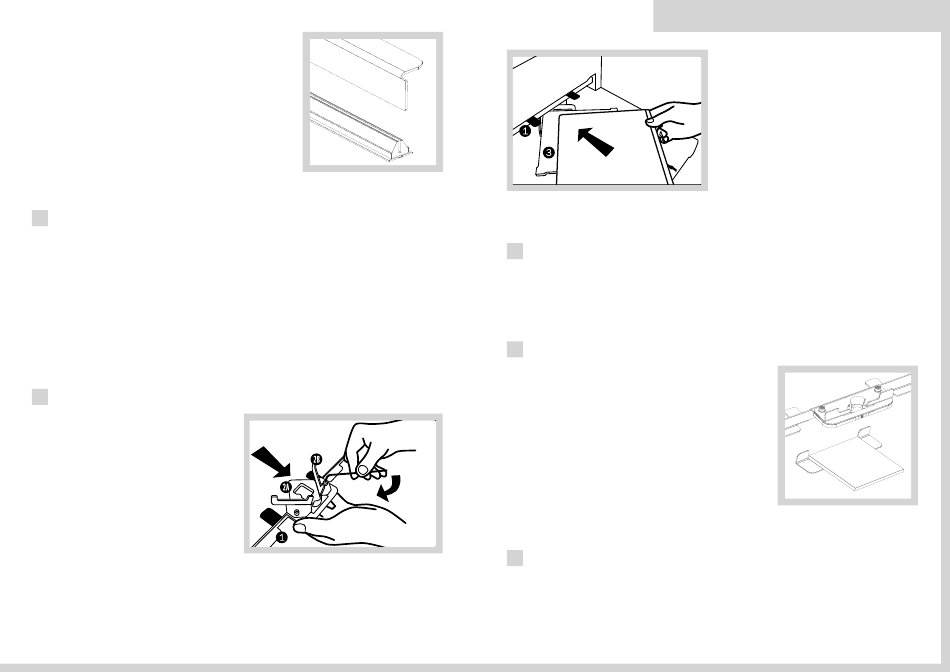

Changement de la baguette pour rainurage
L'appareil de rainurage est composé d'un couteau de rainu-
rage, d'une poignée de fixation du couteau et de la baguette
de rainurage collée sur celle-ci (contre rainurage).
Pour remplacer la baguette usée, sortez le couteau
de rainurage de la poignée de fixation. Ensuite, enlevez
le ruban usé et introduisez une nouvelle baguette
de rainurage sur l'équerre en métal laquelle fait partie
du jeu (voir le dessin ci-contre). Placez l'équerre dans
la poignée de fixation de sorte que ses extrémités soient
engagées dans les rainures. Enlevez le film protecteur
jaune se trouvant sur la bande. En déplaçant l'ensemble
en bas, collez une nouvelle baguette sur la poignée et ensuite enlevez la glissière blanche de
celle-ci. Enlevez l'équerre et introduisez le couteau pour rainurage à son endroit.
6
PERFORATION
(Il est possible d'acheter le dispositif pour la perforation).
En tenant les poignées du dispositif de la perforation,
il faut le pousser sur la poutre de fixation se trouvant dans la crevasse du dispositif et il faut ap-
puyer en bas (à voir les flèches sur le dessin à côté). Le son caractéristique informe que le dispositif
est installé correctement. En aide des limi-teurs d'avant ou d'arrière sur le carreau de travail, il
faut fixer le lieu de la perforation et il faut mettre le matériau sous la poutre et appuyer jusqu'à
la résistance.
Une pale en caoutchouc se trouve derrière le couteau perforateur qui permet rejeter le matériau
perforé du couteau. Pendant l'utilisation très intensive, le caoutchouc ne peut pas se déformer
parce que cela pourrait entraîner la détérioration de ses propriétés. Néanmoins, pendant une
pause dans le travail, le caoutchouc regagnera sa forme et ses propriétés. On peut acheter une
nouvelle pale en caoutchouc avec cales à poser sous le couteau de perforateur.
7
ARRONDISSEMENT
(on peut compléter l'appareil en achetant le
dispositif d'arrondissement)
Calibration
Le dispositif doit être dûment calibré avant la
première utilisation du dispositif d'arrondisse-
ment ou suite à chaque remplacement de
couteau. Pour cela, dévisser les limiteurs
latéraux (2) avec une clé Allen et approchez du
tranchant l'équerre correspondant du gabarit
quadrangulaire (1). N'oubliez pas que chaque
angle correspond à un autre tranchant d'un
autre rayon. Approchez les limiteurs par
rapport au gabarit (1) et vissez-les.
En tenant les poignées du dispositif
de l'arrondissement, il faut le pousser sur la
poutre de fixation se trouvant dans la crevasse
du dispositif et alignee le centre.
14
Mettez la plaque sous l'élément d'arrondisse-
ment (3). Posez sur la plaque le matériel
prévu pour arrondir. Appuyez le matériel con-
tre les limiteurs et ensuite actionnez le lévier.
MultiCREASE 30 • Guide de l'utilisateur
Dans le travail avec Multicrease 30 on peut utiliser tous les couteaux qui sont offerts pour O.Cor-
ner Cutter à savoir: O.Corner Cutter Blade R6, R10, C15
A cause des bords très acérés, il faut faire attention particulière à cause du risque de la blessure.
DECOUPAGE
8
La rondelle avec le matériau pour le découpage doit être mise sous la poutre dans la crevasse
du dispositif. Il faut mettre le dispositif à découper entre la poutre et le matériau et il faut bien
le centrer. Il faut appuyer le levier du dispositif quelques fois en changeant le lieu de la bride.
Attention!
Il est possible d'ajuster les possibilités de la machine en choisissant les outils de découpage
avec l'hauteur du tranchant 19 mm offerts par le fournisseur du dispositif.
9
Découpage d'un orifice sous forme de larme pour le calendrier à effeuiller
(on peut acheter le jeu pour découper l'orifice sous forme
de larme pour l'agrafe du calendrier mural à effeuiller)
Enlevez le couteau et les limiteurs mobiles du dispositif
d'arrondissement des équerres. Placez une lame spéciale
pour découpage des orifices prévue pour l'agrafe des
calendriers. A l'endroit des limiteurs, fixez le limiteur
supérieur muni d'un orifice pratiqué pour le couteau.
L'ensemble ainsi préparé doit être fixé sur la poutre
de fixation de l'appareil MultiCREASE (cf. chapitre 8).
Glissez dessous une petite cale de sorte que ses limiteurs
en métal s'appuient sur le limiteur supérieur et que la cale
même soit située directement sous la lame. Introduisez
le matériel dans lequel vous voulez pratiquer l'orifice
à l'aide de l'échelle sur la table de travail et déterminez l'endroit du découpe. Ensuite appuyez
sur le levier de l'appareil.
Données techniques:
10
Largeur max.de l'élément de l'outil à découper: ...... 300 mm
Epaisseur max. du matériau pour le rainurage: ........ 0,3 mm
Epaisseur d'une baguette pour le rainurage:............ 0,7 mm (2Pt)
Poids net: ........................................................ 17,5 kg
Poids brut: ...................................................... 19,5 kg
Dimensions (L x H x P):........................................ 550 x 380 x 270 mm
EEchange d'un couteau dans le dispositif
d'arrondissement des coins
Il faut écarter les limiteurs pour avoir l'accès
libre au tranchant. Il faut mettre le couteau
en appuyant sur sa base et ensuite, il faut in
staller le nouveau tranchant.
Il faut dévisser une vis se trouvant dans la
partie d'avant du dispositif d'arrondissement
en aide de la clé Allen 2 mm et il faut pousser
le couteau en appuyant sur sa base. Ensuite,
il faut installer le nouveau tranchant en vis-
sant une vis en aide de la clé Allen. Il faut le
bloquer.
27.11.2012
FR
15
