Installation

2 Installation
2.1 ÜE im Gehäuse

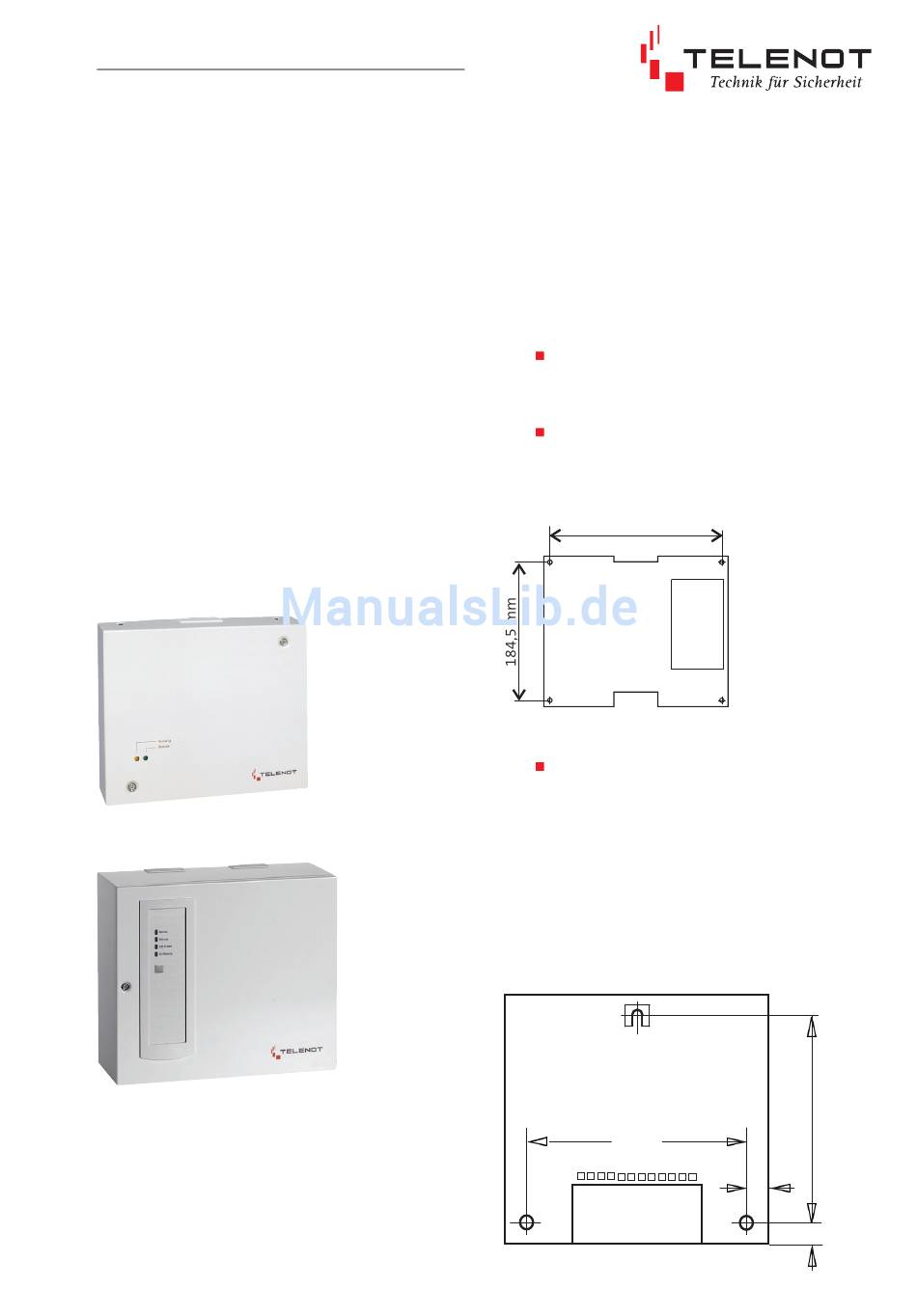

Mechanischer Aufbau
Zum Einbau der Platine stehen 2 kunststoffbeschich-
tete Stahlblechgehäuse zur Verfügung.
Der kleinere Gehäusetyp S3 bietet Platz zum Einbau
der Platine, der größere Gehäusetyp S8 ermöglicht
den zusätzlichen Einbau des Netzteils NT 7500 mit
einem Akku 12 V/7,2 Ah. In der Fronttür des größeren
Gehäuses sind die Bedien- und Anzeigeelemente des
comXline 3516 und des Netzteils angebracht. Die
Gehäuse besitzen eine Halterung zum Einbau eines
Sabotageschalters. Dieser ist beim größeren Gehäu-
setyp so ausgeführt, dass er für Wartungsarbeiten
durch Herausziehen des Betätigungsstößels trotz
geöffneter Tür in den Ruhezustand gebracht werden
kann und sich beim Schließen der Tür automatisch
zurückstellt.
Gehäusetyp S3
Gehäusetyp S8
Abmessungen
Platine
Gehäusetyp S3
Gehäusetyp S8
(BxHxT)
(160x165x24) mm
(250x205x55) mm
(310x275x126) mm
Gewicht
Platine comXline 3516
comXline 3516 im Gehäusetyp S3
comXline 3516 im Gehäusetyp S8
comXline 3516-2 (GSM) Einbausatz
comXline 3516-2 (GSM) im Gehäusetyp S3
comXline 3516-2 (GSM) im Gehäusetyp S8
Montageanleitung
In der Gehäuserückwand befindet sich
ein Ausschnitt zum Überbauen einer An-
schlussdose.
Gehäusetyp S3
- Rückwand mit 4 Schrauben über der
Telefonanschlussdose befestigen
(siehe Skizze)
229,5 mm
Ø 6
Ø 6
Gehäusetyp S8
- wählen Sie entsprechend des Gehäuse-
gewichts und der baulichen Gegebenhei-
ten die Größe der Dübel und Schrauben
aus
- zuerst obere Schraube anbringen
- Gehäuse mit seiner zentralen
Befestigungs lasche darin einhängen
- Gehäuse über die beiden unteren Eckboh-
rungen an der Wand befestigen
(siehe Skizze)
278
230 g
1540 g
3830 g
310 g
1620 g
3910 g
Ø 6
Ø 6
243
16
16
9
