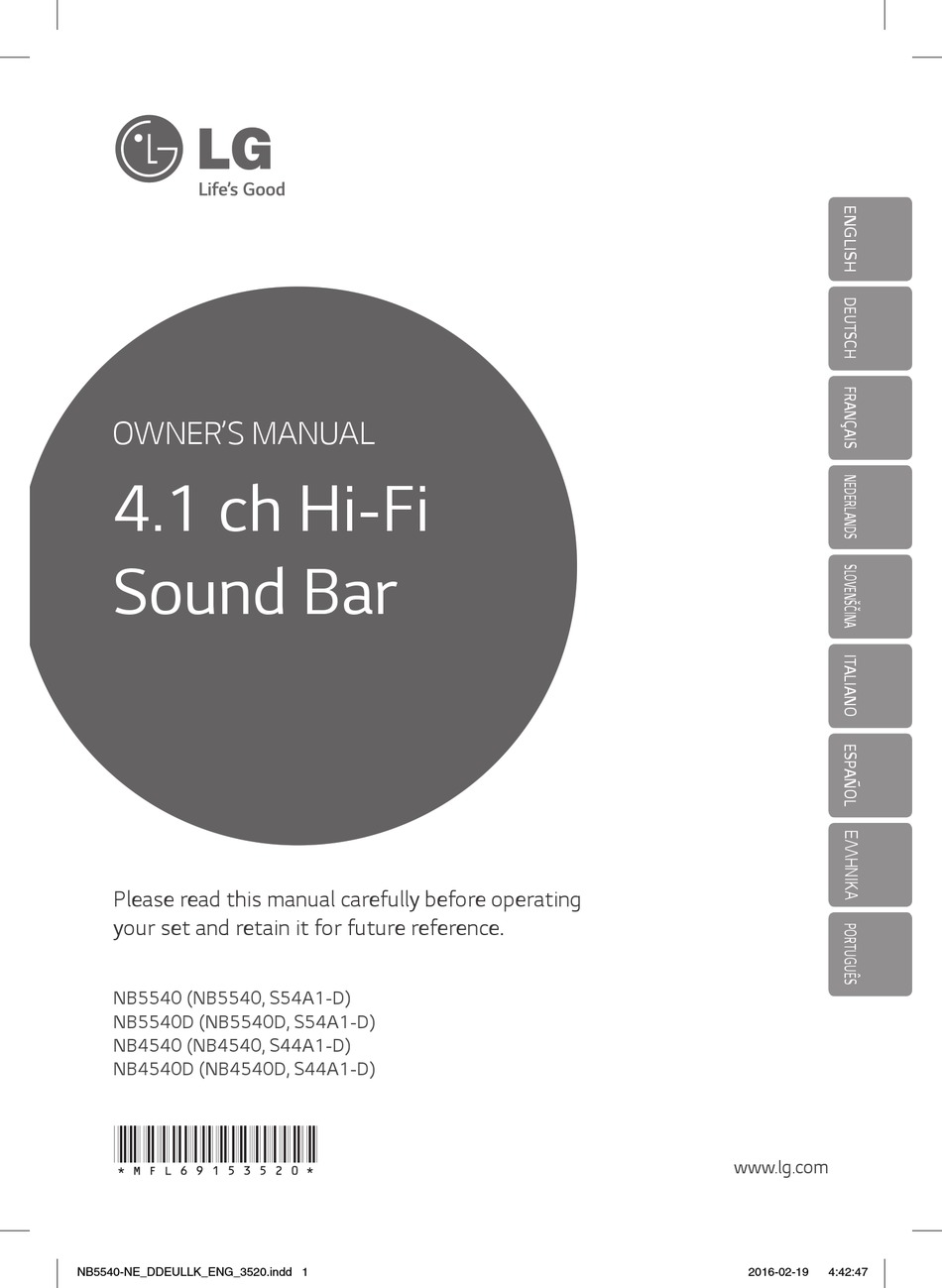

OWNER'S MANUAL
4.1 ch Hi-Fi
Sound Bar
Please read this manual carefully before operating
your set and retain it for future reference.
NB5540 (NB5540, S54A1-D)
NB5540D (NB5540D, S54A1-D)
NB4540 (NB4540, S44A1-D)
NB4540D (NB4540D, S44A1-D)
*MFL69153520*
www.lg.com
NB5540-NE_DDEULLK_ENG_3520.indd 1
2016-02-19
4:42:47
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für LG NB5540
Inhaltszusammenfassung für LG NB5540
- Seite 30 NB5540-NE_DDEULLK_ENG_3520.indd 30 2016-02-19 4:42:59...
- Seite 31 BEDIENUNGSANLEITUNG 4.1 ch Hi-Fi Sound-Leiste Bitte lesen Sie diese Bedienungsanleitung vor der Bedienung des Gerätes sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf. NB5540 (NB5540, S54A1-D) NB5540D (NB5540D, S54A1-D) NB4540 (NB4540, S44A1-D) NB4540D (NB4540D, S44A1-D) *MFL69153520* www.lg.com NB5540-NE_DDEULLK_GER_3520.indd 1...
-
Seite 32: Erste Schritte
Kabel aus dem Gerät heraustritt. Das Netzkabel beim Abziehen immer am Netzstecker selbst festhalten. Die Steckdose sollte stets gut erreichbar sein. HINWEIS: Angaben zur Geräteidentifizierung und zur Konformität/Sicherheit finden Sie auf dem Hauptetikett an der Unterseite des gerätes. NB5540-NE_DDEULLK_GER_3520.indd 2 2016-02-19 5:01:05... - Seite 33 4. Ausführliche Informationen zur Entsorgung von alten Akkus erhalten Sie bei den lokalen Behörden, der Entsorgungseinrichtung oder dem Fachhändler, bei dem Sie das Produkt erworben haben. (http://www.lg.com/ global/sustainability/environment/take-back- 1. Das durchgestrichene Symbol eines recycling/global-network-europe) fahrbaren Abfallbehälters weist darauf hin, dass Elektro- und Elektronik-Produkte (WEEE) getrennt vom Hausmüll entsorgt werden...
- Seite 34 Erste Schritte Hinweis für Europa Hiermit erklärt LG Electronics, dass diese(s) Produkt(e) die grundlegenden Anforderungen und die sonstigen Bestimmungen der Richtlinien 1999/5/EC. Eine Kopie der DoC (Konformitätserklärung) erhalten Sie unter der folgenden Adresse. Kontaktbüro für die Regelbefolgung dieses Produktes: LG Electronics Inc.
-
Seite 35: Einführung
– Datei und Eingangsquelle anzeigen – In dieser Bedienungsanleitung – AUTO POWER Ein/Aus verwendete Symbole – AUTOMATISCHE ABSCHALTUNG Zubehör – Einstellen des Sleep-Timers Fernbedienung – LG Sound Sync Bedienungsfeld Verwendung der Bluetooth-Technologie Rückseite – Musik vom Bluetooth-Gerät hören Soundbar installieren Klangeinstellungen Wandmontage des Hauptgerätes –... -
Seite 36: Inhaltsverzeichnis
Batterien (2) Genießen Sie den Sound aus Fernseher, DVD oder Digitalgerät über den lebendigen 4.1 ch-Modus. LG Sound Sync Einstellung der Lautstärke dieses Gerätes über die Fernbedienung Ihres LG Fernsehgerätes, falls dieses Netzadapter (1) Netzkabel (1) LG Sound Sync unterstützt. Einführung... -
Seite 37: Fernbedienung
Batterien (Größe AAA) mit der richtigen Polung automatisch ausgeschaltet werden. ein. • • • • • • • • • • d • • • • • • • • • Steuertasten für das Fernsehgerät : Siehe Seite NB5540-NE_DDEULLK_GER_3520.indd 7 2016-02-19 5:01:08... -
Seite 38: Rückseite
Im Standby-Modus leuchtet diese LED rot. E 1/! (Standby/An) Rückseite A DC. IN 25 V 0 2 A D OPT. IN : Optischer Eingang B HDMI IN / OUT : HDMI-Eingang/-Ausgang E PORT. IN : Portable-Eingang C USB-Anschluss NB5540-NE_DDEULLK_GER_3520.indd 8 2016-02-19 5:01:09... -
Seite 39: Soundbar Installieren
(Bezieht sich auf Punkt 13 - 18) > Vorsicht Für die bestmögliche Drahtlosverbindung wie etwa Bluetooth oder drahtloser Subwoofer sollten Sie das Gerät nicht in einem Metallgestell positionieren, da die Drahtlosverbindung über ein Modul am Boden des Gerätes aufgebaut wird. NB5540-NE_DDEULLK_GER_3520.indd 9 2016-02-19 5:01:09... -
Seite 40: Wandmontage Des Hauptgerätes
Lieferumfang enthalten. Nehmen Sie Anhand Schrauben (A) der Schablone die Bohrungen vor. Wandstecker Hinweis Für die Nutzung einer USB-Verbindung sollte der mitgelieferte USB-Invertieradapter vor der Montage des Gerätes an der Wand angeschlossen werden. 3. Entfernen Sie die Montageschablone der Wandhalterung. NB5540-NE_DDEULLK_GER_3520.indd 10 2016-02-19 5:01:10... - Seite 41 Gerät herunterfallen, besteht die Gefahr von Verletzungen oder Schäden am Gerät. y Stellen Sie bei der Montage des Gerätes an einer Wand sicher, dass Kinder nicht an den Anschlusskabeln ziehen können und das Gerät möglicherweise herunterfällt. NB5540-NE_DDEULLK_GER_3520.indd 11 2016-02-19 5:01:10...
-
Seite 42: Anschluss Des Netzadapters
1. Stellen Sie die Lautstärke auf dem Hauptgerät auf Minimum. - ”VOL MIN” wird auf dem Display angezeigt. 2. Halten Sie MUTEi(Mute) auf der Fernbedienung mindestens drei Sekunden lang gedrückt. - “W RESET” wird auf dem Display angezeigt. NB5540-NE_DDEULLK_GER_3520.indd 12 2016-02-19 5:01:11... -
Seite 43: Anschlüsse
Mikrowellen- oder ein Wireless LAN- Hinweis Gerät. Sie können den TV-Ton über die Lautsprecher des Geräts genießen. Aber im Fall von einigen TV-Modellen, müssen Sie externe Lautsprecher Stand der TV auf dem Menu. (Einzelheiten dazu im Handbuch Ihres Fernsehgeräts entnehmen.) NB5540-NE_DDEULLK_GER_3520.indd 13 2016-02-19 5:01:11... -
Seite 44: Verwendung Eines Hdmi- Kabels
Kontrolle von CEC-fähigen Geräten, die über HDMI angeschlossen sind, mit nur einer Hinweis Fernbedienungen zu ermöglichen. ※ Handelsnamen für CEC sind SimpLink (LG), y HDMI CEC (Consumer Electronic Control): Anynet+ (Samsung), BRAVIA Sync (Sony), EasyLink Mit einer einzigen Fernbedienung ist die (Philips), usw. -
Seite 45: Arc-Funktion (Audio-Rückkanal)
Sie dann diesen Player ein. - Der Videoeingang des angeschlossenen Gerätes muss auf dieses Gerät eingestellt sein. - Das angeschlossene Gerät muss eine der Video-Eingangsauflösungen 720 x 576p, 1280 x 720p, 1920 x 1080i oder 1920x1080p unterstützen. NB5540-NE_DDEULLK_GER_3520.indd 15 2016-02-19 5:01:12... -
Seite 46: Anschluss Von Zusatzgeräten
HDMI OUT-Anschluss ist für die Verbindung zum Fernseher vorgesehen. Obwohl PCM-Multikanal über ein HDMI-Kabel eingegeben wurde, kann das Gerät nur 2 Kanäle ausgeben. y Audio-Quellen ohne Umwandlung passieren dieses Gerät, wenn dieses Gerät ausgeschaltet ist. NB5540-NE_DDEULLK_GER_3520.indd 16 2016-02-19 5:01:12... -
Seite 47: Musik Vom Tragbaren Player Hören
3. Hören Sie den Ton mit 4.1 oder 4 Kanal Stereolautsprecher ab. 4. Drücken Sie auf OPTICAL, um OPTICAL zu verlassen. Die Funktion wird auf die vorherige Funktion zurückgesetzt. USB-Anschluss Verbinden Sie den USB- Datenspeicher (USB -Stick) mit der USB-Buchse auf der Rückseite des Geräts. NB5540-NE_DDEULLK_GER_3520.indd 17 2016-02-19 5:01:13... -
Seite 48: Kompatible Usb-Geräte
Eine geschützte Datei durch DRM (Verwaltung digitaler Rechte) kann nicht auf das Gerät gespielt werden. y Video-Dateien auf dem USB-Speichergerät können nicht abgespielt werden. y Abhängig von der Leistung Ihres UBS Gerätes funktioniert die Wiedergabe u. U. nicht einwandfrei. NB5540-NE_DDEULLK_GER_3520.indd 18 2016-02-19 5:01:13... -
Seite 49: Grundfunktionen
Informationen über die Eingangsquelle angezeigt Dieses Gerät merkt sich, werden. welches Lied abgespielt Wiedergabe wurde, bevor die Funktion USB : Beinhaltete Dateiinformation auf einem USB fortsetzen geändert oder das Gerät (MP3/WMA/OGG/FLAC/WAV) ausgeschaltet wurde. OPTICAL/ARC/HDMI IN : Audioformat, Tonkanal. NB5540-NE_DDEULLK_GER_3520.indd 19 2016-02-19 5:01:13... -
Seite 50: Automatische Abschaltung
Blu-ray-Disc-Player usw.) automatisch ein-/ nicht mit einem Zusatzgerät verbunden ist oder 20 ausgeschaltet. Minuten lang nicht bedient wurde. Es werden nur die Funktionen OPTICAL und LG TV Dieses Gerät schaltet sich ebenfalls aus, wenn seit unterstützt. der Verbindung des Hauptgerätes über einen Diese Funktion wird jedes Mal an- oder analogen Eingang mit einem anderen Gerät 6... -
Seite 51: Bedienung
Folgende Funktionen können über die Fernbedienung Ihres LG Fernsehgerätes bedient werden: Lautstärke auf/ab, Stummschalten Einzelheiten zu LG Sound Sync finden Sie in der Bedienungsanleitung des Fernsehers. 2. Nehmen Sie die Einstellungen für die Funktion LG Sound Sync (Optische) am Fernsehgerät Nehmen Sie abhängig von den Fähigkeiten Ihres... -
Seite 52: Über Wireless-Verbindung
Gebühren an. Ein Mobiltelefon mit Bluetooth® Wireless-Technologie kann bei aktivierter Beim direkten Ausschalten des Gerätes über Bluetooth®-Übertragung über Reihenschaltung die Taste 1 (Netz) wird die Verbindung zu LG bedient werden. Sound Sync (Drahtlos) getrennt. Zur weiteren Verwendung dieser Funktion müssen TV und Unterstützte Geräte: Mobiltelefone, MP3, Laptops,... -
Seite 53: Musik Vom Bluetooth-Gerät Hören
Bei Störungen der Übertragung durch der Anzeige des Bluetooth-Gerätes, je nach andere elektronische Geräte in der Nähe Funktionsumfang, angezeigt. Dieses Gerät kann der Ton zeitweise unterbrochen besitzt die Bezeichnung “LG SOUND BAR werden. (XX:XX)”. y Bluetooth-Geräte können nicht über dieses Hinweis Gerät bedient werden. -
Seite 54: Klangeinstellungen
Wechsel der Eingangsquelle u. U. zurückgesetzt werden, in manchen Fällen selbst nach einem Wechsel der Tonspur. y Da dieses Gerät einen exklusiven Toneffekt für FLAC Dateien hat, wird der Toneffekt während der Wiedergabe von FLAC Dateien fixiert. NB5540-NE_DDEULLK_GER_3520.indd 24 2016-02-19 5:01:14... -
Seite 55: Bedienung Eines Fernsehgerätes Über Die Mitgelieferte Fernbedienung
Je nach angeschlossenem Gerät sind die entsprechende Codenummer erneut ein. bestimmte Tasten für Ihren Fernseher ohne Funktion. y Die Fernbedienung des Gerätes führt einfache Aktionen Ihres TVs aus. Bitte verwenden Sie für die erweiterten Funktionen Ihres Fernsehers die TV- Fernbedienung. NB5540-NE_DDEULLK_GER_3520.indd 25 2016-02-19 5:01:14... - Seite 56 Ändern Sie die AUDIO DIGITAL OUT (AUDIO DIGITAL AUS) -Einstellung im Setup- Menü des Players von [PCM] auf [PRIMARY PASS-THROUGH] oder [BITSTREAM]. Hierfür muss die Sound-Leiste mit dem Player verbunden sein. y Deaktivieren Sie im Setup-Menü des Players die Audio DRC-Einstellung auf [OFF]. NB5540-NE_DDEULLK_GER_3520.indd 26 2016-02-19 5:01:14...
-
Seite 57: Anhang
Anhang Technische Daten NB5540 / NB5540D Allgemein (NB5540 / NB5540D) Anforderungen an den Netzadapter Siehe Hauptetikett auf dem Gerät. Leistungsaufnahme Siehe Hauptetikett auf dem Gerät. Abmessungen (B x H x T) (1020 x 35 x 82) mm Gesamtgewicht (Ca.) 1,86 kg Betriebstemperatur 5 °C bis 35 °C (41 °F bis 95 °F) - Seite 58 3 Ω Nenneingangsleistung 160 W Max. Eingangsleistung 320 W Gesamtabmessungen (B x H x T) (221 x 351,5 x 281) mm Gesamtgewicht (Ca.) 7,32 kg y Änderungen an Ausführung und technischen Daten sind ohne Vorankündigung vorbehalten. NB5540-NE_DDEULLK_GER_3520.indd 28 2016-02-19 5:01:14...
-
Seite 59: Marken Und Lizenzen
Gebühren an. Verbindungen mit Hilfe der Bluetooth® Wireless-Technologie über ein Mobiltelefon können in Reihenschaltung betrieben werden. Die Bluetooth® Markennamen und Logos sind Eigentum der Bluetooth® SIG, Inc. LG Electronics besitzt eine Genehmigung für die Verwendung dieser Marken. Alle anderen Markennamen und Handelsbezeichnungen sind Eigentum der jeweiligen Besitzer. - Seite 60 NB5540-NE_DDEULLK_GER_3520.indd 30 2016-02-19 5:01:15...
