Ein-/Ausgänge

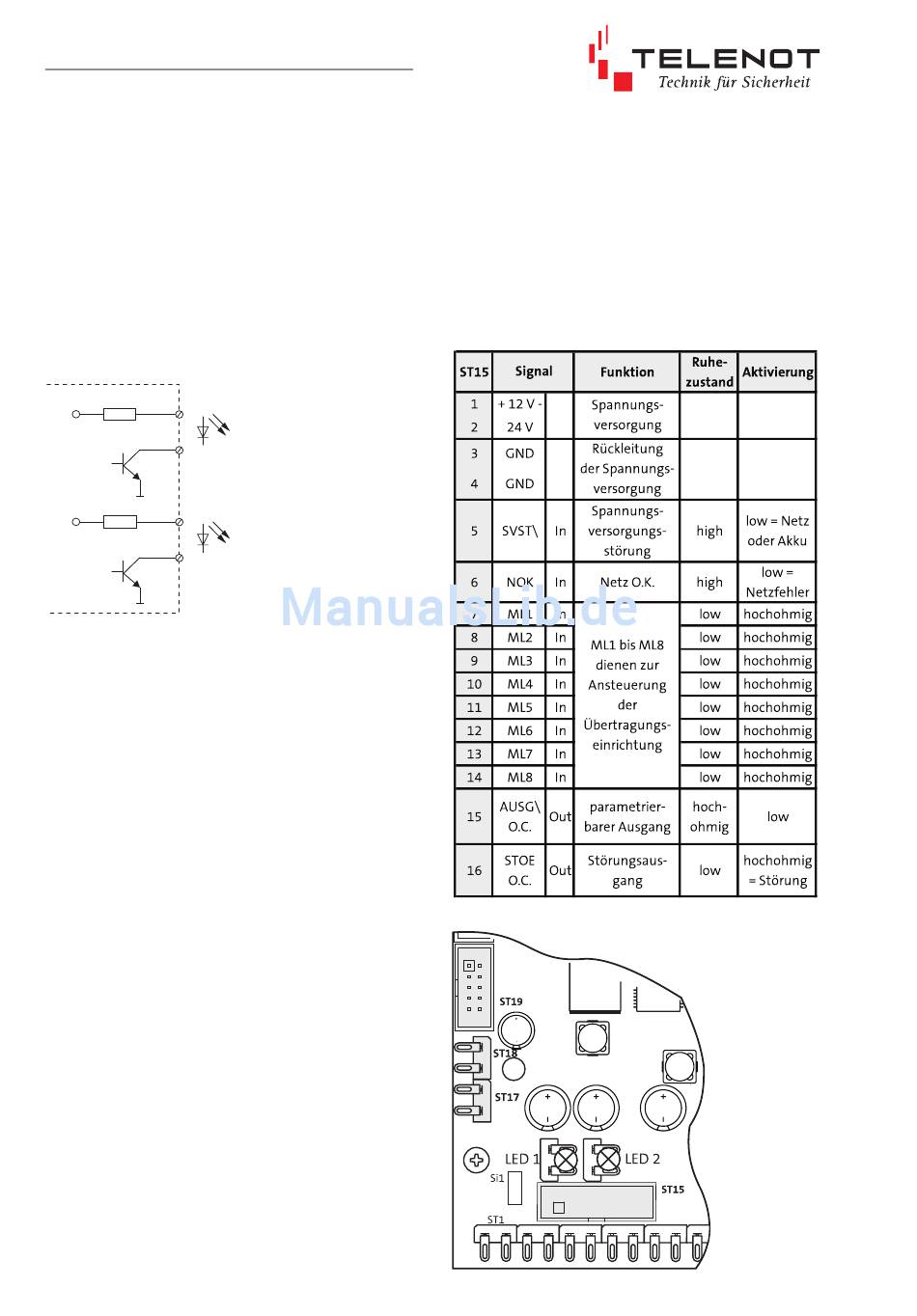

3.2.5 LED-Ausgänge
LED 1 "Störung"
LED 2 "Betrieb"
Auf der Platine der ÜE befinden sich zwei Steckplätze
für die Leuchtdioden "Betrieb" und "Störung".
Die Leuchtdioden werden entweder direkt aufge-
steckt (Gehäusetyp S3) oder befinden sich auf der
Türplatine und sind über ein Kabel mit der Übertra-
gungseinrichtung verbunden (Gehäusetyp S8).
+12 V 1,5k
+12 V 1,5k
Betriebszustandstabelle siehe Kap. 4.2
20
A
+
LED 1
-
K
gelb
„Störung"
A
+
LED 2
-
K
grün
„Betrieb"
3.3

Schnittstellen

3.3.1 parallele S1-Schnittstelle

Die parallele S1-Schnittstelle steht an der Löt-Feder-
leiste (siehe Kap. 2.6) bzw. am Systemstecker ST15
zur Verfügung und dient zum Anschluss an eine
Einbruchmelderzentrale mit Systemschnittstelle.
Systemstecker ST15
