Kapitel 4
Kommunikations-Ports
ACHTUNG!
Elektrische Gefahr – Gefahr von Sachschäden. Nur Bauteile verwenden, die für von Siemens für die
Verwendung mit RUGGEDCOM-Produkten zertifiziert sind. Es können Schäden am Modul und Gerät
auftreten, wenn Kompatibilität und Zuverlässigkeit nicht korrekt beurteilt wurden.
ACHTUNG!
Elektrische Gefahr – Gefahr von Sachschäden. Sicherstellen, dass keine elektrostatische Energie
mehr vorhanden ist, bevor Bauteile im Gerät installiert oder aus diesem entfernt werden. Eine
elektrostatische Entladung (ESD) kann schwere Schäden am Bauteil verursachen, wenn es sich
außerhalb des Chassis befindet.
WICHTIG!
Es dürfen nur GBIC-Ports in Glasfasertechnik, die mit dem RUGGEDCOM RSG2100 kompatibel sind,
installiert werden.
1.
Sicherstellen, dass alle potentiellen elektrostatischen Aufladungen korrekt entladen wurden, um
elektrostatische Entladungen (ESD) zu vermeiden. Erreicht werden kann dies kann durch Tragen eines ESD-
Armbands, das entweder mit dem Chassismasseanschluss oder einer blanken Metalloberfläche am Router/
Switch verbunden ist.
2.
Staubabdeckung von der Portöffnung im Modul entfernen.
3.
Port aus der Verpackung nehmen.
ACHTUNG!
Mechanische Gefährdung – Beschädigungsgefahr für das Bauteil. GBIC-Ports in Glasfasertechnik
können nur in einer Ausrichtung eingesetzt werden. Port nicht gewaltsam in das Modul einsetzen.
4.
Staubschutzstopfen vom Sockel entfernen und für spätere Verwendung aufbewahren.
5.
Verriegelungen auf beiden Seiten des Ports drücken und den Port in den Sockel einsetzen.

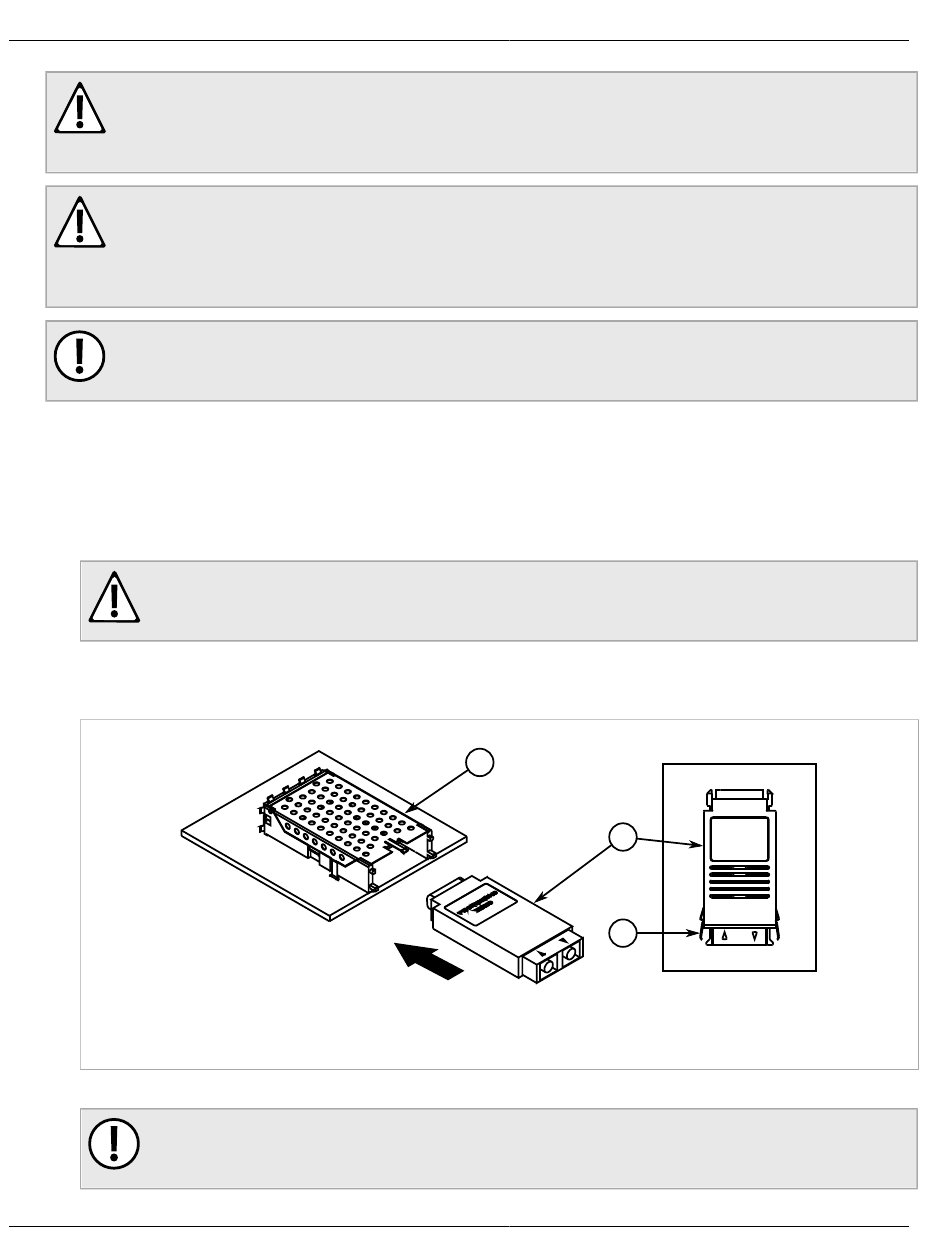

Abbildung 24: Installation eines GBIC-Ports in Glasfasertechnik
1. GBIC-Portmodul in Glasfasertechnik 2. Sockel 3. Verriegelung
6.
Verriegelungen loslassen und sicherstellen, dass der Port einrastet.
WICHTIG!
Den Staubschutzstopfen nur entfernen, wenn ein Kabel an den GBIC-Port in Glasfasertechnik
angeschlossen werden soll.
