Kapitel 2
Installieren des Geräts
1
3

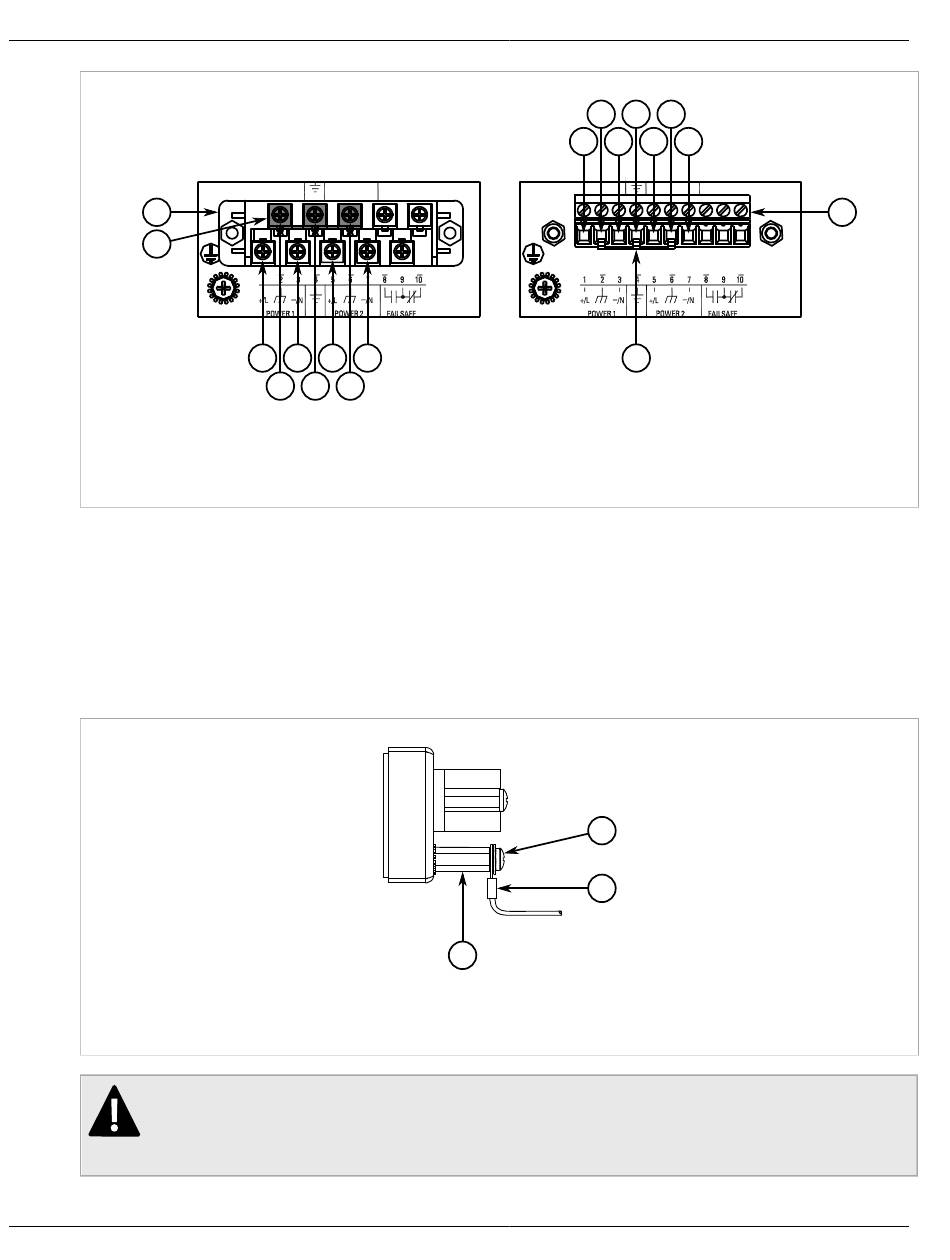

Abbildung 7: Verdrahtung der Reihenklemme
1. Reihenklemme mit Schraubanschluss 2. Steckbare Reihenklemme 3. Brücke 4. Plus-Klemme/stromführende Klemme (+/L)
5. Minus-Klemme/neutrale Klemme (-/N) 6. Erdungsklemme für Überspannung 7. Chassismasseklemme
5.
Verbinden Sie den Minusdraht von der Stromquelle mit der Minus-Klemme/neutralen Klemme (-/N) an der
Reihenklemme.
6.
Installieren Sie die Metallbrücke zwischen den Klemmen 2, 4 und 6, um die Überspannungsmasseklemmen
mit der Chassismasseklemme zu verbinden. Die Erdungsklemmen für Überspannung dienen als Erdungsleiter
für alle im Gerät befindlichen Schutzschaltungen gegen Überspannung und transiente Spannungen.
7.
Befestigen Sie die Erdungsklemme an der Stromquelle mit einem Ringkabelschuh Nr. 6 und einer Schraube
Nr. 6-32 an der Chassismasseklemme am Gerät. Stellen Sie sicher, dass der Kabelschuh mit einem
Drehmoment von 1,7 N m (15 lbf·in) festgezogen wird.
Abbildung 8: Chassismasseverbindung
1. Edelstahlbolzen 2. Schraube Nr. 6-32 3. Ringkabelschuh Nr. 6
GEFAHR!
Stromschlaggefahr – Gefahr von lebensgefährlichen Personenschäden, schweren
Personenschäden und/oder Sachschäden. Stellen Sie sicher, dass die mitgelieferte
Klemmenabdeckung stets angebracht ist, bevor das Gerät mit Strom versorgt wird.
16
4
5
4
5
6
7
6
6
7
4
5
3
2
3
1
Anschluss an Wechsel- oder Gleichstrom
RUGGEDCOM RSG2100
Installationshandbuch
6
4
5
2
