Sime 2R HE 6 ErP Originalanweisungen Seite 90

F
IG
ΥΠΟΜΝΗΜΑ
L Γραμμή
N Ουδέτερο
F Ασφάλεια T2.5A-250V
IG Κύριος διακόπτης
TS Θερμοστάτης ασφαλείας
TC1 Θερμοστάτης λέβητα
TC2 Θερμοστάτης διαμόρφωσης δεύτερου σταδίου
SA Led πράσινο παρουσίας τάσης
P Αντλία εγκατάστασης
B Μονοβάθμιος καυστήρας μόνιμης τροφοδοσίας
(προαιρετικό)
90
ΠΡΟΣΟΧΗ: Το καλώδιο χρώ-
ματος καφέ (μονωμένο) και το
μαύρο καλώδιο (μονωμένο)
χρησιμοποιείται μόνο για τη
σύνδεση των καυστήρων μόνι-
μης τροφοδοσίας (τύπος Β1).
B
P
TA
SA
TS
TC1
TC2
OP
B1 Καυστήρας δύο βαθμίδων μόνιμης τροφοδοσίας
(προαιρετικό)
B2 Καυστήρας άμεσης τροφοδοσίας
TA Προγραμματισμένος θερμοστάτης
OP Ρολόι προγραμματιστή
ΣΗΜΕΙΩΣΕΙΣ:
- Συνδέοντας τον προγραμματισμένο θερμοστάτη (ΤΑ)
αφαιρέστε τη γέφυρα μεταξύ των ακροδεκτών 4-5.
- Συνδέοντας το ρολόι (ΟΡ) αφαιρέστε τη γέφυρα μετα-
ξύ των ακροδεκτών 5-6.
B1
B2

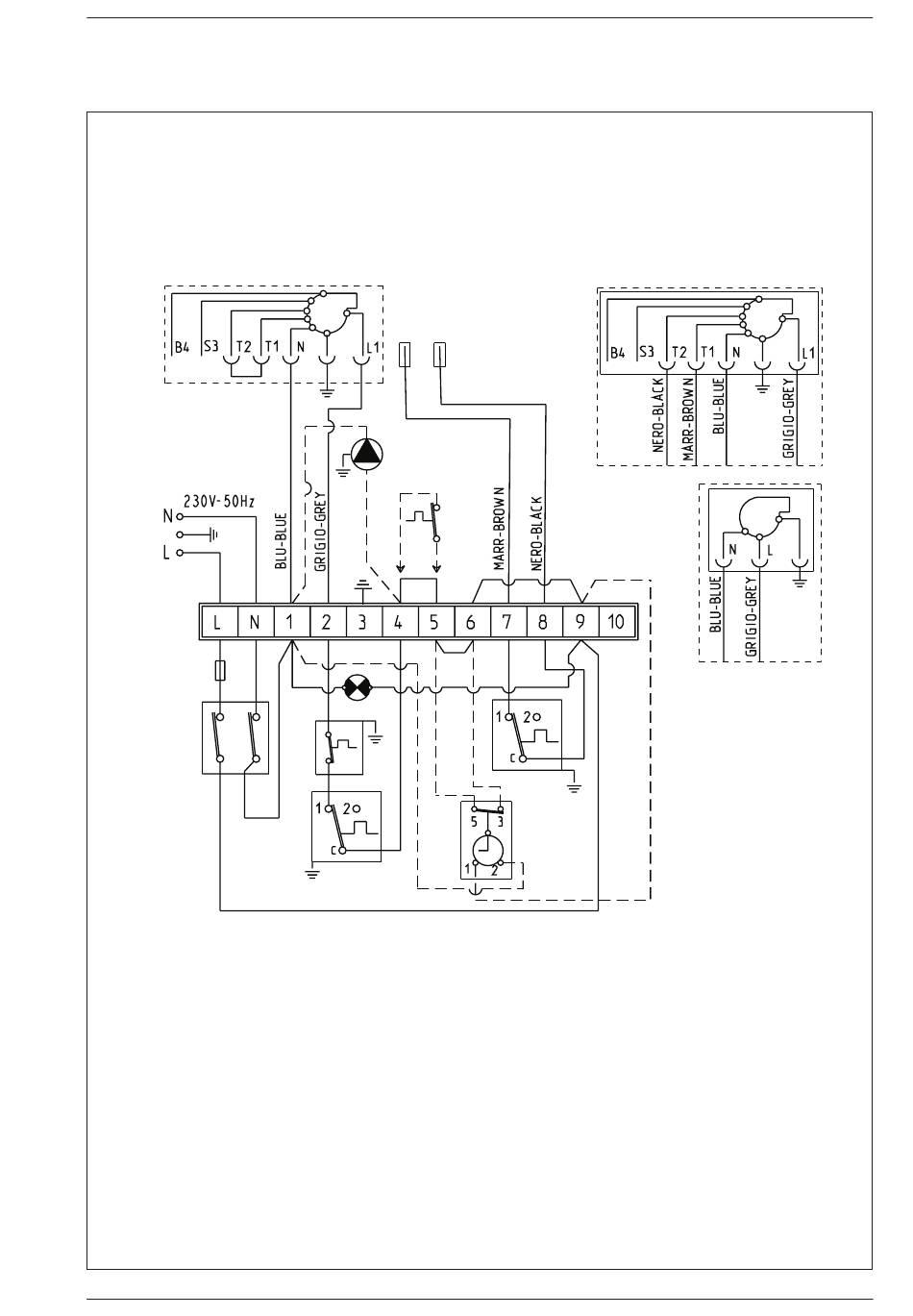

Εικ. 6.
