1.6 KONDENSATABLASS
CONNECTION (Abb. 5)
So sammeln die Kondensation
Tropfschale ist notwendig, um die Falle
zu verbinden, um einen Bürgerkrieg
Entlastung Rohr (oder 25) mit einer
Neigung von mindestens 5 Millimeter
pro Messinstrument.
Nur Kunststoffrohre Einleitungen
von normalen Zivilisten sind für den
Transport des Kondensats in die
Kanalisation Wohnung drain geeignet.

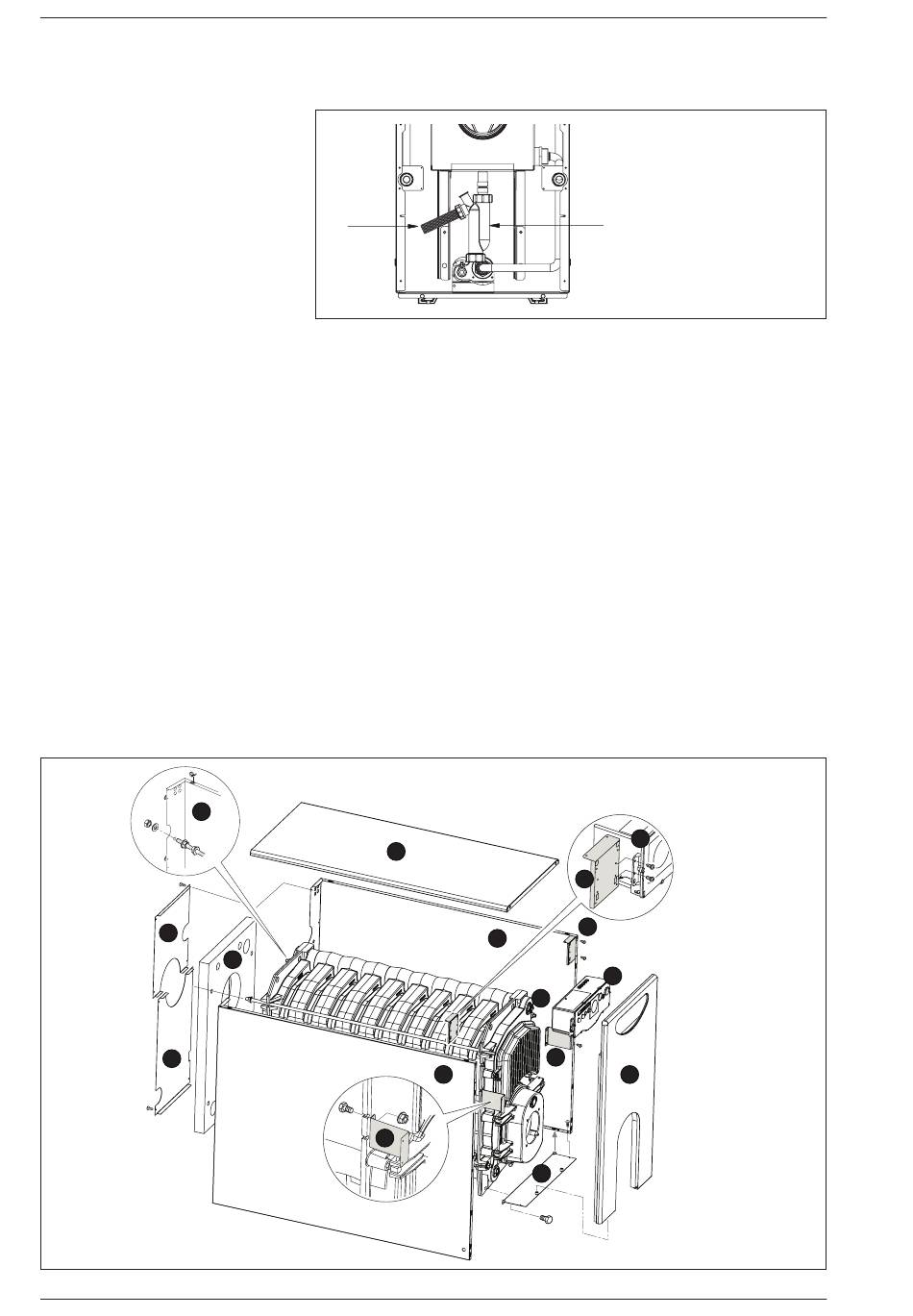

1.7 MONTAGE DES GEHÄUSES
(Abb. 5/a - Abb. 5/b)
Das Gehäuse, die Bedientafel werden
getrennt und Kit Edelstahl-Kondensator
in einzelnen Kartonpackungen geliefert.
In der Packung des Gehäuses befindet
sich der Beutel mit den Dokumenten des
Heizkessels und die bereits vorbereite-
te Glaswolle für die Wärmeisolierung
des gusseisernen Körpers. Die Montage
der Gehäuseteile ist in der nachstehend
aufgeführten Reihenfolge auszuführen:
- Die beiden Halterungen (1) mit den vier
TE-Schrauben und den Muttern am
gusseisernen Körper befestigen;
- Die zwei oberen Winkelstücke (2) mit
den vier selbstschneidenden Schrau-
ben an den Seiten des Gehäuses be-
festigen;
- Den Körper aus Gusseisen mit der mit-
gelieferten Glaswolle wärmeisolieren;
- Am gusseisernen Körper die beiden
reduzierten Verschlüsse für Vor- und
6
4 x
8
7
4 x
1
Rücklauf (21), die dem Bausatz des
Nach-Kondensators beigestellt wur-
den, montieren;
- Die hintere Isolierplatte montieren 4;
- Den unteren Haltebügel (3) mit den
zwei TE-Schrauben am gusseisernen
Körper befestigen;
- Die Seiten (5-6) mit den vier selbst-
schneidenden Schrauben an den Hal-
terungen (1) befestigen und von hinten
mit den auf die Zugstangen eingeführ-
ten Muttern blockieren;
- Die untere hintere Wand (7-8) mit den
vier mitgelieferten selbstschneiden-
den Schrauben montieren;
- Die Bedientafel (9) mit den vier mitge-
lieferten selbstschneidenden Schrau-
ben an den Winkelprofilen (2) befesti-
gen;
- Die Kapillare der zwei Thermostate
und des Thermometers abwickeln,
indem die jeweiligen Sonden in das
Gehäuse (10) eingeführt und mit der
mitgelieferten Klemmfeder blockiert
werden;
11
4
2 x
1
2
– Den vorderen Deckel (11) und die Fron-
tabdeckung (12) an den Seiten montie-
ren;
- Den Bausatz des Nach-Kondensators
montieren (14) und dabei den Hal-
tebügel (13) verwenden, ihn auf die
Zugstangen positionieren und mittels
zwei Mutterschrauben befestigen.
Der Nach-Kondensator wird am Hal-
tebügel (13) anhand der zwei Bügel
(15) und der Schrauben befestigt;
- Die Montage des Gehäuses beenden,
hierzu die beiden hinteren Seitentei-
le (16-17) unter Verwendung der 10
mitgelieferten
Schrauben sowie den hinteren Deckel
(18) montieren;
- Abschließend die beiden Platten (19-
20) mithilfe der beigestellten 10 selb-
stschneidenden Schrauben montieren.
ANMERKUNG: Mit den Dokumenten des
Heizkessels ist auch die "Abnahmebe-
scheinigung" aufzubewahren, die in die
Brennkammer eingefügt ist.
2
2
6
9
10
2 x
1
5
2 x
3
2 x
LEGENDE
1 Ablaufschlauch
2 Kondensatableiter
Abb. 5
selbstschneidenden
9
12
Abb. 5/a
