Sime 2R HE 6 ErP Originalanweisungen Seite 68

F
IG

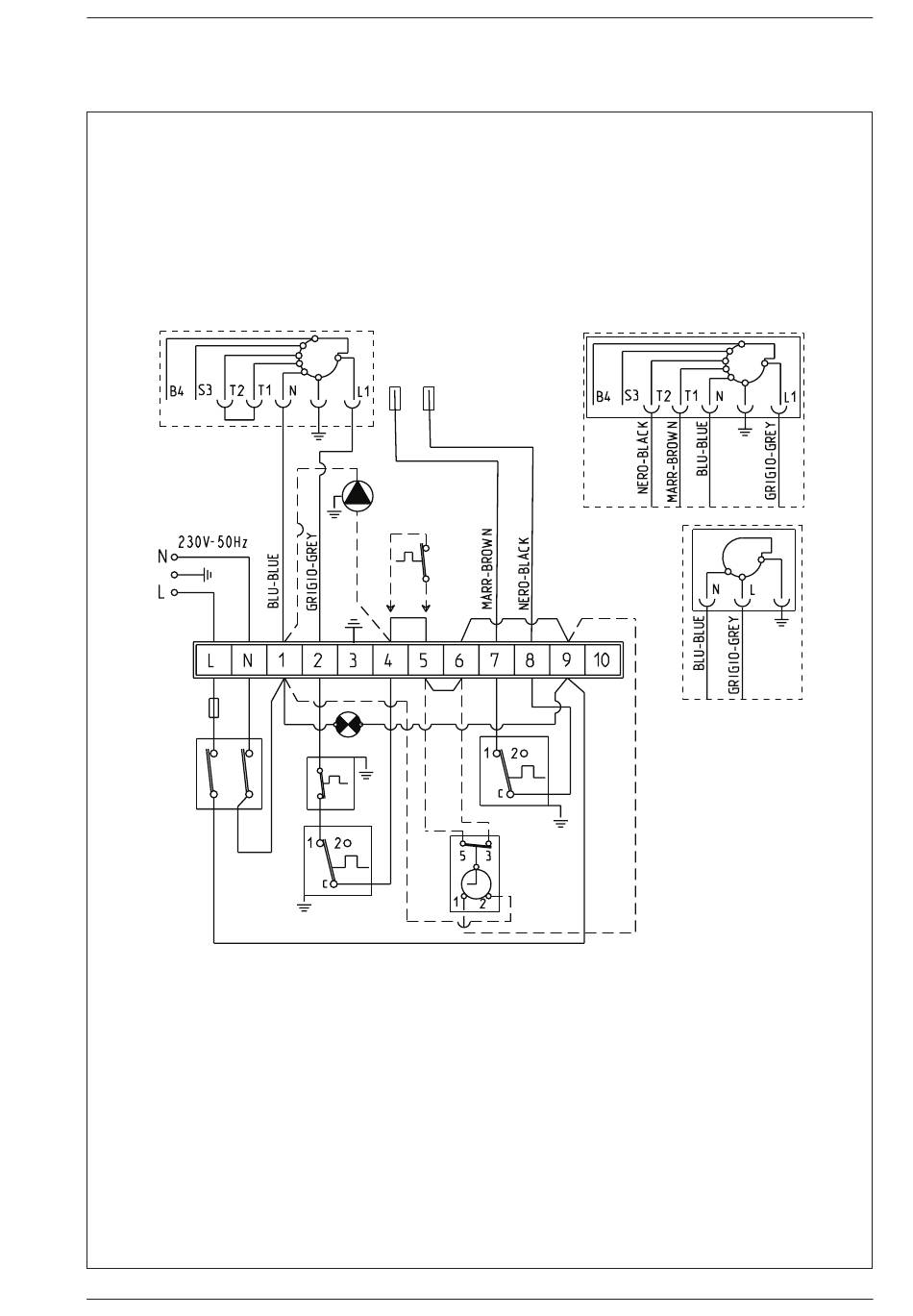

LEGENDE
L Leitung
N Neutral
F Fuse T2.5A-250V
IG Hauptschalter
TS Sicherheitsaquastat
TC1 Kesselaquastat
TC2 Thermostat zweite Modulationsstufe
SA Grüne Led Spannungsmessung
P Installationspumpe
B Einstufiger Brenner permanente Versorgung (optional)
68
ACHTUNG: Das braune Kabel
(isoliert) und schwarz Kabel
(isoliert) wird ausschließlich
zum Anschluss von Brennern
mit Dauerspeisung (Typ B1)
verwendet.
B
P
TA
SA
TS
TC1
TC2
OP
B1 Zweistufiger Brenner permanente Versorgung (optional)
B2 Brenner mit Direktspeisung
TA Raumthermostat
OP Zeituhr
HINWEIS:
- Wenn Sie einen Raumthermostat (TA) montieren, müssen
Sie die Überbrückung von Klemme 4 - 5 entfernen.
- Beim Anschluss der Zeituhr (OP) die Überbrückung
zwischen den Klemmen 5-6 entfernen.
B1
B2
Abb. 6
