Sime 2R HE 6 ErP Originalanweisungen Seite 76

1.5 ARZĂTOARE COMBINATE
În mod normal, se recomandă ca arzătorul pe
motorină care poate fi combinat cu centrala să
folosească duze cu pulverizator de tip semigol.
În capitolul 1.5.2 sunt indicate modelele de arză-
tor cu care a fost testată centrala.
Arzătoarele cu aer suflat pentru motorină
trebuie să fie conforme cu prevederile nor-
mei EN 267.
ATENŢIE:
Centrale cu Pn ›70kW: Este posibilă utiliza-
rea unor arzătoare care nu sunt indicate în
listă, dar care prezintă aceleași caracteris-
tici, atâta timp cât acestea sunt conforme
cu norma/ele tehnică/e de referință și din
același sector de activitate.
Centrale cu Pn ‹70kW: Este posibilă utiliza-
rea unor arzătoare care nu sunt indicate în
listă, dar care prezintă aceleași caracteris-
tici, atâta timp cât acestea sunt conforme
cu norma/ele tehnică/e de referință.
La alegerea arzătorului aveți grijă ca pu-
terea electrică absorbită max la 30% din
sarcină și în repaus să fie egale sau mai mici
decât valorile indicate pe plăcuța cu datele
tehnice ale centralei.

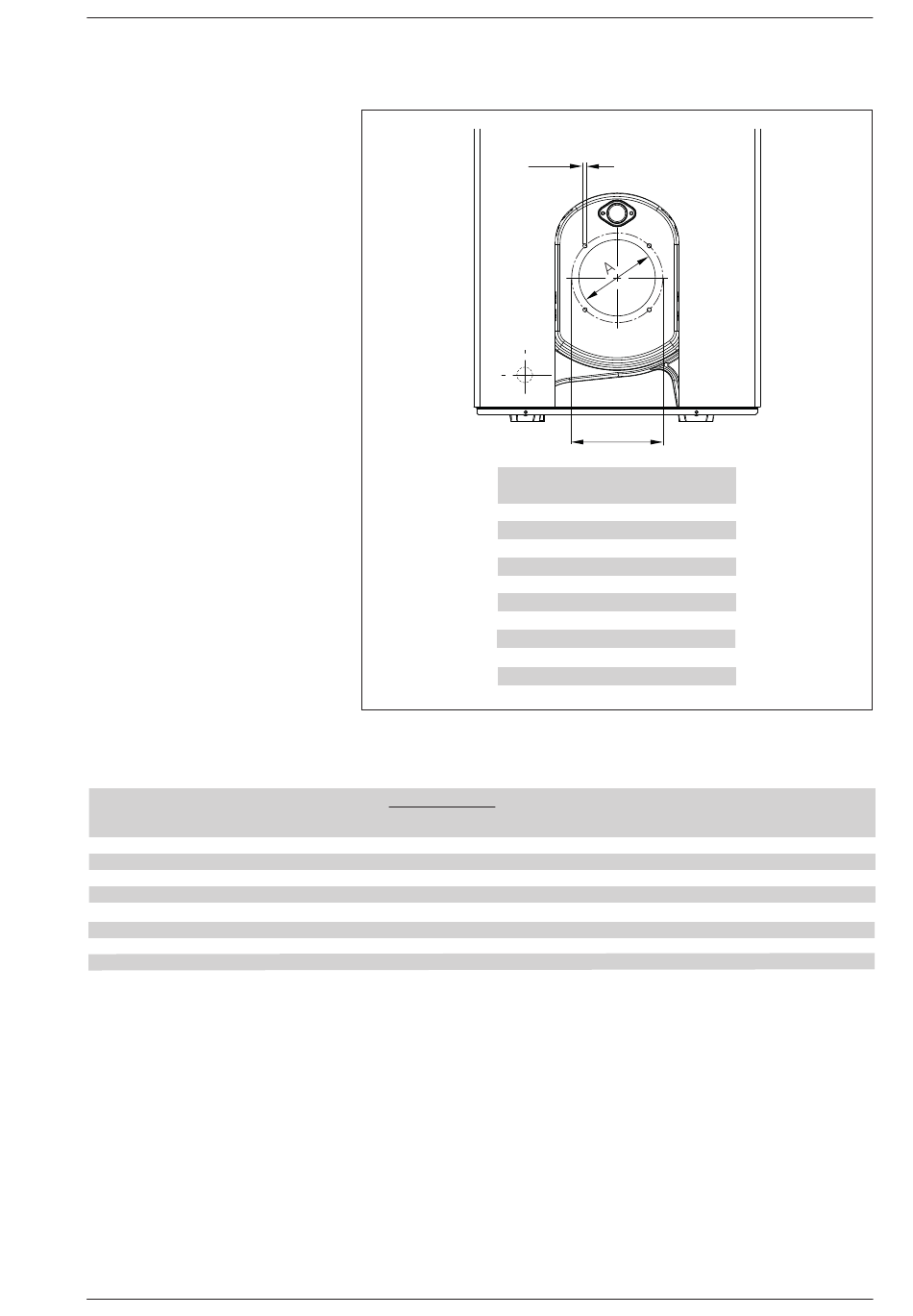

1.5.1 Montarea arzătorului (fig. 4)
Ușa centralei este prevăzută pentru montarea
arzătorului.
Arzătoarele trebuie reglate în așa fel încât va-
loarea CO să fie cea indicată în capitolul 1.3 cu
2
toleranțe ± 5%.
1.5.2 Arzătoare cu alimentare permanentă
Model
2R HE 6 ErP SIME MACK 6
2R HE 7 ErP SIME MACK 6
2R HE 8 ErP SIME MACK 7
2R HE 9 ErP SIME MACK 7
2R HE 10 ErP SIME MACK 7
2R HE 11 ErP
FBR G X4.22
2R HE 12 ErP
FBR G X4.22
2R HE 13 ErP
FBR G X4.22
ATENȚIE: Pentru funcționarea cu arzător bistadiu utilizați arzătoare compatibile FBR.
76
Cod Duză
Tip ø
8099050 DELEVAN 1,65
8099050 DELEVAN 1,75
8099060 DELEVAN 2,00
8099060 DELEVAN 2,50
8099060 DELEVAN 3,00
8099128 DELEVAN 3,50
8099128 DELEVAN 3,50
8099128 DELEVAN 3,50
C
B
2R HE A B
mm mm
6 ErP
130 170
7 ErP 130 170
8 ErP
130 170
9 ErP
130 170
10 ErP
160 190
11 ErP
160 190
12 ErP 160 190
13 ErP
160 190
Unghi Presiune
de pompă
de pulverizare bar
60°B 12,0
60°B 11,5
60°B 12,0
60°B 12,0
60°B 12,0
60°B 12,6
60°B 12,6
60°B 12,6
C
ø
M8
M8
M8
M8
M10
M10
M10
M10
Fig. 4
Clasă Putere
NOx electrică absorb.
W
1 151
1 151
1 300
1 300
1 300
1 263
1 263
1 263
