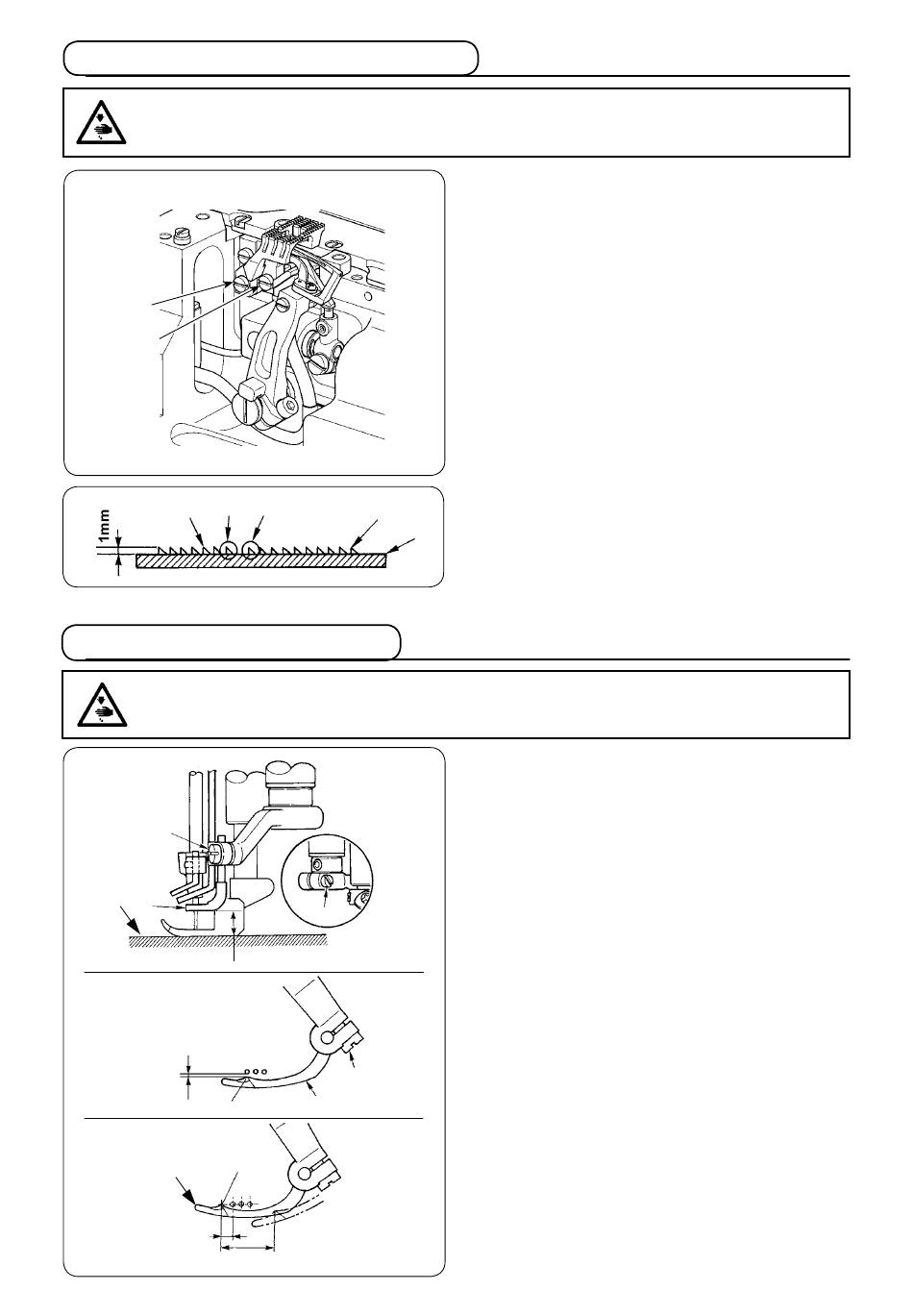

11. Einstellen der Höhe des Transporteurs
WARNUNG :
Um durch plötzliches Anlaufen der Nähmaschine verursachte Verletzungen zu vermeiden, führen Sie
die folgende Arbeit erst aus, nachdem Sie den Netzschalter ausgeschaltet und sich vergewissert haben,
daß der Motor vollkommen stillsteht.
❼
❸
❺
❷
12. Einbauposition des Spreizers
WARNUNG :
Um durch plötzliches Anlaufen der Nähmaschine verursachte Verletzungen zu vermeiden, führen Sie
die folgende Arbeit erst aus, nachdem Sie den Netzschalter ausgeschaltet und sich vergewissert haben,
daß der Motor vollkommen stillsteht.
❸
❷
❶
8,3 - 8,7 mm
0,1 - 0,3 mm
A
❶
B
4,5 - 5,5 mm
❻
❹
❶
❹
❸
❶
16 - 18 mm
– 20 –
– 20 –
– 20 –
Die Höhe von der Oberseite der Stichplatte ❶ bis
zur Hinterkante des Haupttransporteurs ❷ auf 1 mm
einstellen, wenn der Transporteur seine Hochstellung
erreicht, und dann die Befestigungsschraube ❸ zur
Sicherung des Transporteurs anziehen.
Was die Höhe des Differentialtransporteurs ❹
betrifft, so stellen Sie die Höhe der Vorderkante ❺
des Haupttransporteurs ❷ auf die der Hinterkante
❻ des Differentialtransporteurs ❹ ein, und ziehen
Sie die Befestigungsschraube ❼ zur Sicherung des
Differentialtransporteurs an.
Die Standardeinstellung ist gegeben, wenn die Stich-
platte ❶ bei Hochstellung des Transporteurs mit dem
Transporteur bündig ist.
[Einstellen der Höhe]
Die Höhe des Spreizers ❶ beträgt 8,3 bis 8,7 mm
von der Oberseite der Stichplatte ❷ bis zur Unter-
seite des Spreizers ❶.
Die Höhe mit der Klemmschraube ❸ einstellen, und
den Spreizer ❶ befestigen.
[Einstellen der Längsposition]
Die Einstellung so vornehmen, dass der Abstand
zwischen dem Spreizer ❶ und der linken Nadel 0,1
bis 0,3 mm beträgt, wenn sich der Spreizer ❶ vom
rechten Anschlag nach links bewegt und Abschnitt
A vor der linken Nadel zu liegen kommt. Dann den
Spreizer ❶ mit der Klemmschraube ❸ sichern.
[Einstellen der Querposition]
Die Einstellung so vornehmen, dass der Abstand
von der Mitte der linken Nadel bis zum Abschnitt B
des Spreizers ❶ 4,5 bis 5,5 mm beträgt, wenn sich
der Spreizer ❶ am linken Anschlag befindet. Dann
den Spreizer ❶ mit der Klemmschraube ❹ sichern.
