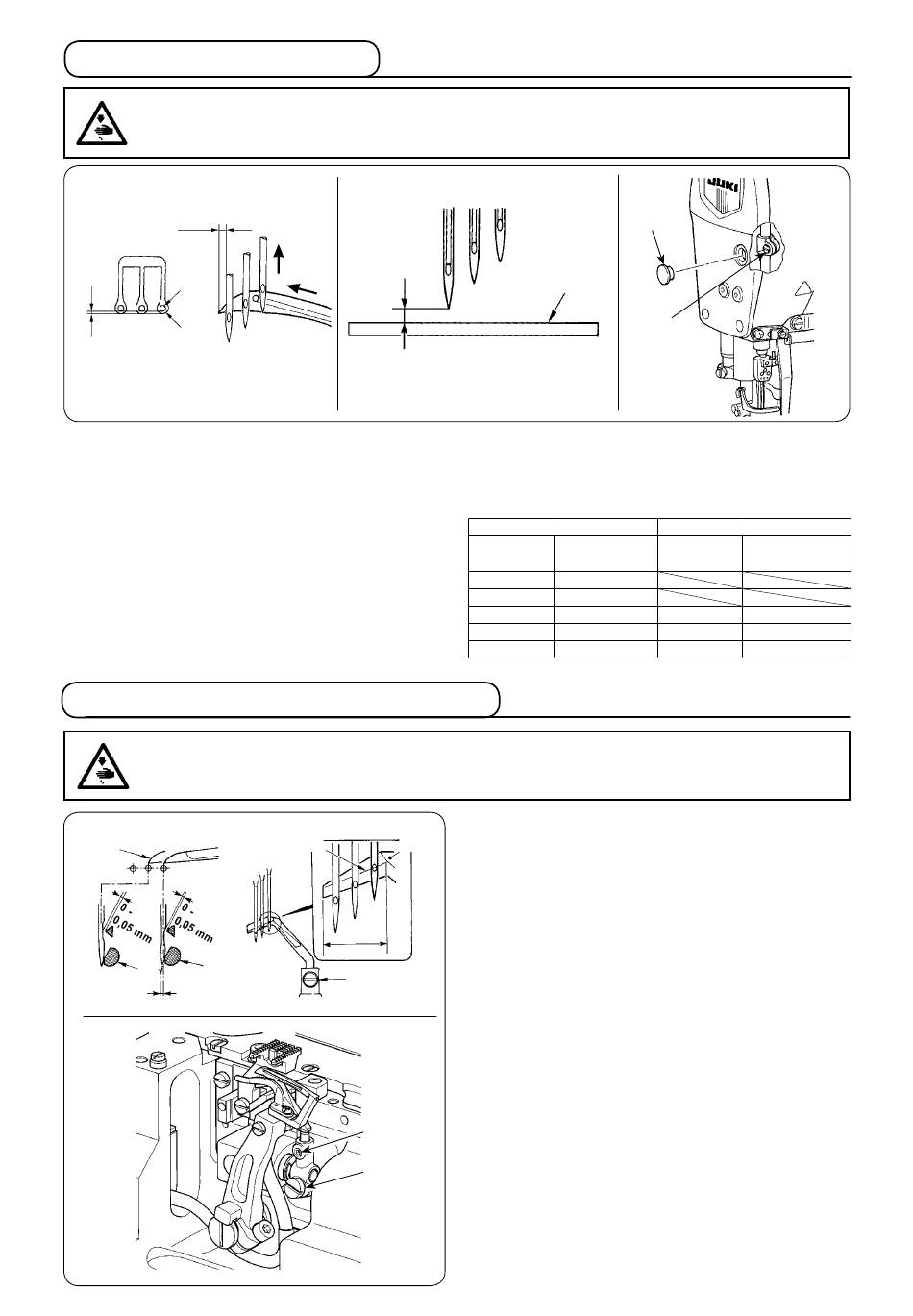

8. Einstellen der Nadelhöhe
WARNUNG :
Um durch plötzliches Anlaufen der Nähmaschine verursachte Verletzungen zu vermeiden, führen Sie
die folgende Arbeit erst aus, nachdem Sie den Netzschalter ausgeschaltet und sich vergewissert haben,
daß der Motor vollkommen stillsteht.
B
❶
A
❷
1) Den Abstand A zwischen den Nadeln ❶ und den Stich-
löchern ❷ in der Stichplatte gleich groß einstellen.
2) Die Höhe der Nadelstange so einstellen, dass die
Oberkante des Nadelöhrs der linken Nadel auf
die Unterkante des Greifers ausgerichtet ist, wenn
sich der Greifer vom rechten Anschlag nach links
bewegt und die Oberkante B des Greifers um
etwa 1 mm von der linken Kante der linken Nadel
übersteht. Die Gummikappe ❹ von der Stirnplatte
entfernen, und die Nadelstangenhalter-Befesti-
gungsschraube ❸ zur Sicherung der Nadelstange
anziehen.
9. Einstellen des hinteren Nadelschutzes
WARNUNG :
Um durch plötzliches Anlaufen der Nähmaschine verursachte Verletzungen zu vermeiden, führen Sie
die folgende Arbeit erst aus, nachdem Sie den Netzschalter ausgeschaltet und sich vergewissert haben,
daß der Motor vollkommen stillsteht.
❸
❶
❶
0,1 - 0,2 mm
C
Referenz : Höhe C von der Oberseite der Stichplatte A bis
Nadelabstand
Die Querposition des hinteren Nadelschutzes ❶ so ein-
stellen, dass er die Nadel innerhalb des Bereichs B emp-
A
❶
fängt, wenn sich die Nadel in ihrer Tiefstellung befindet.
1) Die Höhe mit der Befestigungsschraube ❷ so
B
2) Den hinteren Nadelschutz ❶ leicht mit der rechten
❷
❷
❹
– 18 –
– 18 –
– 18 –
❹
A
zum oberen Ende der linken Nadel, wenn sich die Nadel
in ihrer Hochstellung befindet, wie in der Tabelle gezeigt.
2-Nadel
Höhe der linken
Nadel, C
3,2
9,7
4,0
9,3
4,8
8,8
5,6
8,5
6,4
8,0
einstellen, dass die Randlinie A des hinteren Na-
delschutzes ❶ in das Stichloch der rechten Nadel
eintritt, wenn sich die Nadelstange in ihrer Tiefstel-
lung befindet.rechten Nadel bewegt.
Nadel in Berührung bringen, so dass der Abstand
zwischen der rechten Nadel und der Oberkante ❸
des Greifers 0 bis 0,05 mm beträgt, wenn die Ober-
kante ❸ des Greifers vom rechten Anschlag zur
Mitte der rechten Nadel kommt.
Außerdem den hinteren Nadelschutz ❶ leicht mit
der mittleren Nadel in Berührung bringen, so dass
der Abstand zwischen der mittleren Nadel und der
Oberkante ❸ des Greifers 0 bis 0,05 mm beträgt,
wenn die Oberkante ❸ des Greifers zur Mitte der
mittleren Nadel kommt.
Die Einstellung mit den Befestigungsschrauben ❷
und ❹ durchführen.
❸
Einheit : mm
3-Nadel
Nadelabstand
Höhe der linken
Nadel, C
4,8
8,8
5,6
8,5
6,4
8,0
