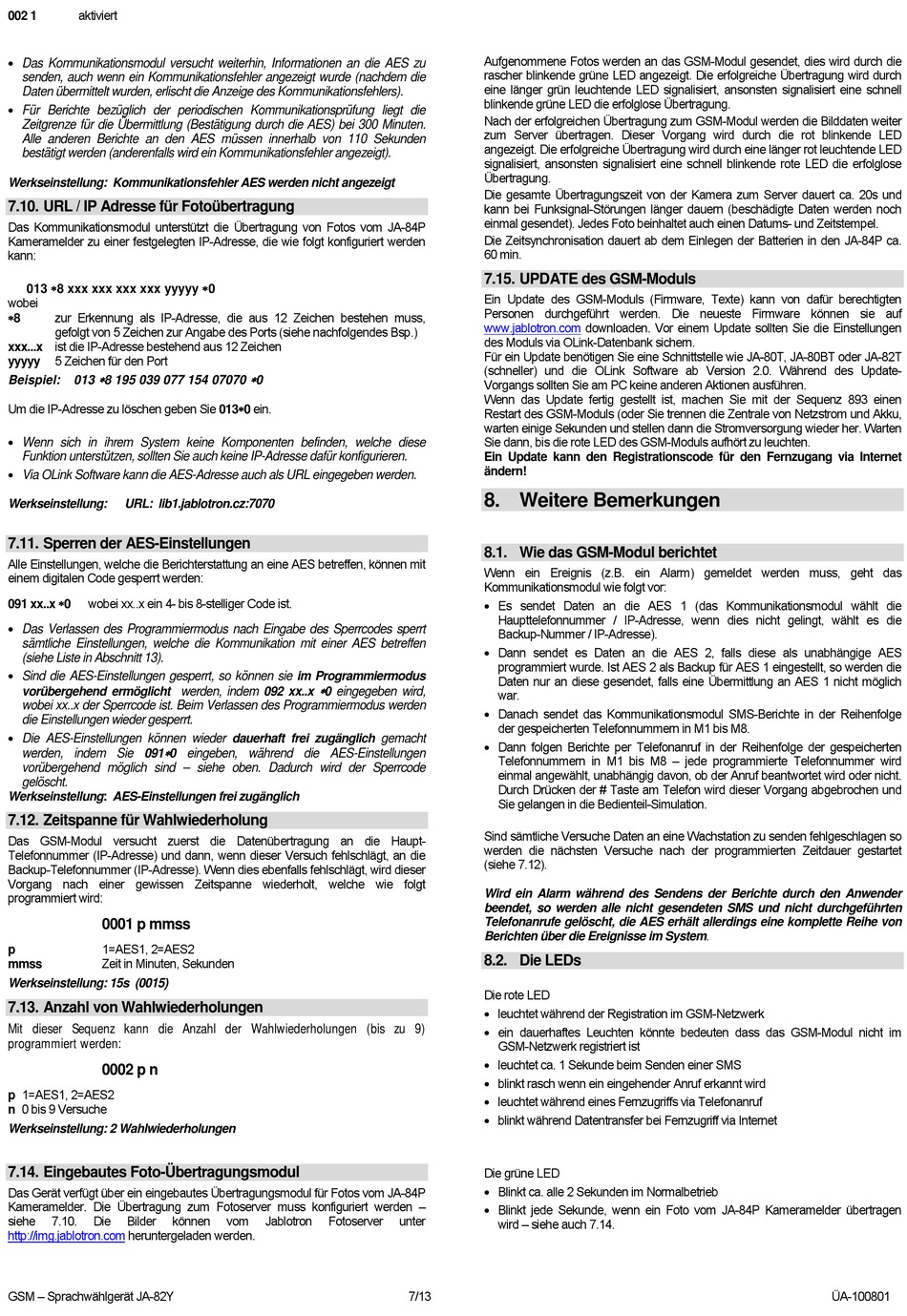

aktiviert
002 1
 Das Kommunikationsmodul versucht weiterhin, Informationen an die AES zu
senden, auch wenn ein Kommunikationsfehler angezeigt wurde (nachdem die
Daten übermittelt wurden, erlischt die Anzeige des Kommunikationsfehlers).
 Für Berichte bezüglich der periodischen Kommunikationsprüfung liegt die
Zeitgrenze für die Übermittlung (Bestätigung durch die AES) bei 300 Minuten.
Alle anderen Berichte an den AES müssen innerhalb von 110 Sekunden
bestätigt werden (anderenfalls wird ein Kommunikationsfehler angezeigt).
Werkseinstellung: Kommunikationsfehler AES werden nicht angezeigt
7.10. URL / IP Adresse für Fotoübertragung
Das Kommunikationsmodul unterstützt die Übertragung von Fotos vom JA-84P
Kameramelder zu einer festgelegten IP-Adresse, die wie folgt konfiguriert werden
kann:
013 8 xxx xxx xxx xxx yyyyy 0
wobei
8
zur Erkennung als IP-Adresse, die aus 12 Zeichen bestehen muss,
gefolgt von 5 Zeichen zur Angabe des Ports (siehe nachfolgendes Bsp.)
xxx...x ist die IP-Adresse bestehend aus 12 Zeichen
5 Zeichen für den Port
yyyyy

Beispiel: 013 8 195 039 077 154 07070
Um die IP-Adresse zu löschen geben Sie 0130 ein.
 Wenn sich in ihrem System keine Komponenten befinden, welche diese
Funktion unterstützen, sollten Sie auch keine IP-Adresse dafür konfigurieren.
 Via OLink Software kann die AES-Adresse auch als URL eingegeben werden.
Werkseinstellung: URL: lib1.jablotron.cz:7070
7.11. Sperren der AES-Einstellungen
Alle Einstellungen, welche die Berichterstattung an eine AES betreffen, können mit
einem digitalen Code gesperrt werden:
091 xx..x 0
wobei xx..x ein 4- bis 8-stelliger Code ist.
 Das Verlassen des Programmiermodus nach Eingabe des Sperrcodes sperrt
sämtliche Einstellungen, welche die Kommunikation mit einer AES betreffen
(siehe Liste in Abschnitt 13).
 Sind die AES-Einstellungen gesperrt, so können sie im Programmiermodus
vorübergehend ermöglicht werden, indem 092 xx..x
wobei xx..x der Sperrcode ist. Beim Verlassen des Programmiermodus werden
die Einstellungen wieder gesperrt.
 Die AES-Einstellungen können wieder dauerhaft frei zugänglich gemacht

werden, indem Sie 091 0 eingeben, während die AES-Einstellungen
vorübergehend möglich sind – siehe oben. Dadurch wird der Sperrcode
gelöscht.
Werkseinstellung: AES-Einstellungen frei zugänglich
7.12. Zeitspanne für Wahlwiederholung
Das GSM-Modul versucht zuerst die Datenübertragung an die Haupt-
Telefonnummer (IP-Adresse) und dann, wenn dieser Versuch fehlschlägt, an die
Backup-Telefonnummer (IP-Adresse). Wenn dies ebenfalls fehlschlägt, wird dieser
Vorgang nach einer gewissen Zeitspanne wiederholt, welche wie folgt
programmiert wird:
0001 p mmss
1=AES1, 2=AES2
p
Zeit in Minuten, Sekunden
mmss
Werkseinstellung: 15s (0015)
7.13. Anzahl von Wahlwiederholungen
Mit dieser Sequenz kann die Anzahl der Wahlwiederholungen (bis zu 9)
programmiert werden:
0002 p n
p 1=AES1, 2=AES2
n 0 bis 9 Versuche
Werkseinstellung: 2 Wahlwiederholungen
7.14. Eingebautes Foto-Übertragungsmodul
Das Gerät verfügt über ein eingebautes Übertragungsmodul für Fotos vom JA-84P
Kameramelder. Die Übertragung zum Fotoserver muss konfiguriert werden –
siehe 7.10. Die Bilder können
http://img.jablotron.com heruntergeladen werden.
GSM – Sprachwählgerät JA-82Y

0

0 eingegeben wird,
vom Jablotron Fotoserver
Aufgenommene Fotos werden an das GSM-Modul gesendet, dies wird durch die
rascher blinkende grüne LED angezeigt. Die erfolgreiche Übertragung wird durch
eine länger grün leuchtende LED signalisiert, ansonsten signalisiert eine schnell
blinkende grüne LED die erfolglose Übertragung.
Nach der erfolgreichen Übertragung zum GSM-Modul werden die Bilddaten weiter
zum Server übertragen. Dieser Vorgang wird durch die rot blinkende LED
angezeigt. Die erfolgreiche Übertragung wird durch eine länger rot leuchtende LED
signalisiert, ansonsten signalisiert eine schnell blinkende rote LED die erfolglose
Übertragung.
Die gesamte Übertragungszeit von der Kamera zum Server dauert ca. 20s und
kann bei Funksignal-Störungen länger dauern (beschädigte Daten werden noch
einmal gesendet). Jedes Foto beinhaltet auch einen Datums- und Zeitstempel.
Die Zeitsynchronisation dauert ab dem Einlegen der Batterien in den JA-84P ca.
60 min.
7.15. UPDATE des GSM-Moduls
Ein Update des GSM-Moduls (Firmware, Texte) kann von dafür berechtigten
Personen durchgeführt werden. Die neueste Firmware können sie auf
www.jablotron.com
des Moduls via OLink-Datenbank sichern.
Für ein Update benötigen Sie eine Schnittstelle wie JA-80T, JA-80BT oder JA-82T
(schneller) und die OLink Software ab Version 2.0. Während des Update-
Vorgangs sollten Sie am PC keine anderen Aktionen ausführen.
Wenn das Update fertig gestellt ist, machen Sie mit der Sequenz 893 einen
Restart des GSM-Moduls (oder Sie trennen die Zentrale von Netzstrom und Akku,
warten einige Sekunden und stellen dann die Stromversorgung wieder her. Warten
Sie dann, bis die rote LED des GSM-Moduls aufhört zu leuchten.
Ein Update kann den Registrationscode für den Fernzugang via Internet
ändern!

8. Weitere Bemerkungen

8.1. Wie das GSM-Modul berichtet
Wenn ein Ereignis (z.B. ein Alarm) gemeldet werden muss, geht das
Kommunikationsmodul wie folgt vor:
 Es sendet Daten an die AES 1 (das Kommunikationsmodul wählt die
Haupttelefonnummer / IP-Adresse, wenn dies nicht gelingt, wählt es die
Backup-Nummer / IP-Adresse).
 Dann sendet es Daten an die AES 2, falls diese als unabhängige AES
programmiert wurde. Ist AES 2 als Backup für AES 1 eingestellt, so werden die
Daten nur an diese gesendet, falls eine Übermittlung an AES 1 nicht möglich
war.
 Danach sendet das Kommunikationsmodul SMS-Berichte in der Reihenfolge
der gespeicherten Telefonnummern in M1 bis M8.
 Dann folgen Berichte per Telefonanruf in der Reihenfolge der gespeicherten
Telefonnummern in M1 bis M8 – jede programmierte Telefonnummer wird
einmal angewählt, unabhängig davon, ob der Anruf beantwortet wird oder nicht.
Durch Drücken der # Taste am Telefon wird dieser Vorgang abgebrochen und
Sie gelangen in die Bedienteil-Simulation.
Sind sämtliche Versuche Daten an eine Wachstation zu senden fehlgeschlagen so
werden die nächsten Versuche nach der programmierten Zeitdauer gestartet
(siehe 7.12).
Wird ein Alarm während des Sendens der Berichte durch den Anwender
beendet, so werden alle nicht gesendeten SMS und nicht durchgeführten
Telefonanrufe gelöscht, die AES erhält allerdings eine komplette Reihe von
Berichten über die Ereignisse im System.
8.2. Die LEDs
Die rote LED
 leuchtet während der Registration im GSM-Netzwerk
 ein dauerhaftes Leuchten könnte bedeuten dass das GSM-Modul nicht im
GSM-Netzwerk registriert ist
 leuchtet ca. 1 Sekunde beim Senden einer SMS
 blinkt rasch wenn ein eingehender Anruf erkannt wird
 leuchtet während eines Fernzugriffs via Telefonanruf
 blinkt während Datentransfer bei Fernzugriff via Internet
Die grüne LED
 Blinkt ca. alle 2 Sekunden im Normalbetrieb
 Blinkt jede Sekunde, wenn ein Foto vom JA-84P Kameramelder übertragen
unter
wird – siehe auch 7.14.
7/13
downloaden. Vor einem Update sollten Sie die Einstellungen
ÜA-100801
