jablotron JA-151N Bedienungsanleitung

JA-151N Funksignalmodul der PG Ausgänge
Das Produkt ist eine
JABLOTRON 100. Es hat
Ausgangsrelais. Es kann zum Beispiel zur Steuerung eines
elektrischen Türschlosses, zum Blockieren, zur Anzeige u.ä.
dienen. Das Relais kann durch den programmierbaren Ausgang
der Zentrale, weiter durch den Zustand des Bereichs (gesichert =
geschaltetes Relais), eventuell durch den Alarm in dem Bereich
(Alarm = geschaltetes Relais) gesteuert werden. Das Produkt ist
zur Montage durch einen geschulten Techniker mit einem gültigen
Jablotron Zertifikat bestimmt.
Installation
Das Modul kann in einer Montagedose des Typs JA-190PL
(Jablotron) installiert werden. Damit das Modul funktioniert muss im
System ein JA-110R Funkmodul installiert werden.

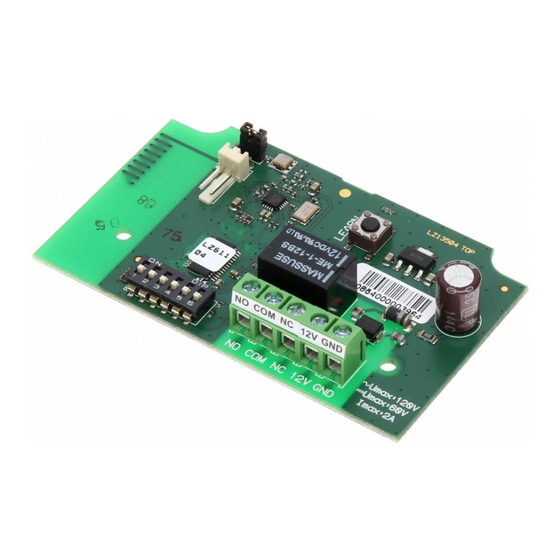

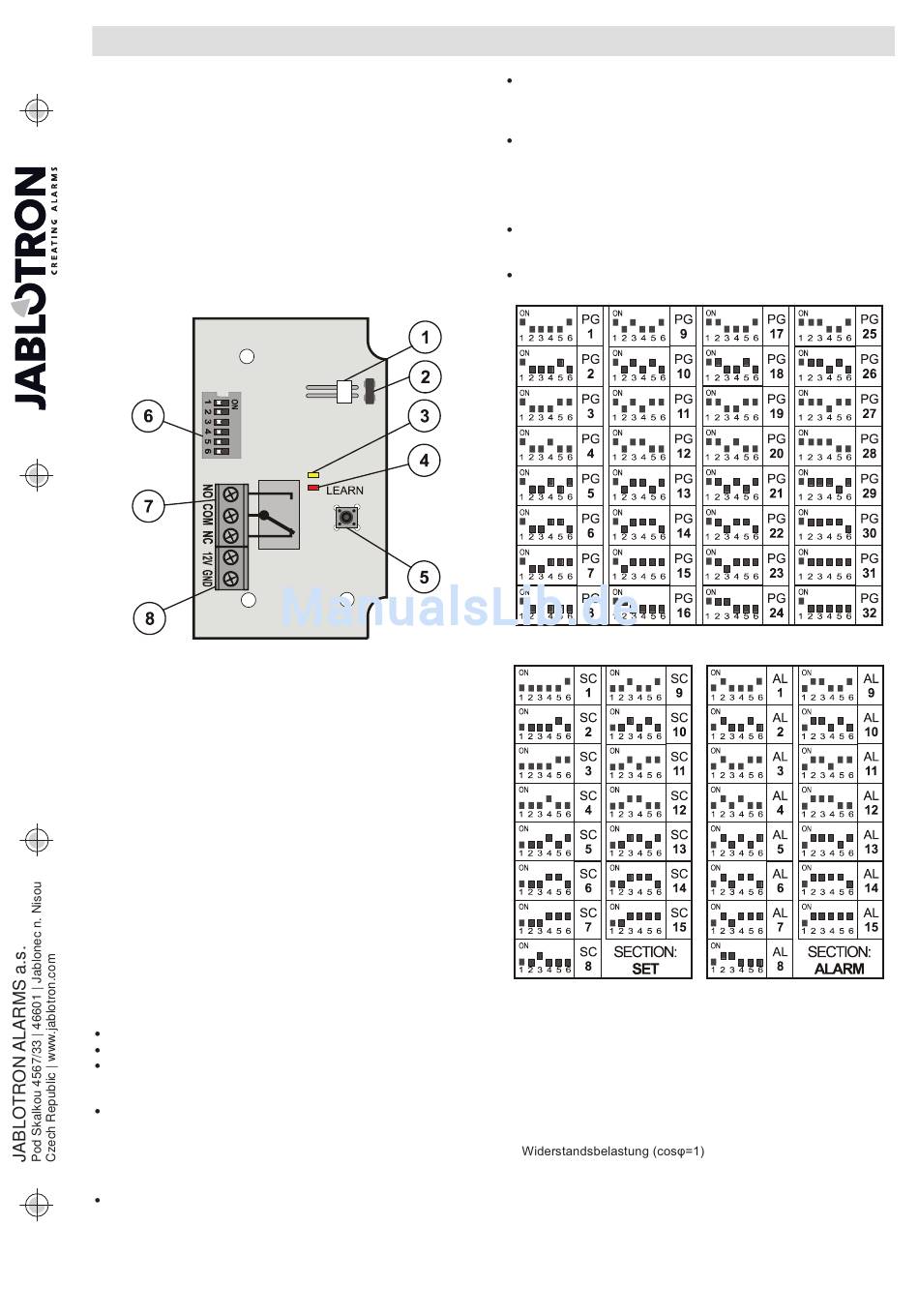

Abbildung: 1 – Steckverbindung der Zusatzantenne;
2 – Antennenanschluss; 3 – gelbe Signallampe Einlernen;
4 – rote Signallampe geschaltetes Relais; 5 – Taste Code einlernen;
6 - Konfigurationsumschalter; 7 - Relaisklemmleiste;
8 – Versorgungsklemmleiste
1 Mit dem Umschalter (6) stellen Sie die Nummer des Ausganges
oder den Bereich ein, auf die das Relais reagieren soll – siehe
Tabellen der Einstellungen.
2 Verbinden Sie das Versorgungskabel mit der Klemme (8),
schließen Sie die Stromversorgung an.
3 Nach dem ersten Anschluss leuchtet die gelbe LED(3)
dauerhaft. Durch kurzes Drücken der Taste (5) fängt die LED zu
blinken an und das manuelle Einlernen wird geöffnet. Drücken
Sie im Programm F-Link – Einstellungen – Peripherie –
Zentrale – die Taste Einlernsignal senden. Das Modul
bestätigt das Einlernen des Codes durch eine leuchtende LED
für 2 Sekunden. Wenn das Modul innerhalb von 120 Sekunden
keinen Einlerncode erhält, geht es in den Ausgangszustand
(LED leuchtet) über und wartet auf ein erneutes Öffnen des
Einlernmodus.
4 Überprüfen Sie die Funktion des Moduls, die Schaltung der
Relaiskontakte wird durch die rote Signallampe (4) angezeigt.
5 Verbinden Sie das geschaltete Gerät mit der Klemmleiste (7).
Anmerkungen:
Das Modul besetzt keine Position in der Zentrale.
Im Modul kann nur eine Zentrale eingelernt werden.
Falls Sie mehrere Module mit den gleichen Einstellungen an das
System anschließen, werden diese gleichzeitig vom Relais
geschaltet.
Das Relais schaltet sich bei einem Spannungsverlust oder einer
Unterbrechung der Kommunikation mit der Zentrale für einen
längeren Zeitraum als 2 Stunden in den Ruhemodus um. Nach
der Wiederherstellung der Versorgung oder der Kommunikation
schaltet sich das Modul innerhalb von 8 Sekunden gemäß den
gewünschten Einstellungen um.
Die eingelernte Zentrale lässt sich durch Drücken und Halten der
Taste (5) für 6 Sekunden löschen. Das Löschen der Zentrale
wird vom Modul durch ein kurzes 6x Blinken der LED (3)
bestätigt. In weiterer Folge blinkt die LED und das Modul öffnet
den Einlernmodus des Codes.
JA-151N Funksignalmodul der PG Ausgänge
Funkkomponente des Systems
einen Umschaltkontakt
Am Modul kann eine externe Antenne über die Steckverbindung
des (1) angeschlossen werden. Bei der Verwendung einer Antenne
muss der Anschluss (2) über der Steckverbindung getrennt sein.
Empfohlener Antennentyp: AN-80, AN-81.
Empfohlenes Netzgerät DE-06-12.
Die Einstellung der einzelnen programmierbaren Ausgänge
erfolgt mit dem Programm F-Link - Karte PG Ausgänge. Eine
detailliertere Beschreibung der Einstellungen finden Sie im
Installationshandbuch der Zentrale.
Wenn der Ausgang auf die Sicherung des Bereichs reagiert, wird
dieser bei der gesamten Sicherung des gewählten Bereichs
geschaltet.
Wenn der Ausgang auf einen Alarm reagiert, wird er beim
Außen- (EW) und Innenalarm (IW) geschaltet.
Tabelle 1: der Ausgang 1 reagiert auf den Zustand der PG Ausgänge.
Tabelle 2:
der Ausgang reagiert auf die
Sicherung des Bereichs
Technische Parameter
Stromversorgung
Arbeitsfrequenz
Stromverbrauch bei Relais getrennt / geschaltet
Belastbarkeit der Relaiskontakte
Maximale Schaltspannung
Minimaler Schaltstrom
Abmessungen
Umfeld
Umfang der Arbeitstemperaturen
Erfüllt weiter
1 / 2
Tabelle 3:
der Ausgang reagiert auf einen
Alarm im Bereich
12
V DC (10...16V)
868,1 MHz
18 mA / 35 mA
50 V AC / 60 V DC
max. 2 A
10 mA
82 x 50 x 16 mm
Innenbereiche allgemein
-10 bis + 40 °C
ETSI EN 300 220, EN 50130-4,
EN 55022, EN 60950-1
MLZ52402
