jablotron JA-80V Bedienungsanleitung

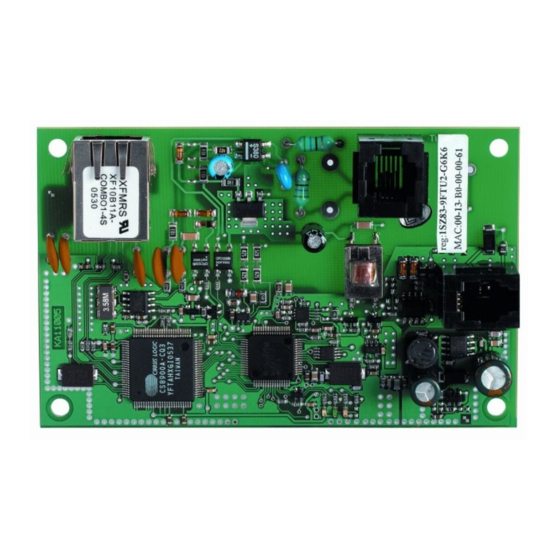

LAN / PSTN Kommunikationsmodul JA-80V
Das Kommunikationsmodul ist eine Komponente des Alarmsystems
OASIS 80. Es wird im Gehäuse der Zentrale installiert. An eine PSTN-
Telefonleitung und ein LAN-(Ethernet) Datennetzwerk angeschlossen,
ermöglicht es folgendes:
• Ereignisberichte per SMS (an bis zu 8 Telefonnummern)
Achtung: Clip-Funktion und der Versand von SMS muss beim
jeweiligen Provider aktiviert werden!
• Ereignisberichte per Telefonanruf mit akustischer Warnung
• Ereignisberichte an eine Alarmempfangsstelle (AES) –
bis zu 2 Alarmempfangsstellen
• Fernsteuerung und Programmierung per Telefon (durch Autorisieren
einer Telefontastatur oder per SMS-Befehle)
• Fernsteuern von elektrischen Geräten im Haus durch das Einwählen
von einer autorisierten Telefonnummer aus (gebührenfrei bei
unbeantworteten Anrufen)
• Fernsteuerung und Programmierung über das Internet
(www.GSMlink.cz)
Das Kommunikationsmodul kann auch nur an eine Telefonleitung oder
nur an ein LAN-Netzwerk angeschlossen werden. Dann hat es die
folgenden Funktionen:
 Nur Telefonleitung: Fernsteuerung per Telefon, Ereignisberichte
per SMS und Telefonanrufe und Ereignisberichte an die
Alarmempfangsstelle 2 (CID Protokoll)
 Nur LAN: Fernzugang über das Internet, Ereignisberichte an die
Alarmempfangsstelle 1 (IP CID Protokoll)
1. Installation in der Zentrale
Wenn Sie das Kommunikationsmodul separat gekauft haben, sollte es
zunächst wie folgt in der OASIS-Zentrale installiert werden:
a) Die Stromzufuhr der Zentrale muss unterbrochen werden
(Netzstrom und Batterie).
b) Setzen Sie das Kommunikationsmodul mit Hilfe von Schrauben in
das Gehäuse der Zentrale
Digitalbuskabel an der Platine an.
c) Schließen Sie das PSTN Telefonkabel an – die Telefonleitung sollte
das CLIP Protokoll unterstützen (EN 300 089 V3.1.1), mit
Anrufererkennung und SMS-Transfer in einem aktivierten Textformat
(nähere Einzelheiten erfragen Sie bitte bei Ihrem Telefonanbieter).
Abb. 1 Verdrahtung des Kommunikationsmoduls
OASIS
BUS
Telefonleitung
2. Erste Inbetriebnahme des
Kommunikationsmoduls
Ist das JA-80V in der Zentrale installiert, dann:
a) Halten Sie das LAN-(Ethernet)Kabel bereit.
LAN / PSTN Kommunikationsmodul JA-80V
ein, und schließen Sie
Ethernet Status LED
AES Status
AES Kommunikiationsfehler
Ethernet-LAN
Kabel
b) Schalten Sie die Stromzufuhr der Zentrale ein (Netzstrom und
Batterie). Die grüne LED des JA-80V sollte leuchten = kein
Ereignisbericht an die Alarmempfangsstelle nötig.
c) Verfügt Ihr LAN-Netzwerk nicht über ein automatisches DHCP, so
programmieren Sie die Ethernet-Netzwerkparameter manuell
(siehe Abschnitt 5.18).
d) Schließen Sie das LAN-Kabel an (10/100 Mbit). Wenn die
Kommunikation mit dem Netzwerk ordnungsgemäß funktioniert, so
leuchtet die gelbe LED konstant.
Falls sie anfängt zu blinken, überprüfen Sie die DHCP Parameter,
falls sie erlischt (nach 3 Sek. Blinken), dann ist das JA-80V nicht an
das Ethernet angeschlossen.
e) Ist eine Kommunikation mit einer Alarmempfangsstelle gewünscht,
so müssen sämtliche Alarmempfangsstellen-Parameter gemäß den
Vorgaben der Alarmempfangsstelle programmiert werden.
f) Mit der Sequenz 981xx kann die Sprache ausgewählt werden (siehe
Abschnit 5.18).
g) Schließen Sie den Deckel der Zentrale.
3. Anwenderfunktionen des JA-80V
Der folgende
Kommunikationsmoduls. Der Errichter sollte dem Anwender zeigen, wie
die Funktionen in der betreffenden Installation zu verwenden sind.
3.1. Vorübergehendes Autorisieren einer Telefontastatur zu einer
Systemtastatur
Das System kann ferngesteuert werden, indem eine Telefontastatur wie
folgt autorisiert wird:
a) Wählen Sie die Telefonnummer des Systems
b) Nach 25 Sekunden Klingeln (programmierbar) antwortet das System mit
einem kurzen Piepton.
c) Geben Sie einen gültigen Zugangscode auf der Telefontastatur ein
(z.B. 8080 oder 1234, falls die Werkseinstellungen noch gültig sind).
d) Die Telefontastatur funktioniert wie eine Systemtastatur, und ein
sein
akustisches Signal im Hörer zeigt den Status der Zentrale an: 1
Piepton = scharfgeschaltet, 2 Pieptöne = unscharf geschaltet, 3 Pieptöne
= Servicemodus, 4 Pieptöne = fehlerhafte Code-Eingabe, Sirenenton =
Alarm
e) Jetzt kann das System von der Telefontastatur aus auf die gleiche
Weise wie von der Systemtastatur aus bedient werden – einschließlich
der Befehle, die mit ∗ beginnen (z.B. ∗81 zum Einschalten des Ausgangs
PGX).
f) Zum Verlassen dieses Modus beenden Sie den Telefonanruf (wird
innerhalb einer Minute nichts eingegeben, so endet der Telefonanruf
automatisch)
Hinweise:
 Geben Sie Sequenzen auf dem Telefon nicht zu schnell ein, jedes
Tastensignal benötigt eine gewisse Zeit für die Übermittlung.
 Ein Festnetztelefon kann ebenfalls verwendet werden, um das
System auf die gleiche Weise fernzusteuern (das Telefon muss
Tonwahl verwenden).
 Telefontastaturen müssen jedes Mal, wenn das System angerufen
wird, neu autorisiert werden, indem die zuvor festgelegten Codes
eingegeben werden, da Telefontastaturen immer nur für die Dauer des
Anrufs an das System als Systemtastatur autorisiert sind.
3.2. SMS-Befehle zur Fernsteuerung des Systems
Die an das Kommunikationsmodul angeschlossene Telefonleitung wird
zum Empfangen von SMS-Nachrichten verwendet. Sie muss das CLIP
Protokoll unterstützen, damit SMS in Textform übermittelt werden
können. Die Parameter für die Übermittlung von SMS-Nachrichten
sollten ebenfalls programmiert sein – siehe Abschnitte 5.11 und 5.12.
Alle eingehenden SMS-Nachrichten werden vom JA-80V überprüft, und
Befehle an das System werden ausgeführt. Jeder SMS-Befehl muss das
folgende Format haben:
Gültiger Code = jeder gültige Code im System (z.B. 8080, 1234 etc.)
Die werkseitig eingestellten Befehlstexte (editierbar – siehe 5.4)
Befehl Funktion
SET
scharfschalten
1 / 12
Text beschreibt alle
Code Befehl
(gültiger Code Leerstelle Befehl)
Hinweise
scharf oder unscharf schalten (auf
die gleiche Weise als ob der
Eigenschaften des
MKA51704
