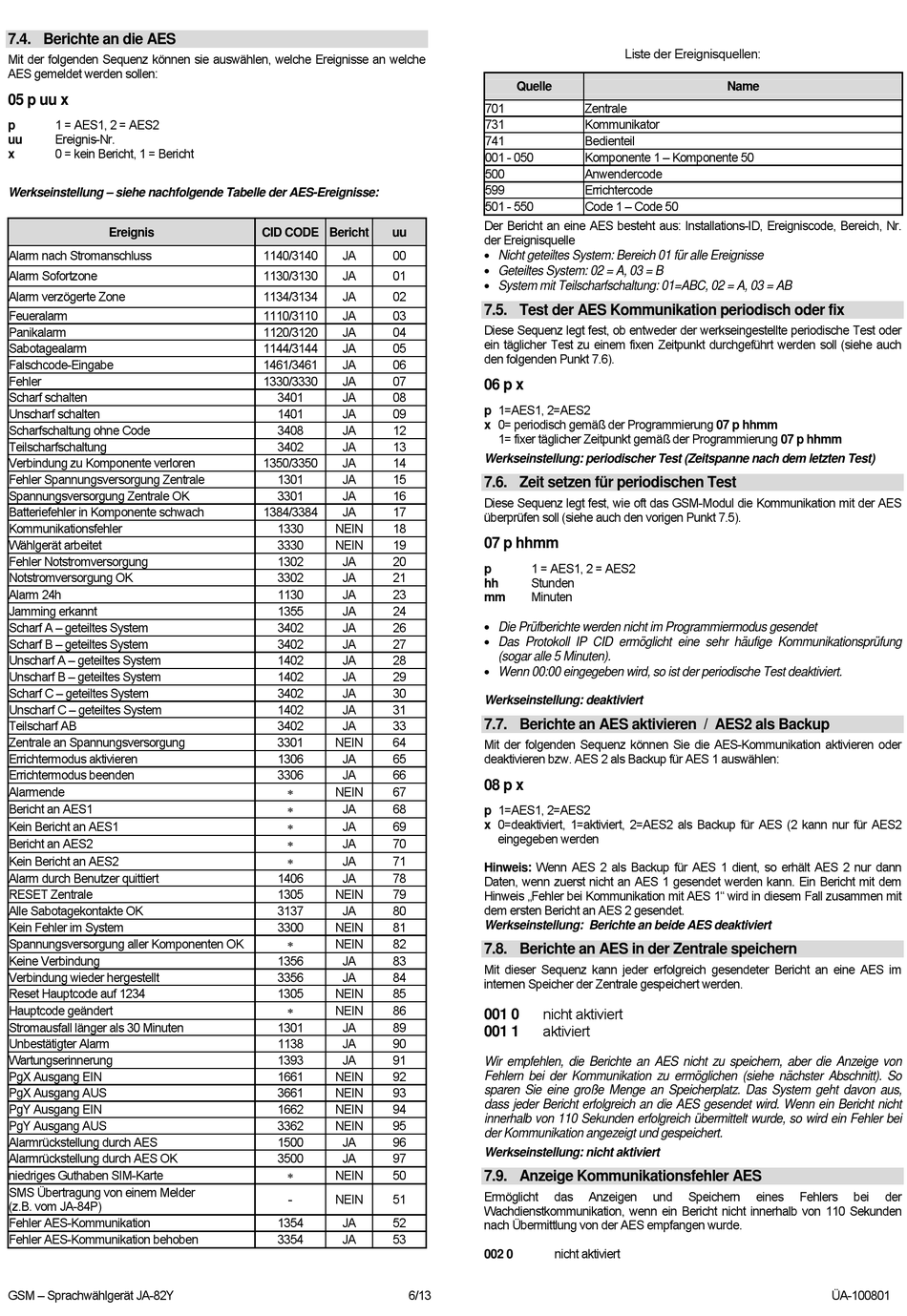

7.4. Berichte an die AES
Mit der folgenden Sequenz können sie auswählen, welche Ereignisse an welche
AES gemeldet werden sollen:
05 p uu x
1 = AES1, 2 = AES2
p
Ereignis-Nr.
uu
0 = kein Bericht, 1 = Bericht
x
Werkseinstellung – siehe nachfolgende Tabelle der AES-Ereignisse:
Ereignis
Alarm nach Stromanschluss
Alarm Sofortzone
Alarm verzögerte Zone
Feueralarm
Panikalarm
Sabotagealarm
Falschcode-Eingabe
Fehler
Scharf schalten
Unscharf schalten
Scharfschaltung ohne Code
Teilscharfschaltung
Verbindung zu Komponente verloren
Fehler Spannungsversorgung Zentrale
Spannungsversorgung Zentrale OK
Batteriefehler in Komponente schwach
Kommunikationsfehler
Wählgerät arbeitet
Fehler Notstromversorgung
Notstromversorgung OK
Alarm 24h
Jamming erkannt
Scharf A – geteiltes System
Scharf B – geteiltes System
Unscharf A – geteiltes System
Unscharf B – geteiltes System
Scharf C – geteiltes System
Unscharf C – geteiltes System
Teilscharf AB
Zentrale an Spannungsversorgung
Errichtermodus aktivieren
Errichtermodus beenden
Alarmende
Bericht an AES1
Kein Bericht an AES1
Bericht an AES2
Kein Bericht an AES2
Alarm durch Benutzer quittiert
RESET Zentrale
Alle Sabotagekontakte OK
Kein Fehler im System
Spannungsversorgung aller Komponenten OK
Keine Verbindung
Verbindung wieder hergestellt
Reset Hauptcode auf 1234
Hauptcode geändert
Stromausfall länger als 30 Minuten
Unbestätigter Alarm
Wartungserinnerung
PgX Ausgang EIN
PgX Ausgang AUS
PgY Ausgang EIN
PgY Ausgang AUS
Alarmrückstellung durch AES
Alarmrückstellung durch AES OK
niedriges Guthaben SIM-Karte
SMS Übertragung von einem Melder
(z.B. vom JA-84P)
Fehler AES-Kommunikation
Fehler AES-Kommunikation behoben
GSM – Sprachwählgerät JA-82Y
CID CODE Bericht uu
1140/3140 JA 00
1130/3130 JA 01
1134/3134 JA 02
1110/3110 JA 03
1120/3120 JA 04
1144/3144 JA 05
1461/3461 JA 06
1330/3330 JA 07
3401 JA 08
1401 JA 09
3408 JA 12
3402 JA 13
1350/3350 JA 14
1301 JA 15
3301 JA 16
1384/3384 JA 17
1330 NEIN 18
3330 NEIN 19
1302 JA 20
3302 JA 21
1130 JA 23
1355 JA 24
3402 JA 26
3402 JA 27
1402 JA 28
1402 JA 29
3402 JA 30
1402 JA 31
3402 JA 33
3301 NEIN 64
1306 JA 65
3306 JA 66

NEIN 67
 JA 68
 JA 69
 JA 70

JA 71
1406 JA 78
1305 NEIN 79
3137 JA 80
3300 NEIN 81
 NEIN 82
1356 JA 83
3356 JA 84
1305 NEIN 85

NEIN 86
1301 JA 89
1138 JA 90
1393 JA 91
1661 NEIN 92
3661 NEIN 93
1662 NEIN 94
3362 NEIN 95
1500 JA 96
3500 JA 97

NEIN 50
- NEIN 51
1354 JA 52
3354 JA 53
6/13
Liste der Ereignisquellen:
Quelle
701 Zentrale
731 Kommunikator
741 Bedienteil
001 - 050 Komponente 1 – Komponente 50
500 Anwendercode
599 Errichtercode
501 - 550 Code 1 – Code 50
Der Bericht an eine AES besteht aus: Installations-ID, Ereigniscode, Bereich, Nr.
der Ereignisquelle
 Nicht geteiltes System: Bereich 01 für alle Ereignisse
 Geteiltes System: 02 = A, 03 = B
 System mit Teilscharfschaltung: 01=ABC, 02 = A, 03 = AB
7.5. Test der AES Kommunikation periodisch oder fix
Diese Sequenz legt fest, ob entweder der werkseingestellte periodische Test oder
ein täglicher Test zu einem fixen Zeitpunkt durchgeführt werden soll (siehe auch
den folgenden Punkt 7.6).
06 p x
p 1=AES1, 2=AES2
x 0= periodisch gemäß der Programmierung 07 p hhmm
1= fixer täglicher Zeitpunkt gemäß der Programmierung 07 p hhmm
Werkseinstellung: periodischer Test (Zeitspanne nach dem letzten Test)
7.6. Zeit setzen für periodischen Test
Diese Sequenz legt fest, wie oft das GSM-Modul die Kommunikation mit der AES
überprüfen soll (siehe auch den vorigen Punkt 7.5).
07 p hhmm
1 = AES1, 2 = AES2
p
Stunden
hh
Minuten
mm
 Die Prüfberichte werden nicht im Programmiermodus gesendet
 Das Protokoll IP CID ermöglicht eine sehr häufige Kommunikationsprüfung
(sogar alle 5 Minuten).
 Wenn 00:00 eingegeben wird, so ist der periodische Test deaktiviert.
Werkseinstellung: deaktiviert
7.7. Berichte an AES aktivieren / AES2 als Backup
Mit der folgenden Sequenz können Sie die AES-Kommunikation aktivieren oder
deaktivieren bzw. AES 2 als Backup für AES 1 auswählen:
08 p x
p 1=AES1, 2=AES2
x 0=deaktiviert, 1=aktiviert, 2=AES2 als Backup für AES (2 kann nur für AES2
eingegeben werden
Hinweis: Wenn AES 2 als Backup für AES 1 dient, so erhält AES 2 nur dann
Daten, wenn zuerst nicht an AES 1 gesendet werden kann. Ein Bericht mit dem
Hinweis „Fehler bei Kommunikation mit AES 1" wird in diesem Fall zusammen mit
dem ersten Bericht an AES 2 gesendet.
Werkseinstellung: Berichte an beide AES deaktiviert
7.8. Berichte an AES in der Zentrale speichern
Mit dieser Sequenz kann jeder erfolgreich gesendeter Bericht an eine AES im
internen Speicher der Zentrale gespeichert werden.
nicht aktiviert
001 0
aktiviert
001 1
Wir empfehlen, die Berichte an AES nicht zu speichern, aber die Anzeige von
Fehlern bei der Kommunikation zu ermöglichen (siehe nächster Abschnitt). So
sparen Sie eine große Menge an Speicherplatz. Das System geht davon aus,
dass jeder Bericht erfolgreich an die AES gesendet wird. Wenn ein Bericht nicht
innerhalb von 110 Sekunden erfolgreich übermittelt wurde, so wird ein Fehler bei
der Kommunikation angezeigt und gespeichert.
Werkseinstellung: nicht aktiviert
7.9. Anzeige Kommunikationsfehler AES
Ermöglicht das Anzeigen und
Wachdienstkommunikation, wenn ein Bericht nicht innerhalb von 110 Sekunden
nach Übermittlung von der AES empfangen wurde.
nicht aktiviert
002 0
Name
Speichern eines Fehlers bei
ÜA-100801
der
