jablotron JA-80Y Bedienungsanleitung

Das GSM Kommunikationsmodul JA-80Y ist eine Komponente des
Systems Oasis 80. Es wurde für den Einbau in das Gehäuse der
Zentrale konzipiert. An ein GSM-Netzwerk angemeldet ermöglicht es:
• Ereignisberichte per SMS (an bis zu 8 Telefonnummern)
• Ereignisberichte per Telefonanruf mit akustischer Warnung
• Ereignisberichte an eine AES (Alarmempfangsstelle) - bis zu 2 AES
• Fernsteuerung und Programmierung per Telefon (Fernsteuern einer
Telefontastatur oder über SMS-Befehle)
• Fernsteuerung einer Anwendung im Haus über die Wahl einer
autorisierten Telefonnummer (kostenfrei bei nicht beantworteten
Anrufen)
• Fernsteuerung und Programmierung über das Internet
(www.gsmlink.de)
• Anschluss eines Telefonsets = simulierte Telefonleitung = Gateway-
Funktion (inkl. CLIP Protokoll = Anrufer-ID und SMS-Transfer)
• Hineinhören und Sprechverbindung - über eine angeschlossene
Freisprech-/Gegensprechanlage SP-02
• Anschluss eines PC an das Internet (GPRS-Modem)
1. Installation in der Zentrale
Wenn Sie das Kommunikationsmodul separat gekauft haben, so sollten
Sie es zunächst wie folgt in der Oasis-Zentrale installieren:
a) Trennen Sie die Alarmzentrale von der Stromversorgung (sowohl
Netzstrom als auch Notstromakku).
b) Bauen Sie das Modul mit Hilfe der Schrauben in das Gehäuse der
Alarmzentrale ein, und verbinden Sie sein Anschlusskabel mit der
Hauptplatine.
c) Befestigen Sie die selbstklebende GSM-Antenne an der Innenseite
des Zentralengehäuses (an der Unterseite der Innenwand), und
schließen Sie die Antenne an das Kommunikationsmodul an –
schalten Sie nie die Stromversorgung ohne angeschlossene
Antenne ein – dies kann zu ernsthaften Beschädigungen führen.
d) Schließen Sie die
Kommunikationsmodul an, wenn Sie die simulierte Telefonleitung,
den Ausgang AUX oder ein PC-Daten-Kabel für die GPRS-Modem-
Funktion verwenden möchten.
SMS
TELEFON
AUX
RELAIS

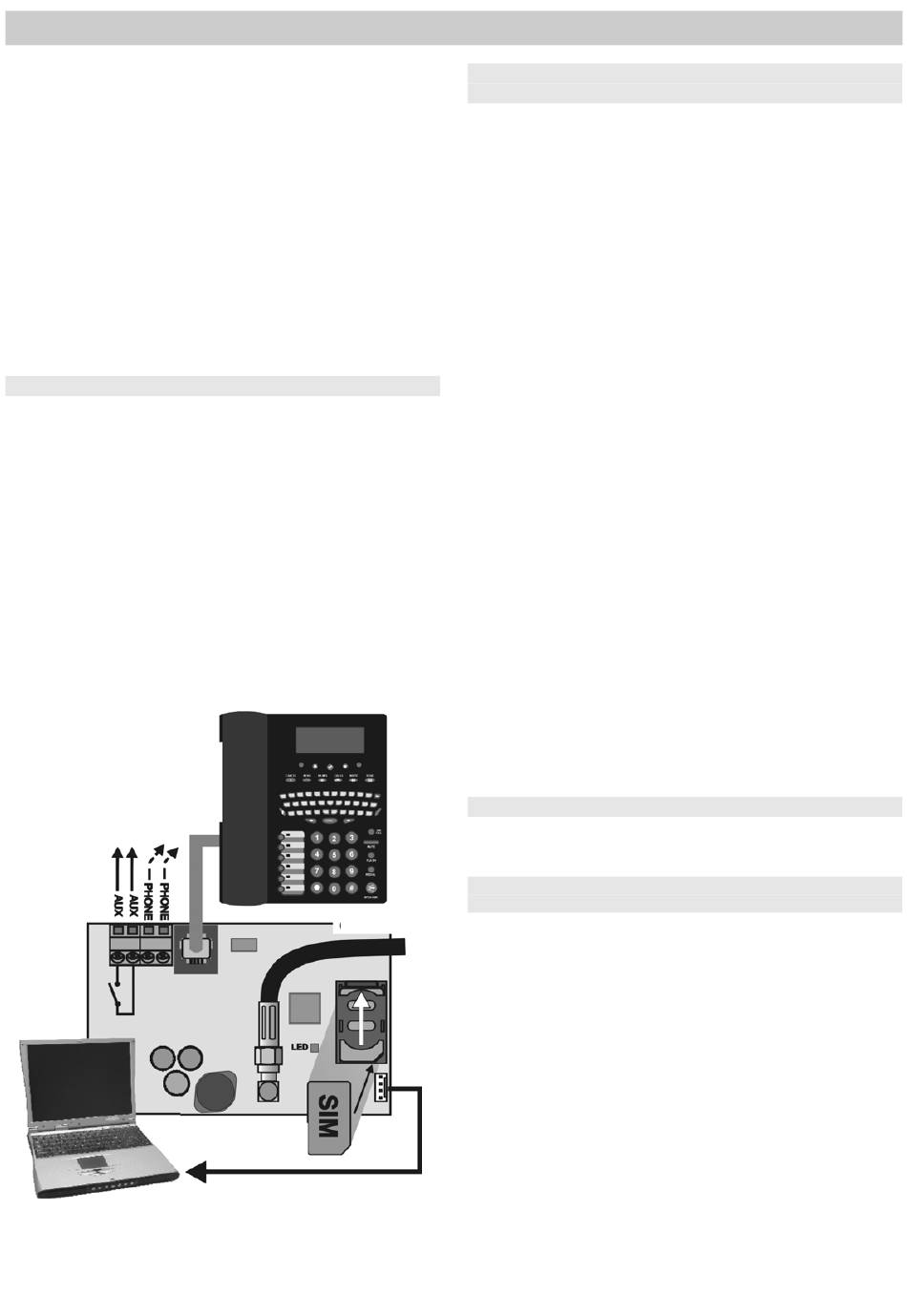

Abb. 1 Verdrahtung des Kommunikationsmoduls
GSM Kommunikationsmodul JA-80Y
GSM Kommunikationsmodul JA-80Y
entsprechenden Kabel
GSM ANTENNE
INTERNET-VERBINDUNG
ÜBER COM PORT
2. Wenn Sie das Kommunikationsmodul zum
ersten Mal einschalten
Wenn das Modul in der Zentrale installiert und die GSM-Antenne
angeschlossen ist, dann:
a) Halten Sie eine passende SIM-Karte bereit. Sie sollte aktiviert
werden (testen Sie sie zunächst in einem Mobiltelefon). Es wird
empfohlen, die PIN-Funktion auszuschalten (bei einem NOKIA
Mobiltelefon wählen Sie dazu folgendes: Menü, Einstellungen,
Sicherheitseinstellungen,
Kommunikationsmodul funktioniert mit einer Prepaid-Karte, eine
zuverlässigere Funktion ist allerdings nur mit einer Tarifkarte
gegeben und somit empfohlen (siehe Abschnitt 5.16).
b) Setzen Sie die SIM-Karte in das Modul ein (um die Halterung zu
öffnen, drücken Sie ihren Rahmen ein wenig nach oben).
c) Stellen Sie die Stromverbindung der Zentrale wieder her
(Netzstrom
Kommunikationsmodul erlischt innerhalb einer Minute = Anmeldung
im GSM-Netzwerk erfolgreich.
Wenn die rote LED nach einiger Zeit anfängt zu blinken, schalten Sie
die Stromversorgung der Zentrale aus, setzen Sie die SIM-Karte in
ein Mobiltelefon ein, und prüfen Sie, ob die Anmeldung im Netzwerk
anstelle der Zentrale und ohne PIN-Abfrage funktioniert.
d) Schließen Sie den Deckel der Zentrale. Das Alarmsystem sollte
nun im Programmiermodus sein – falls nicht, geben Sie [*[ [0[
[Errichtercode] (Werkseinstellung: 8080) ein, das Alarmsystem sollte
unscharf sein.
e) Geben Sie [922] ein, um die Empfangsstärke des GSM-Signals
zu messen (sie sollte zwischen 1/4 und 4/4 angezeigt werden). Für
eine zuverlässige Funktion sollte sie bei mindestens 2/4 liegen. Bei
schwachem Signal suchen Sie einen anderen Aufstellungsort für die
Zentrale oder probieren Sie die SIM-Karte eines anderen GSM-
Providers (es wird nicht empfohlen, eine Hochgewinn- oder
Richtantenne zu verwenden – siehe Abschnitt 5.1).
f) Bei ausreichendem GSM-Signal testen Sie die Funktionen des
an das
Kommunikationsmoduls (z.B. Anwählen der SIM-Karten-Nummer
des Systems und autorisieren Ihrer Telefontastatur) – siehe
Abschnitt 3.3.
Bei einem Aufstellungsort in der Nähe einer Landesgrenze, wo
Roaming in ein fremdes Netzwerk wahrscheinlich ist (z.B. wenn sich
die Signalstärke verändert), empfehlen wir, die Roaming-Funktion auf
der SIM-Karte zu blockieren, um unnötig hohe Telefonkosten zu
vermeiden. Details können Sie bei Ihrem GSM-Provider erfragen.
3. Anwenderfunktionen
Im Folgenden werden sämtliche Funktionen des Kommunikationsmoduls
beschrieben. Der Errichter sollte nach der Installation diese dem
Anwender vorführen.
3.1. Telefonieren von einem angeschlossenen Telefon
aus
Das Kommunikationsmodul verfügt über eine simulierte Telefonleitung
(einschließlich CLIP-Protokoll), die an ein Telefonset angeschlossen
werden kann:
• Das Telefon (nur Tonwahl – das empfohlene Modell ist SMS 8010)
sollte an
Kommunikationsmoduls
angeschlossen werden.
• Das Telefon kann verwendet werden wie ein an eine Standard-
Telefonleitung angeschlossenes Telefon (Werkseinstellungen des
Kommunikationsmoduls).
• Wird das Telefon SMS 8010 verwendet, so können Sie außer
Telefonanrufen auch SMS-Nachrichten senden und empfangen,
unbeantwortete Telefonanrufe aufzeichnen und anzeigen und eine
Liste von Telefonnummern anlegen (siehe Abschnitt 5.10.1).
• Das Kommunikationsmodul beendet aktuelle Telefonanrufe, wenn
es Ereignisberichte senden muss.
• Manche Telefonsets reagieren empfindlich auf GSM-Funksignale in
ihrer Nähe.
Telefonieren wahrnehmen, ändern Sie den Standort Ihres Telefonsets.
1 / 13
PIN Abfrage,
und Notstromakku). Die
den Telefonanschluss
(oder an die
Sollten Sie starke Frequenzstörungen
AUS). Das
rote LED auf dem
auf der Platine des
PHONE-Anschlüsse)
beim
