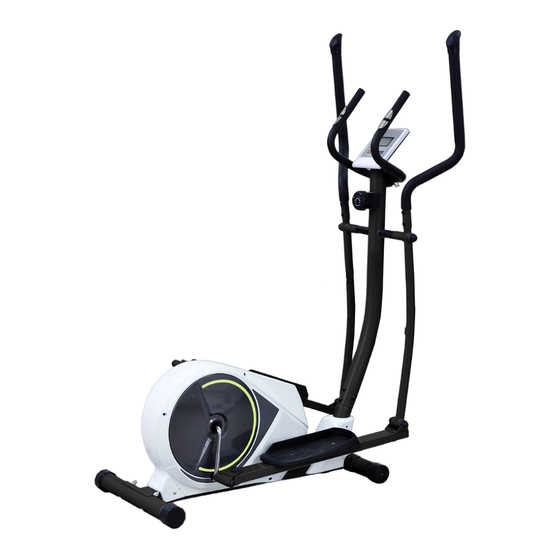

Master POWERLAND BA621E Bedienungsanleitung
Eliptical
Verwandte Anleitungen für Master POWERLAND BA621E
Inhaltszusammenfassung für Master POWERLAND BA621E

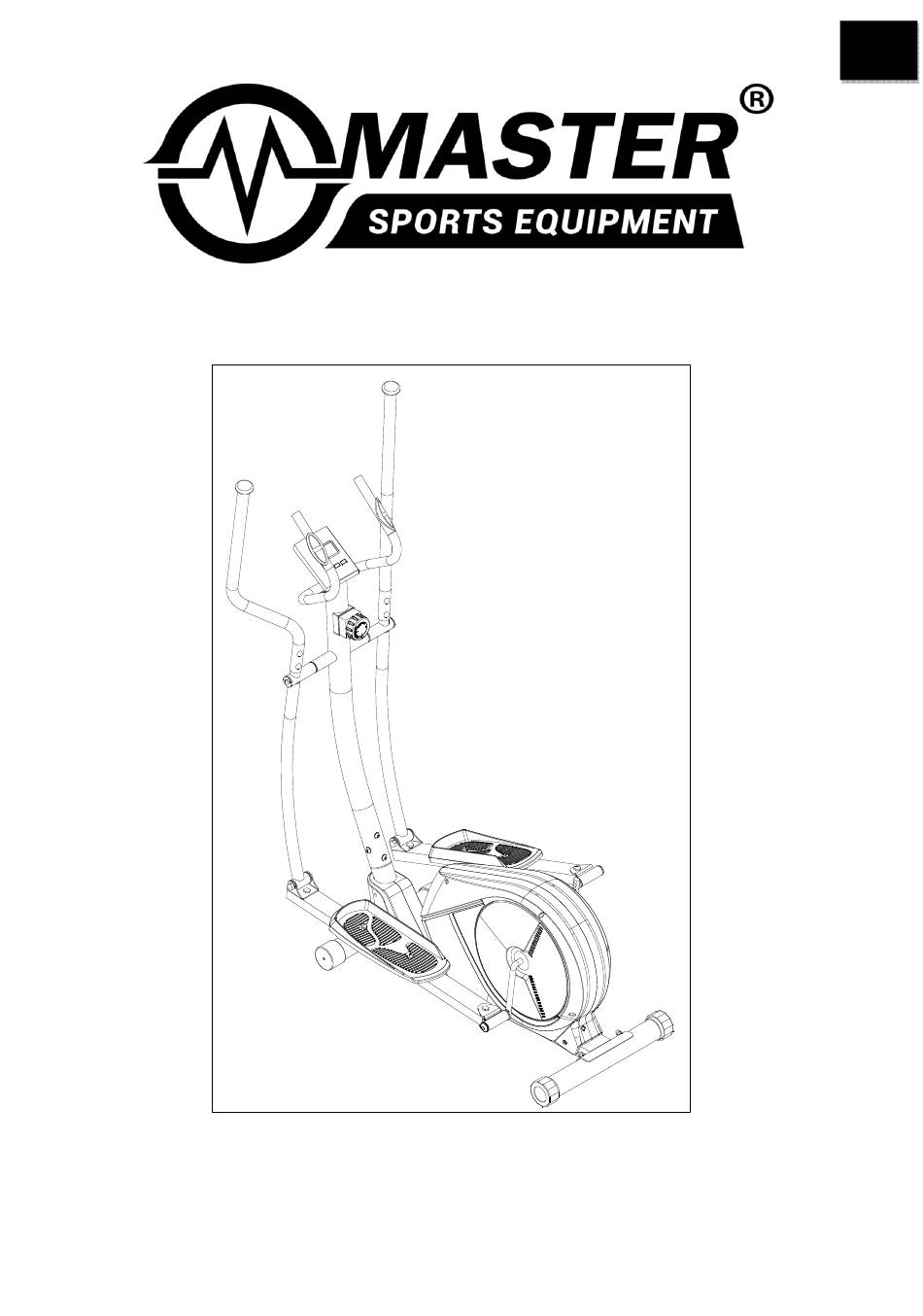

- Seite 38 Elliptical POWERLAND BA621E BEDIENUNGSANLEITUNG WICHTIG: Lesen Sie alle Anweisungen sorgfältig, bevor Sie das Produkt aufbauen und in Gebrauch nehmen.
-
Seite 39: Sicherheitshinweise
SICHERHEITSHINWEISE Vielen Dank, dass Sie unser Produkt gekauft haben. Lesen Sie bitte die Anleitung aufmerksam durch. Alle Bestandteile und Zubehör werden in der Packung geliefert. Kontrollieren Sie vor dem Aufbau, ob die Packung komplett ist. Der Eigentümer ist dafür verantwortlich, sicherzustellen, dass alle Benutzer dieses Heimtrainers hinreichend über alle Warnhinweise und Sicherheitsvorkehrungen informiert sind. -
Seite 40: Explosionszeichnung
EXPLOSIONSZEICHNUNG... - Seite 42 HARDWARE...
-
Seite 43: Zubehörteile
ZUBEHÖRTEILE Bezeichnung Bezeichnung Computer Schraube M5*10 Schaumgriff Φ23*3*500 Oberes Sensorkabel Sensor der Pulsfrequenz Widerstandsregler Haltestange Vordere Stütze Endkappeф25*16 31L/R Schwenkstange L/R Unterlegscheibe d6*Φ12*1 Schraube M8*75*13*S14 Abstandhalter Φ14*Φ8.3*59 Schraube ST4*19*Φ7 Legierungshülle 1 Federscheibe d8 Φ32*3*Φ28*16*Φ14.3 Schraube M8*30*S6 Unterlegscheibe d8*Φ16*1.5 Klammerdeckel 71*58*40 Mutter M8*H7.5*S13 Öse Φ12*11*Φ3 Schraube M8*16*S6... - Seite 44 Endkappe S16 Unterlegscheibe d5*Φ20*1*R30 Bezeichnung Bezeichnung Schraube M10*55*20*S17 Magnet Metallurgie-Set Riemen Φ18*3*Φ14*7*Φ10.1 Schraube Φ16*89*23*1/2*S8 55L/R Schraube M6*12*S10 Unterlegscheibe d17*Φ25*0.3 Unterlegscheibe d6*Φ16*1.5 Legierungsbuchse Schraube M6*10*Φ12 Φ28*4*Φ24*12*Φ16.1 Steckverbinder Schraube M6*8*Φ12 Unterlegscheibe 1/2" Feste Platte T1*56*72 60L/R Nylonmutter1/2*20*H8*S19 Lager 6001-2RS Lagersitz Φ72*11 Endkappe S18 Endkappe Schwungscheibenachse *103 Hinterer Standfuß...
- Seite 45 Bezeichnung Bezeichnung Magnetisches Befestigungsgitter Unterlegscheibe d5*Φ13*1 Magnet Schraube ST4*16*Φ8 Schraube M6*45*S10 Schlüssel S6 Sensorsitz Schlüssel S13-14-15 Schraube ST4.2*16*Φ8 Schlüssel S17-19 S17 110L/ Vordere Abdeckung Schlüssel S8 Mutter M6*H5*S10 Schlüssel S5 Größe Mutter 1...
- Seite 46 MONTAGEANLEITUNG SCHRITT 1: Montieren Sie den vorderen Standfuß (40) & hinteren Standfuß (63) mit Schraube (41), Unterlegscheibe (38) und Mutter (65) an den Hauptrahmen (48).
- Seite 47 SCHRITT 2: Verbinden Sie der Widerstandsregel (29) mit unterem Widerstandskabel (49). Verbinden Sie das obere Sensorkabel (28) mit unterem Sensorkabel (50). Setzen Sie die vordere Stütze (30) in das Rohr vom Hauptrahmen (48) und sichern Sie alles mit Schraube (37) und Unterlegscheibe (38).
- Seite 48 SCHRITT 3: Befestigen Sie die Schwenkstange (31L/R) an die vordere Stütze (30) mit Schraube (17), Federschraube (8), Unterlegscheibe (19). Setzen Sie die Endkappe (64) auf die Schraube. Setzen Sie den Steckverbinder (58) an die Achse vom Hauptrahmen (48) und sichern Sie alles mit Schraube (55L/R), Unterlegscheibe (56), Federscheibe (59), Nylonmutter (60L/R).
- Seite 49 Endkappe (61) auf die Schraube. Setzen Sie die Endkappe (52) auf den Steckverbinder (58) und eine Endkappe (64) auf die Verbindung von Schwenkstange (31L/R) und Pleuelstange (44). SCHRITT 4: Befestigen Sie das Pedal (51L/R) zu der Pleuelstange (44) mit Schraube (47), Unterlegscheibe (35) und Mutter (36).
- Seite 50 SCHRITT 5: Montieren Sie die Griffstange (14L/R) auf die Schwenkstange (31L/R) und sichern Sie alles mit Schraube (21) und (22).
- Seite 51 SCHRITT 6: Montieren Sie die Haltestange (4) mit Schraube (9) und Federscheibe (8) auf die vordere Stütze (30). Setzen Sie den Klemmerdeckel (10) ein.
- Seite 52 SCHRITT 7: Verbinden Sie das obere Sensorkabel (28) mit dem Computer (1). Fixieren Sie den Computer (1) mit Schraube am oberen Ende der Vorderen Stütze (30). Verbinden Sie das Handpuls-Sensorkabel (12) mit dem Computer.
-
Seite 53: Wichtigkeit Der Regelmäßigen Bewegung
Computer Bedienungsanleitung PARAMETER: TIME/ZEIT………………………………………………………………..00:00-99:00 SPEED (SPD)/GESCHWINDIKEIT..……………………………………………..0-99.9KM/H (ML/H) DISTANCE/DISTANZ………………………………………………..0.00-9999KM (ML) CALORIES/KALORIEN…………………………………………………..0.0-9999KCAL ※ ODOMETER (ODO)…………………………..…………..……0.0-9999KM (ML) ※ PULSE (PUL)/PULSEFREQUENZ ……..............0, 40~240BPM FUNKTIONEN: MODE: Drücken Sie diese Taste, um die Anzeige der jeweiligen Funktion auf dem Display auszuwählen oder um getätigte Einstellungen zu bestätigen ※... - Seite 54 Abfallprodukt unseres Stoffwechsels. Das Herz pumpt Sauerstoff in die Muskeln, die die notwendige Arbeit leisten. Mit sportlicher Betätigung verbessern Sie Ihren allgemeinen körperlichen und seelischen Zustand. Außerdem hilft sie dabei, Risiken für andere Erkrankungen wie Schlaganfall, Herzkrankheiten oder Depressionen zu mindern. Regelmäßige Bewegung ist ferner eine der wichtigsten Maßnahmen, um Diabetes Typ II vorzubeugen.
- Seite 55 im vorderen Schenkel. Halten Sie in diesen Position etwa 30 Sekunden aus und holen Sie das Turnen zweimal bei beiden Beinen wieder. INNERE OBESCHENKEL DEHNEN Setzen Sie sich hin und legen Sie Ihre Fußflächen aneinander während Ihre Knie nach außen zeigen.
-
Seite 56: Garantie Von 2 Jahren
Entsorgung können Strafen laut der nationalen Regelungen auferlegt werden. Copyright - Autorenrecht Die Gesellschaft MASTER SPORT s.r.o. geltend machen alle Autorenrechte zu der Inhalt dieses Benutzermanuals. Autorenrechte verbieten die Reproduktion der Teilen der Anleitung oder als das Ganze von der dritten Seite ohne die ausdrückliche Zustimmung der Gesellschaft MASTER SPORT s.r.o.
