testo 0635.1041 Handhabungshinweise

Handhabungshinweise
Strömungs-Meßsonde (thermisch)
0635.1041
Schutzkappe der Sonde bis zum Anschlag herunter-
schieben, beide Öffnungen müssen vollständig freilie-
gen.

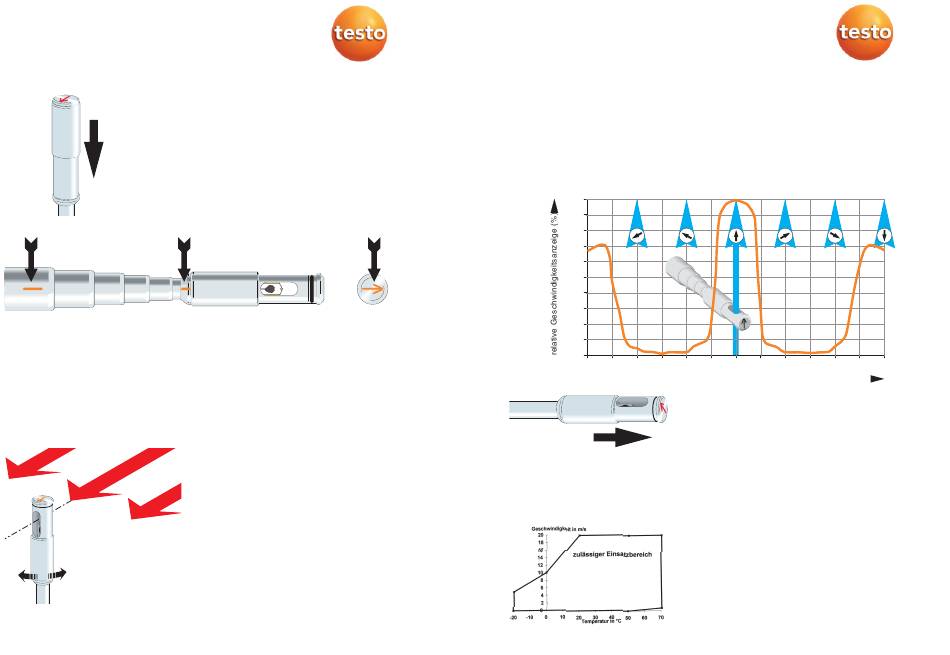

Beachten Sie beim Messen die Markierungen auf
dem Sondenkopf und am Teleskop, stellen Sie die
Markierungen durch drehen am Teleskop übereinander.
Bei Messungen in Strömungen mit bekannter
Strömungsrichtung muss die Pfeilmarkierung auf dem
Sondenkopf mit der Strömungsrichtung übereinstim-
men.
Der richtige Messwert wird durch leichtes hin- und her-
drehen, bis Maximalwert angezeigt wird, ermittelt.
Vorgehensweise bei Messungen in Kanälen mit
unbekannter Strömungsrichtung.
Die Sonde in die Strömung bringen, die Achse der
Sonde mit der angenommenen Strömungsachse in
Einklang bringen, Messwert ablesen.
Danach die Sonde um 180° drehen, erneut Messwert
ablesen.
Der größere Messwert bestimmt die Strömungs-
richtung.
Strömungen messen
Unbekannte Strömungsrichtungen
erkennen
Typische Richtungscharakteristik
100
90
80
70
60
50
40
30
20
10
0
-180 -150 -120 -90 -60
Einsatztemperatur ...............-20...+70 °C
Messwertaufnehmer: ............Hitzdraht
Messbereich: ........................0...20,00 m/s
Einsatzfenster
Genauigkeit: .........................± (0,03 m/s + 4% v.Mw.)
(bei 22 °C)
Temp.Kompensation
Abweichungen (m/s) .............< ± 0,2 % v. Mw/°C
Ansprechzeit t
t
und einer Strömung v = 3 m/s) ca. 45 sec.
Abgeglichen im Freistrahl Ø 350 mm, Bezugs-
druck 1013 hPa, bezogen auf testo Referenz DKD-
Labor Strömung.
Vorgehensweise beim Messen in Strömungen mit
unbekannter Strömungsachse.
Bei Messungen dieser Art ist die Sonde um 360 ° zu
drehen.
Dabei den Messwert ständig im Auge behalten.
Der Maximalwert bestimmt hier die Strömungsrichtung
die dann mittels Markierung abgelesen werden kann.
-30 0 30 60 90 120 150
Verdrehwinkel (¡)
Nach der Messung ist die Schutzkappe wieder zu
schließen. Achten Sie darauf das die Schutzkappe
über den O-Ring geschoben und somit ein bestmögli-
cher Schutz erreicht wird.
Technische Daten
(0...20 m/s)
-10...+60 °C
.....................< 1 sec.
99
(bei einem Temperatursprung von 25 °C auf 60 °C
90
180
