- Seite 1 Drucktaupunkt-Fühler 0636.9840 / 0636.9841 Anwendungshinweise...
-
Seite 2: Inhaltsverzeichnis
Inhalt Gerätebeschreibung ..............3 Benutzerhinweise ...............4 Sicherheitshinweise ..............5 Klapp-Ferrit ................5 Inbetriebnahme ................6 Der Drucktaupunkt-Fühler ............6 Messen ..................7 Wartung ..................8 Kontroll- und Abgleichmöglichkeiten ........9 Technische Daten ..............12 Garantie ................12 Bestelldaten ................13 Anhang A ...................14 Erforderliche Drucktaupunktwerte t ........14 Anhang B ...................15 Taupunktdiagramm für Druckluft ...........15 Dieses Produkt erfüllt laut Konformitätsbescheinigung die Richtlinien gemäß... -

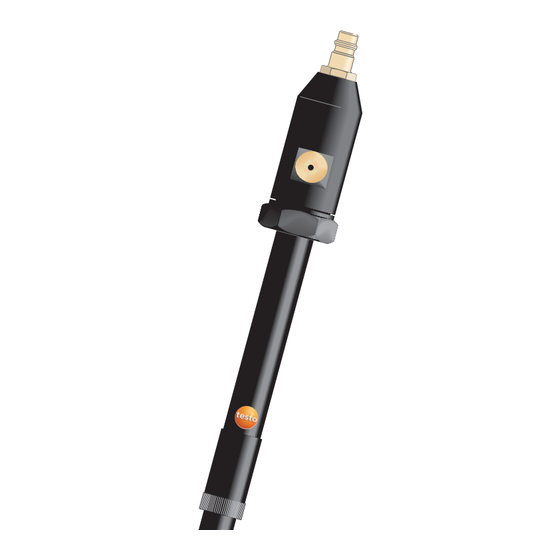

Seite 3: Gerätebeschreibung
Gerätebeschreibung PTFE-Sinterkappe Temperatursensor Feuchtesensor Einschraubgewinde Norm-Stecknippel Steckkopf- Anschlussleitung Ventil Messkammer Feuchte- Temperaturfühler Überwurfhülse Steckkopf... -
Seite 4: Benutzerhinweise
Der Standardfühler 0636.9840 genügt für die meisten Messungen in Druckluftleitungen (z.B. an Kältetrock- nern im Bereich von 0...2 °C t ). Der Präzisionsfühler 0636.9841 ist der ideale Fühler für hochgenaue Messun- gen im Restfeuchtebereich (z.B. an Adsorptionstrocknern bis --40 °C t pd ). -
Seite 5: Sicherheitshinweise
Bei starker elektromagnetischer Belastung (Störeinstrahlung durch externe Quellen) kann es zu fehlerhaften Messungen kommen. Mit dem beiliegenden Klapp-Ferrit erfüllt der Fühler laut Konformitätsbescheinigung die Richtlinien gemäß 2004/108/EG. Fixieren Sie den Klapp-Ferit an der Anschlussleitung: Geräte- 300mm stecker Die Leitung kann auch weiterhin für andere Testo-Fühler eingesetzt werden. -
Seite 6: Inbetriebnahme
Inbetriebnahme Der Drucktaupunkt-Fühler Die Messkammer auf den Adapter des Feuchtefühlers aufsetzen. Fühler von Hand, druckdicht verschrauben. Der Feuchtefühler kann auch ohne PTFE-Sinterkappe Ventil für Achten Sie darauf, daß die Messkammer Luftdurchsatz und das Ventil nicht verschmutzt sind! Über das Ventil kann die Menge, der aus der Messkammer abströmenden Luft eingestellt werden, um eine optimale Anströmung des Feuchtesensor zu erreichen. -
Seite 7: Messen
Druckluft, sowie ver- schmutzte Sensoren bzw. PTFE-Sinterkappen verlängern die Einstellzeit. Die Ansprechzeit beträgt 1...5 Minuten (typisch 2 Minuten). Warten Sie bis die Messwerte sta- bil sind (ca. 60 Sek. keine Veränderung der Mess-werte). Anzeige testo 645/445 MESSORTBEZEICHN. 41,3 25,1 °C 11,1 td°C... -
Seite 8: Wartung
Wartung Im Fühlerkopf befindet sich ein robuster, langzeit-stabi- ler Feuchtesensor. Je nach Einsatz und Verschmutzung empfehlen wir eine jährliche bis viertel-jährliche Kontrolle mit unserem Kontroll- und Abgleichset 0554.0660. Beachten Sie die Hinweise auf Seite 10. Verschmutzte Sensoren mit Alkohol (Isopropanol) oder destilliertem Wasser reinigen. -
Seite 9: Kontroll- Und Abgleichmöglichkeiten
Meßgrößen ”Relative Feuchte” und ”Tau- punkt” wurden die Werte für die relative Feuchte über gesättigten Lithiumchlorid (LiCl) und Natrium-chlorid (NaCl) Lösungen bei testo neu spezifiziert. LiCl 11,3% rF, NaCl 75,3% rF bei Nenntemperatur +25 °C Diese verbesserten Werte gelten auch für alle bisher gelieferten Kontroll- und Abgleichsets entgegen der- bislang spezifizierten Werte. - Seite 10 Feinabgleich im Werk bei -40 °C Drucktaupunkt unterzogen. Eine Kontrolle mit dem Kontroll- und Abgleichset ist möglich. Für den Abgleich der Präzisionsfühler sind die Salztöpfchen nicht geeignet. Ein Präzisionsabgleich ist nur bei testo durchzuführen oder mit entsprechend hochpräzisen Referenzsystemen (Taupunktspiegel- meßgeräte für Druckluft). Überwurfhülse...
- Seite 11 Achtung Der Feinabgleich ist nur sinnvoll bei Verwendung von hochpräzisen Referenzsystemen und bei Beachtung entsprechender Angleichzeiten (mindestens 15 Minu- ten).Der Fühler 0636.9841 ist bereits werkseitig für die Feuchtemessung in Druckluftanlagen optimiert. Durchführung des Feinabgleichs - Überwurfhülse abschrauben. - Drehschalter nach rechts auf ”Offset” stellen.
-
Seite 12: Technische Daten
Technische Daten ® Messwertaufnehmer: ..... testo -Keramik-Sensor Messbereich: ......... 0...100 %rF, Drucktaupunkt t 0636 9840: ..-20 °C t …+50 °C t Drucktaupunkt t 0636 9841: ..-40 °C t …+50 °C t Druckbereich: ........ Überdruck bis 15 bar Genauigkeit Temperatur:* ..... ±0,4 °C Auflösung: ........ -
Seite 13: Bestelldaten
Messkammer, Bedienungsanleitung Präzisionsfühler ........0636.9841 Messkammer, Bedienungsanleitung Steckkopf-Anschlussleitung (1,5 mtr.) für testo 445/645 ........0430.0143 Steckkopf-Anschlussleitung (5 mtr.) für testo testo 445/645 ......0430.0145 Messkammer ............0554.3303..............Feuchtesensor ........0420.0023 Temperatursensor ........0420.1242 Feuchtekontroll- und Abgleichset ..0554.0660 11,3% rF, 75,3% rF, Bedienungsanleitung PTFE-Sinterkappe ......... -
Seite 14: Erforderliche Drucktaupunktwerte T Pd
Anhang A Erforderliche Drucktaupunktwerte t An die Druckluftqualität werden je nach Anwendung verschiedene Anforderungen gestellt. Da die Korrosionsgeschwindigkeit ab ca. 50 % rF auf Stahloberflächen stark zunimmt sollte dieser Wert auf keinen Fall überschritten werden. Anwendungsgebiet erforderliche Drucktaupunkte t Werksluft, Innenleitungen 10 °C …... -
Seite 15: Taupunktdiagramm Für Druckluft
Anhang B Taupunktdiagramm für Druckluft Dieses Diagramm gibt Aufschluß über die Drucktaupunkt-Veränderung bei Druckverlust. Als Beispiel ist ein Druckverlust von 8 bar auf 6 bar Betriebsüberdruck dargestellt. Der Drucktaupunkt wandert in diesem Falle von 10 °C auf 6°C ab. Der Wasser- gehalt sinkt von 9 g/m auf 7g/m Die Werte beziehen sich auf... - Seite 16 SE & Co. KGaA Postfach 11 40, 79849 Lenzkirch Testo-Straße 1, 79853 Lenzkirch Telefon: (07653) 681-0 Fax: (07653) 681-100 E-Mail: info@testo.de Internet: http://www.testo.com 0973 0609 de 07...
