6

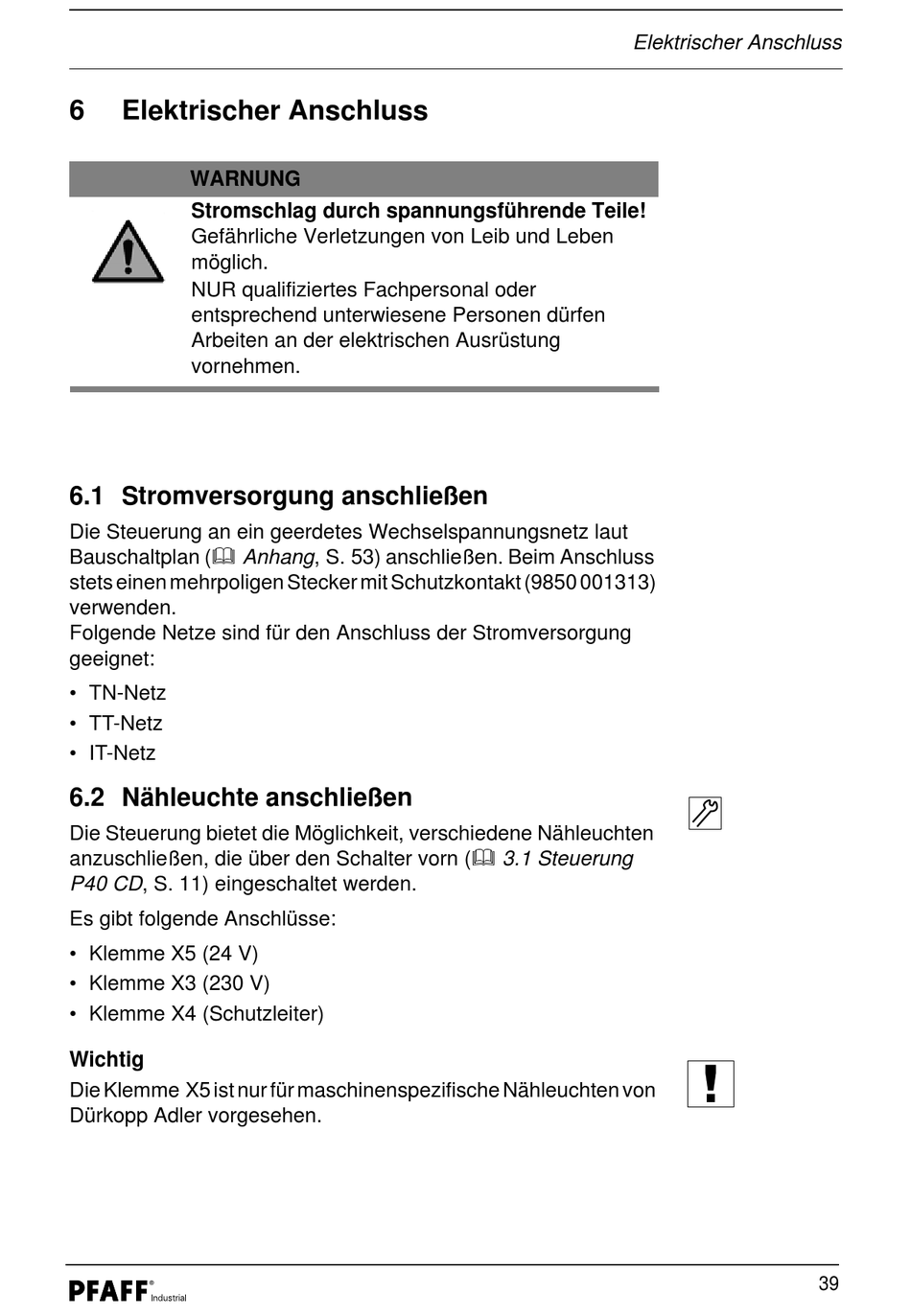

Elektrischer Anschluss
WARNUNG
Stromschlag durch spannungsführende Teile!
Gefährliche Verletzungen von Leib und Leben
möglich.
NUR qualifiziertes Fachpersonal oder
entsprechend unterwiesene Personen dürfen
Arbeiten an der elektrischen Ausrüstung
vornehmen.
6.1 Stromversorgung anschließen
Die Steuerung an ein geerdetes Wechselspannungsnetz laut
Bauschaltplan ( Anhang, S. 53) anschließen. Beim Anschluss
stets einen mehrpoligen Stecker mit Schutzkontakt (9850 001313)
verwenden.
Folgende Netze sind für den Anschluss der Stromversorgung
geeignet:
• TN-Netz
• TT-Netz
• IT-Netz
6.2 Nähleuchte anschließen
Die Steuerung bietet die Möglichkeit, verschiedene Nähleuchten
anzuschließen, die über den Schalter vorn ( 3.1 Steuerung
P40 CD, S. 11) eingeschaltet werden.
Es gibt folgende Anschlüsse:
• Klemme X5 (24 V)
• Klemme X3 (230 V)
• Klemme X4 (Schutzleiter)
Wichtig
Die Klemme X5 ist nur für maschinenspezifische Nähleuchten von
Dürkopp Adler vorgesehen.
Elektrischer Anschluss
39
