Vanderbilt CVMW4010-IR Schnellstartanleitung Seite 13

CVMW4010
Bohren Sie entsprechend der Bohrschablone zwei Löcher für Dehnschrauben und ein Loch für Kabel.
2.
Befestigen Sie die Halterung für die Schrägmontage an der Decke.
3.
Entfernen Sie die Kuppel von der Kamera.
4.
(optional) Setzen Sie die Speicherkarte in die Kamera ein. Siehe hierzu Abschnitt 2.4.
5.
Verlegen Sie die Kabel, und befestigen Sie die Kamera mit drei Schneidschrauben (im Lieferumfang enthalten)
6.
an der Halterung für die Schrägmontage.
Passen Sie den Überwachungswinkel der Kamera an. Siehe hierzu Schritt 4 in Abschnitt 2.1.
7.
Setzen Sie die Kuppel wieder auf die Kamera auf.
8.
© Vanderbilt 2017
Screw
Hole

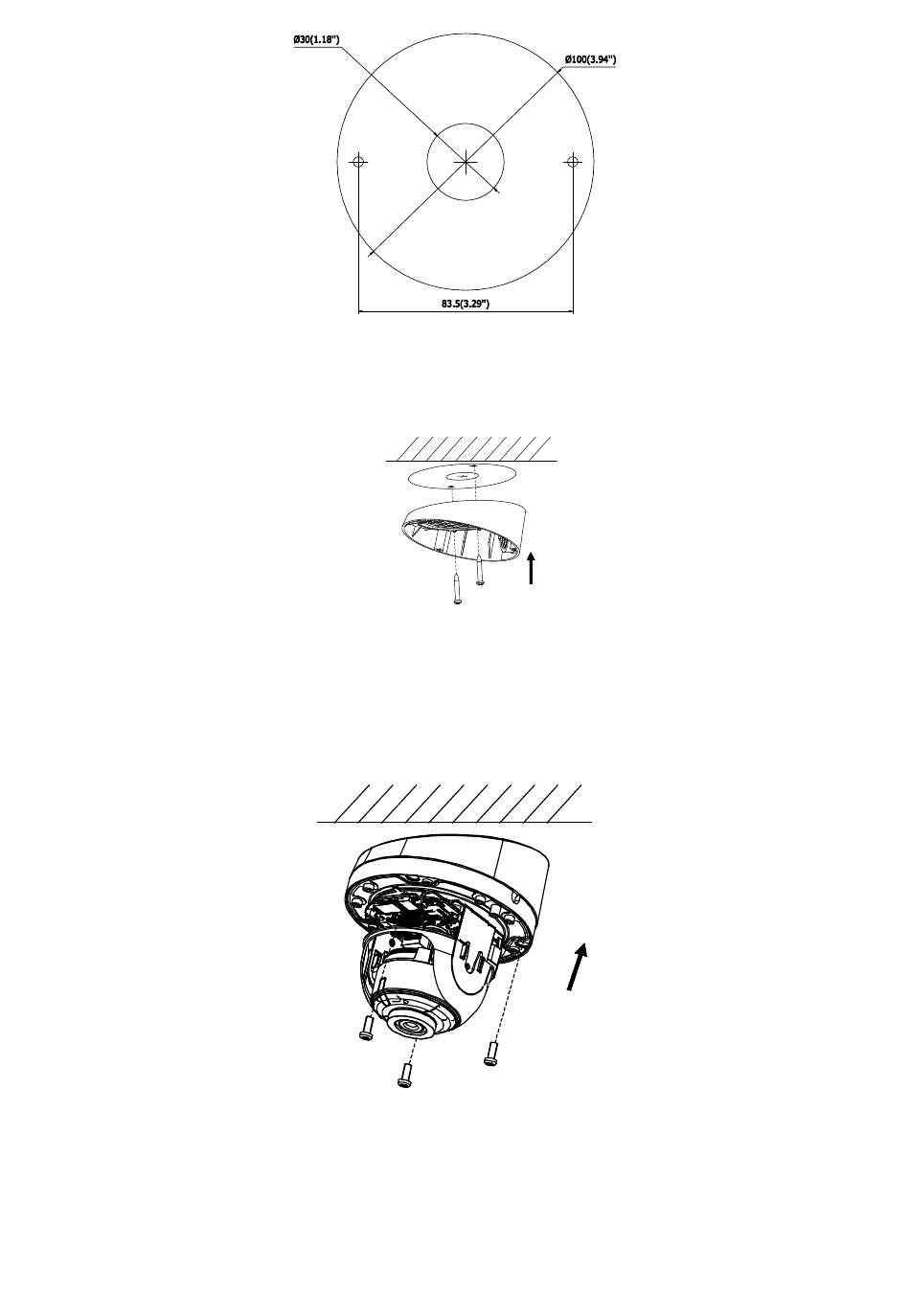

Abbildung 2-16 Bohrschablone
Abbildung 2-17 Befestigen der Halterung für die Schrägmontage
Abbildung 2-18 Befestigen der Kamera an der Wandhalterung
Ceiling Mounting
Screw
Hole
Cable
Hole
Schnellstartanleitung
12
