Vanderbilt CVMW4010-IR Schnellstartanleitung Seite 11

CVMW4010
Schrauben Sie die Abdeckung der Verteilerdose ab.
3.
Verlegen Sie die Kabel, und schließen Sie sie an.
4.
Kabel für die Stromversorgung, den Netzanschluss usw. werden durch die seitliche Öffnung der Verteilerdose
geführt. Die Kabel der Kamera werden durch den Aufsatz und die Halterung geführt.
Schrauben Sie die Abdeckung wieder auf.
5.
Entfernen Sie die Kuppel von der Kamera.
6.
(optional) Setzen Sie die Speicherkarte in die Kamera ein. Siehe hierzu Abschnitt 2.4.
7.
Befestigen Sie die Kamera mit drei Schneidschrauben (im Lieferumfang enthalten) am Aufsatz der
8.
Wandhalterung.
© Vanderbilt 2017
Cover

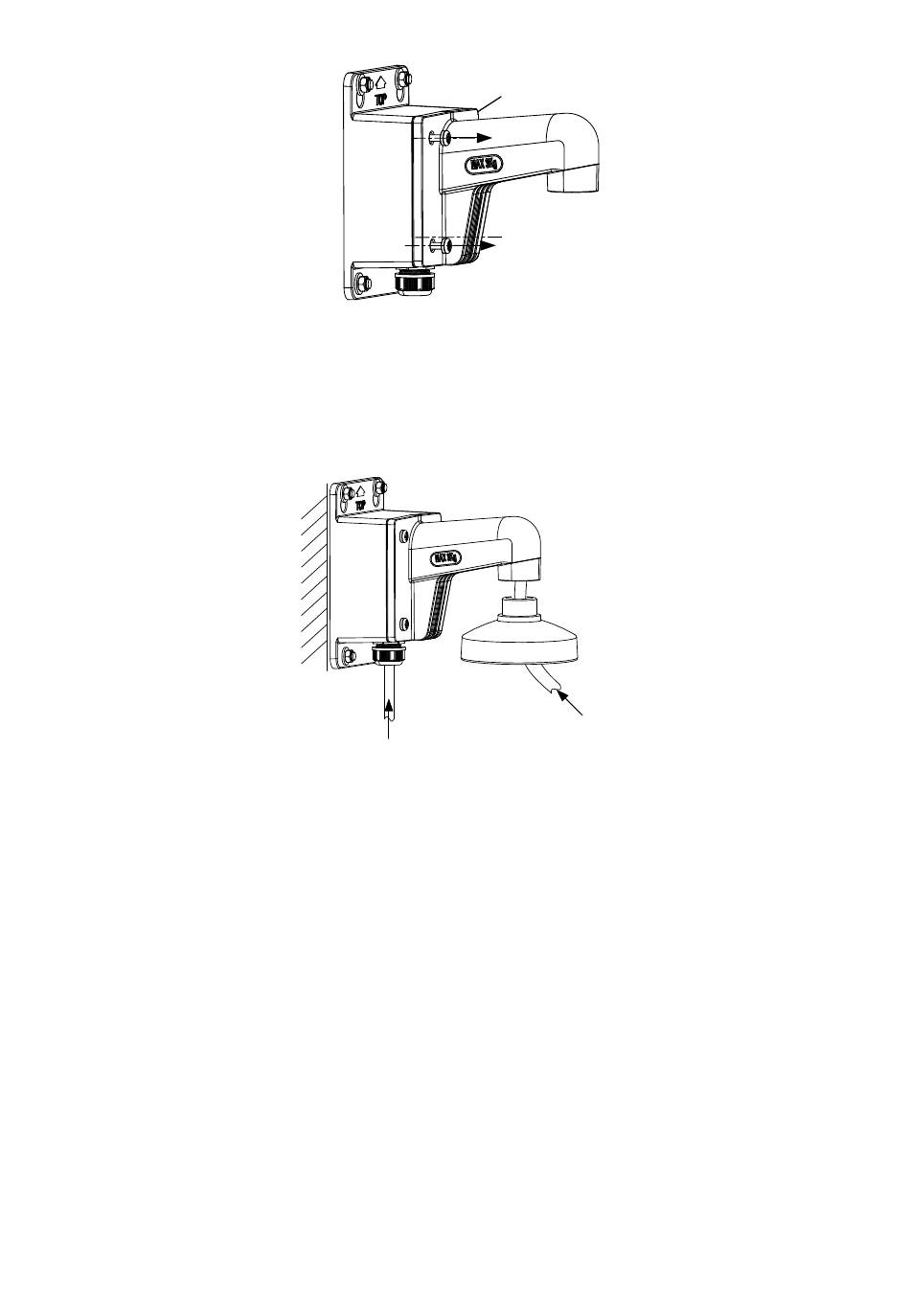

Abbildung 2-12 Abschrauben der Abdeckung
Source Cable
Abbildung 2-13 Kabelführung
Camera Cable
Schnellstartanleitung
10
