Wandmontage Mit Verteilerdose - Vanderbilt CVMW4010-IR Schnellstartanleitung

CVMW4010
Passen Sie den Überwachungswinkel der Kamera an. Siehe hierzu Schritt 4 in Abschnitt 2.1.
7.
Setzen Sie die Kuppel wieder auf die Kamera auf.
8.
2.2.2

Wandmontage mit Verteilerdose

Die Wandhalterung mit Verteilerdose ist nicht im Lieferumfang enthalten. Für diese Art der Montage müssen Sie die
passende Halterung separat bestellen.
Schritte:
Markieren Sie die Löcher für die Schrauben an der gewünschten Stelle.
1.
Befestigen Sie die Halterung mit vier Dehnschrauben an der Wand.
2.
© Vanderbilt 2017

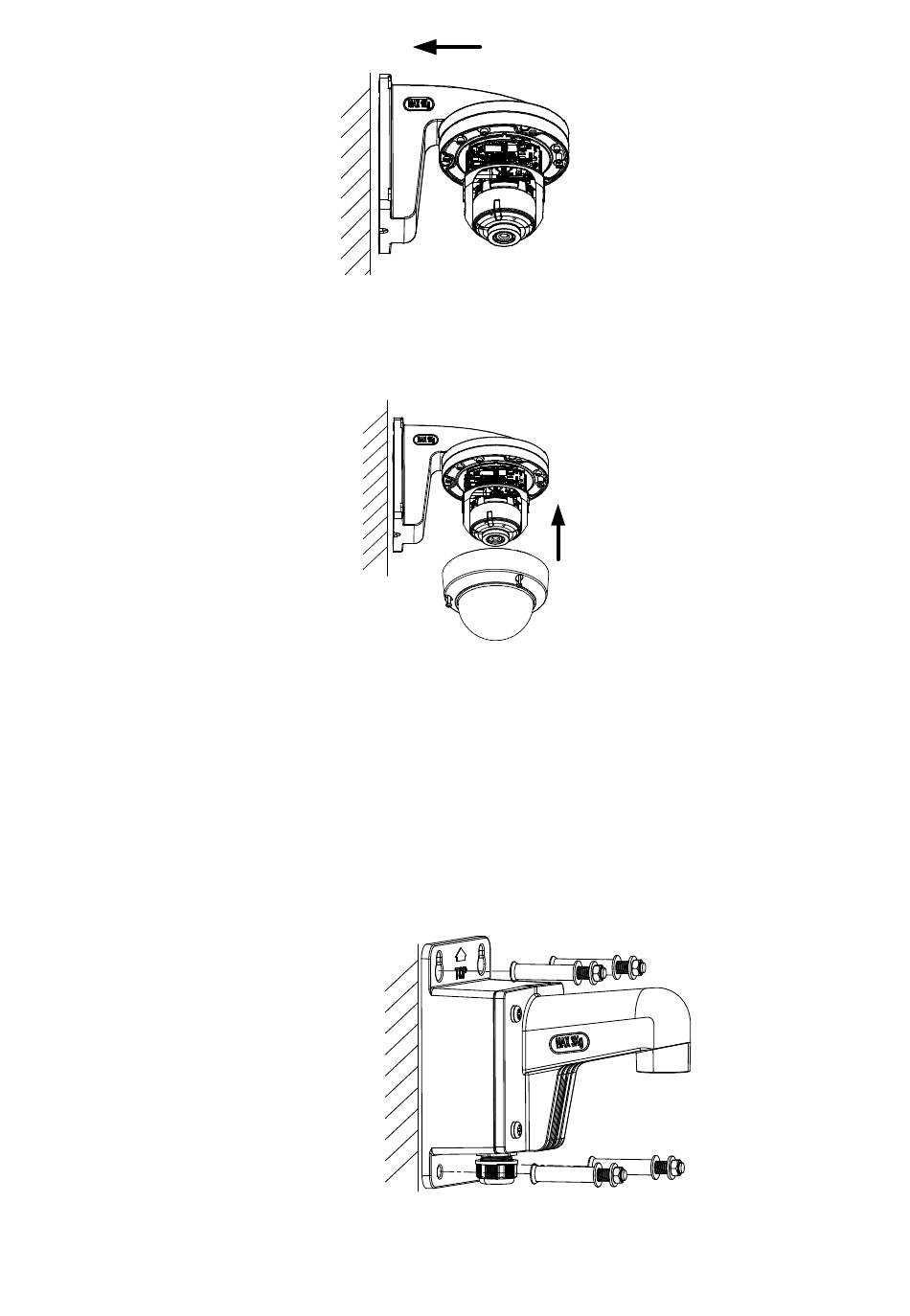

Abbildung 2-9 Befestigen der Wandhalterung an der Wand
Abbildung 2-10 Aufsetzen der Kuppel
Abbildung 2-11 Befestigen der Halterung
Schnellstartanleitung
9
