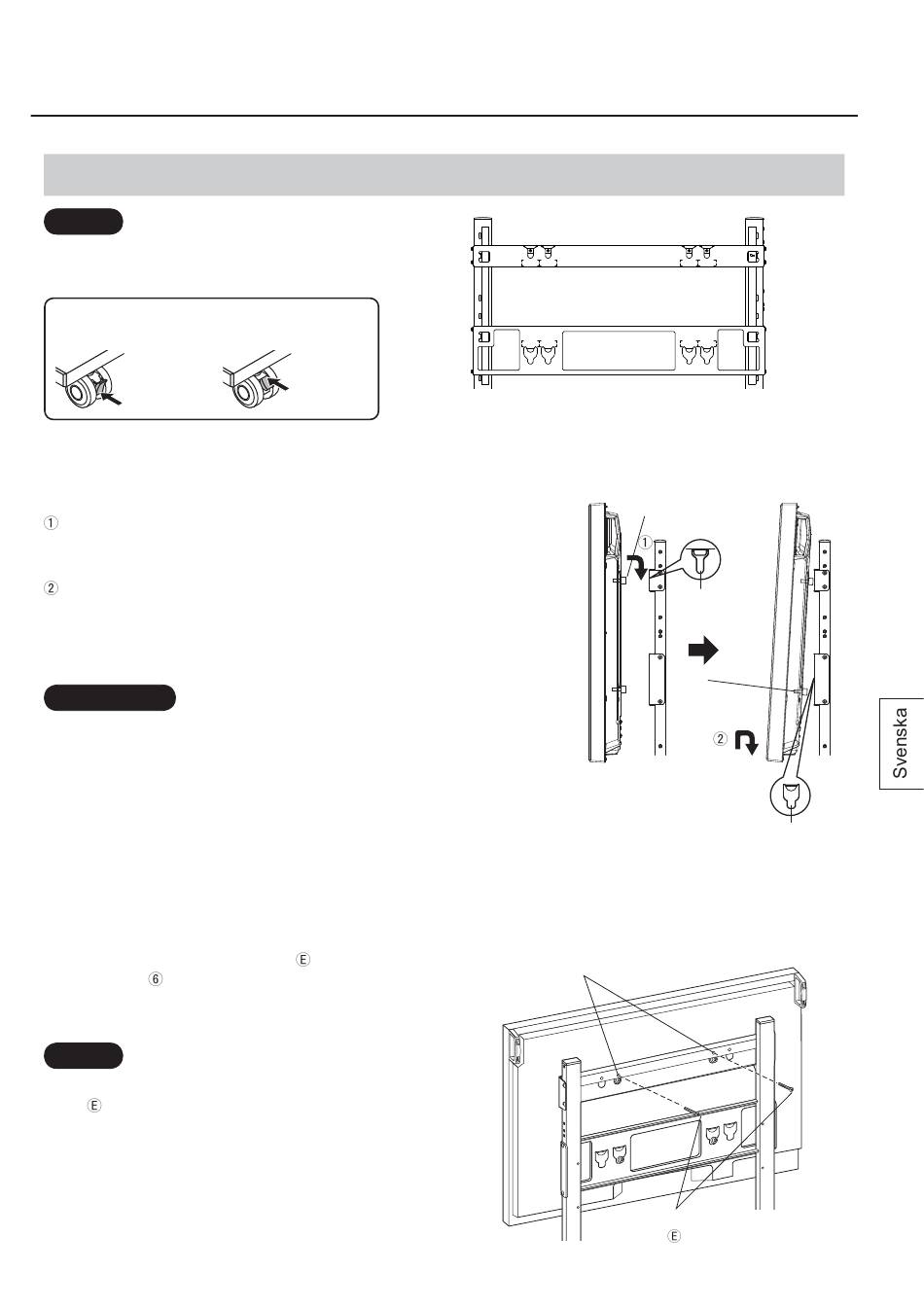

3. Montering på stativet
Anm.
Lås hjulen innan du passar in plasmaskärmen.
Låsning och upplåsning av hjulen
Hjulen låsta
Tryck på
spakens
nederdel
1. Montering av plasmaskärm
Haka fast de övre isoleringsdistanserna i
plasmaskärmen i det flyttbara stativet och sänk
försiktigt ner plasmaskärmen på på plats.
Lyft plasmaskärmen något och för in de nedre
isoleringsdistanserna i det flyttbara stativets
nedre hål och dra sedan plasmaskärmen rakt ner
och på plats.
Observera
Om plasmaskärmen lyfts för högt kommer den att falla
med möjlig personskada som följd.
2. Infästning av plasmaskärmen
Dra fast det två fästskruvarna
över fäste .
(Åtdragningsmoment: 1,5 till 2 N•m)
Anm.
Se till att du drar åt fästskruvarna för infästning av
enhet på vänster och höger sida för att förhindra att
plasmaskärmen lossnar.
Hjulen olåsta
Tryck på
spakens
överdel
i plasmaskärmens
A B
A B
Markering A: 58 tum
Markering B: 42/50 tum
Övre isoleringsdistans
Hål för enhetens infästning
(Använd skruvhålen över uttagen
med isatta isoleringsdistanser)
Skruv för att säkra
enheten
B A
B A
Uttag i den
övre delen
Undre
isoleringsdistans
Hål i den undre delen
