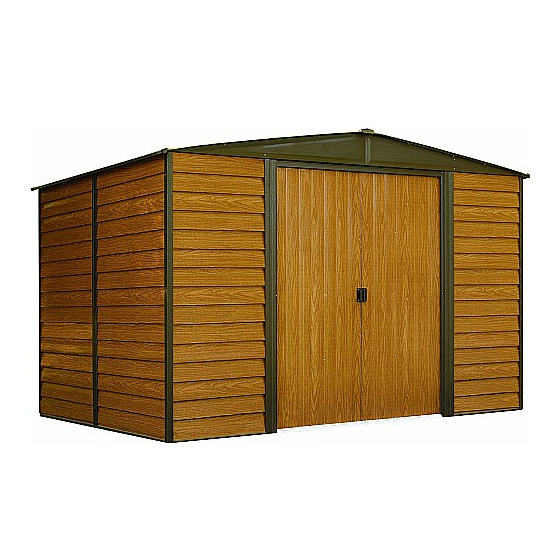

Arrow ED65 Montageanleitung
Verwandte Anleitungen für Arrow ED65
Inhaltszusammenfassung für Arrow ED65
- Seite 1 Gerätehaus LA01 Modell Nr. ED65 GD65-B Der größte Hersteller von Unterstellgebäuden weltweit 708451207 MONTAGEANLEITUNG DES Gerätehauses-DIE MONTAGE IST EINFACH...
-
Seite 2: Bevor Sie Anfangen
BEVOR SIE ANFANGEN KA02 AUFBAUANLEITUNG Bevor Sie mit der Montage beginnen, lesen Sie sich diese Montageanleitung sorgfältig durch. Die Montage ist einfach. Folgen Sie dieser Montageanleitung schrittweise. ACHTUNG DAS GERÄTEHAUS SOLLTE MÖGLICHST AN EINER WINDGESCHÜTZTEN STELLE UND NICHT BEI STÜRMISCHEM WETTER AUFGESTELLT WERDEN. ES IST GEFÄHRLICH, EIN TEILWEISE MONTIERTES HAUS STEHEN ZU LASSEN. -
Seite 3: Planen Sie Voraus
PLANEN SIE VORAUS KA03 BEVOR SIE MIT DER MONTAGE BEGINNEN Suchen Sie sich einen trockenen und möglichst windstillen Tag aus. Beginnen Sie mit der Montage rechtzeitig. Lassen Sie ein unfertiges Haus nicht über Nacht stehen. VORSICHT bei feuchtem oder schlammigen Untergrund. Bauen Sie das Haus zu zweit oder zu mehreren auf, denn mit Teamwork geht alles leichter. -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE KA04 •Benutzen Sie Arbeitshandschuhe. Einige Teile •Seien Sie besonders vorsichtig, wenn Sie können scharfkantig sein. Elektrowerkzeug benutzen. sichere Kante scharfe Kante scharfe Kante sichere Kante •Versuchen Sie auf keinen Fall ein Gerätehaus •Halten Sie Kinder und Haustiere vom aufzubauen, wenn Teile fehlen sollten. Denn ein Montageplatz fern. -
Seite 5: Wartung Und Pflege
WARTUNG UND PFLEGE KA05 DACH Halten Sie das Dach frei von Laub und Schnee. Eine hohe Schneelast auf dem Dach kann das Gerätehaus beschädigen und unsicher machen. In Gegenden, in denen extrem viel Schnee fällt und bei Gerätehäusern, die im Winter selten oder schlecht zu erreichen sind, empfehlen wir, den Dachfirst zusätzlich mit Kanthölzern abzustützen. - Seite 6 MÖGLICHKEIT 1: ARROW BODENRAHMEN-BAUSATZ: (Bestellnr. FB5465) Dieser einfache Bausatz von Arrow enthält die beste Basis für Ihren Lagerschuppen. Gelagerte Gegenstände kommen so nicht mit dem Boden in Berührung. Dieser Bausatz sollte wie folgt verwendet werden: A. Zur Unterstützung eines Sperrholzbodens. B.
- Seite 7 Schrauben (192) (mit Schrauben verpackt) 65109 66646 67293 66045 Hutmuttern (2) U-Scheiben (96) Dichtungsband (1) Türgriff (2) (mit Schrauben verpackt) (3 x 40) 66183 66769 66382 Eckabschluß 67468 (Arrow Logo) Türgleiter (4) untere Türführung (4) (2 rechts/2 links) Firstblende (2)
-
Seite 8: Inhaltsverzeichnis
Stückliste LA08 Anzahl Check- Abb. Nr. Teil-Nr. Bezeichnung in Karton Liste 9403 Bodenrahmen, vorne 9914 Bodenrahmen, hinten 9907 Dachrahmen, hinten 9396 Türlaufschiene 5997 Giebel, links 5996 Giebel, rechts 9402 Bodenrahmen, Seite 5288 Eckpfosten 9912 Dachrahmen, Seite 7311 Türpfosten 9344 Seitenstreben 9911 Seitenpaneel 6658... - Seite 9 MONTAGE NACH NUMMERN LA09...
-
Seite 10: Hierzu Benötigen Sie Folgende Teile
● Hierzu benötigen Sie folgende Teile ● Schritt 1 ● ● ● ● ● 9396 Türlaufschiene (1) Vormontage derTürlaufschiene KV10 Hinweis: Die Bohrungen in der Oberseite der Türlaufschienen- gruppe sind zur späteren Befesti- gung des Giebels an die Oberseite der Vorderwand vorgesehen. 66769 Führen Sie die Türgleiter wie gezeigt vom Ende der Türlauf-... -
Seite 11: 9403 Bodenrahmen, Vorne
● Hierzu benötigen Sie folgende Teile ● ● ● ● ● ● 9403 Bodenrahmen, vorne (1) Schritt 2 ● ● ● ● ● 9914 Bodenrahmen, hinten (1) Bodenrahmen ● ● ● ● ● 9402 Bodenrahmen, Seite (2) LA11 HINTEN RECHT 9402 9914 Setzen Sie die vormontierten... -
Seite 12: 9907 Dachrahmen, Hinten
● ● ● ● ● 5288 Eckpfosten (4) ● Hierzu benötigen Sie folgende Teile ● ● ● ● ● ● Türlaufschienenmontage (1) Schritt 3 ● ● ● ● ● 9907 Dachrahmen, hinten (1) Pfosten/Oberrahmen ● ● ● ● ● 9912 Dachrahmen, Seite (2) LA12 HINWEIS Die Montage des Rests des Hauses wird... - Seite 13 ● Hierzu benötigen Sie folgende Teile ● ● ● ● ● ● 7311 Türpfosten (2) Schritt 4 ● ● ● ● ● 9344 Seitenstreben (4) Türpfosten/Streben LA13 Die Türpfosten verstärken die Türöffnung und geben einen attraktiven Rand. Die Streben dienen als Befestigungsfläche für die Seitenpeneele.
- Seite 14 ● Hierzu benötigen Sie folgende Teile ● Schritt 5 ● ● ● ● ● 9911 Paneel, Seite (6) Seitenpaneel LA14 Jede Schraube in der Wand erfordert eine U-Scheibe. Schieben Sie das Seitenpaneel in die Kanäle der Eckpfosten, flache Kante nach oben gerichtet, untere SCHRITT Kante ruht auf dem Bodenrahmen.
- Seite 15 ● Hierzu benötigen Sie folgende Teile ● ● ● ● ● ● 9910 Paneel, hinten (3) Schritt 6 ● ● ● ● ● 9913 Paneel, vorne (3) Hinter-/Vorderpaneel LA15 SCHRITT SCHRITT Schieben Sie das Hinterpaneel in die Kanäle der Befestigung der Befestigen Sie den oberen Mittenteil Eckpfosten zum hinteren Teil des des letzten Paneels an der Strebe.
-
Seite 16: 5997 Giebel, Links
● Hierzu benötigen Sie folgende Teile ● ● ● ● ● ● 5996 Giebel, rechts (2) Schritt 7 ● ● ● ● ● 5997 Giebel, links (2) Giebel/Winkel ● ● ● ● ● 6658 Dachträgerwinkel (2) LA16 Die Giebel werden oben auf die vorderen und hinteren Wände aufmontiert und tragen das Dach. -
Seite 17: 5964 Dachträger
● Hierzu benötigen Sie folgende Teile ● ● ● ● ● ● 5964 Dachträger (1) Schritt 8 ● ● ● ● ● 5982 Dachrahmen, Seite (1) Dachträger/Winkel LA17 Den Dachträger mit den kleinen Bohrungen nach oben zeigend am Dachträgerwinkel des vorderen SCHRITT Giebels befestigen. -
Seite 18: 6442 Dachpaneel, Rechts
● Hierzu benötigen Sie folgende Teile ● Schritt 9 ● ● ● ● ● 6442 Dachpaneel, rechts (1) Dachpaneel, rechts LA18 Zur Montage der Dachpaneele benötigen Sie ein Stufenleiter. Beginnen Sie mit den Dachpaneelen an der hinteren, rechten Seite. Alle Schrauben auf dem Dach müssen SCHRITT mit einer U-Scheibe unterlegt werden. -
Seite 19: 6443 Dachpaneel, Links
● Hierzu benötigen Sie folgende Teile ● Schritt 10 ● ● ● ● ● 6443 Dachpaneel, links (1) Dachpaneel, links LA19 Montieren Sie ein linkes Dachpaneel an der hinteren Ecke links des Daches. SCHRITT 6443... -
Seite 20: Vorderseite Des Daches
● Hierzu benötigen Sie folgende Teile ● ● ● ● ● ● 6443 Dachpaneel, links (1) Schritt 11 Vorderseite des Daches ● ● ● ● ● 6442 Dachpaneel, rechts (1) LA20 Überkleben Sie die Fuge an der HINWEIS HINWEIS Sollten sich die Löcher in den Die schmale Rippe des Dachspitze mit Dichtungsband. -
Seite 21: 6015 Dachrand
● Hierzu benötigen Sie folgende Teile ● Schritt 12 ● ● ● ● ● 6869 Firstabdeckung (1) Firstabdeckung/Dachränder ● ● ● ● ● 6015 seitl. Dachrand (2) LA21 Die Firstabdeckung mit SCHRITT Schrauben auf dem fertigen Dachabschnitt installieren. 6869 SCHRITT Die Rippe des Dachpaneels, Firstblende und Firstabdeckung mit Schrauben und Muttern zusam-... -
Seite 22: Vormontage Der Türen
● Hierzu benötigen Sie folgende Teile ● ● ● ● ● ● 6657 mittlere Türversteifung (2) Schritt 13 Vormontage der Türen ● ● ● ● ● 10482 rechte und linke Türen (2) ● ● ● ● ● 10499 horiz. Türversteifung (4) LA22 Befestign Sie die mittlere Türversteifung und den Griff mit... -
Seite 23: Montage Der Türen Und Justierung
● Hierzu benötigen Sie folgende Teile ● ● ● ● ● ● recht Türgruppe (1) Schritt 14 ● ● ● ● ● linke Türgruppe (1) Montage der Türen und Justierung KV23 horiz. Türversteifung Giebel Türlaufschiene Türgleiter Vom Gebäudeinneren setzen Sie die Unterseite der rechten Türgruppe (links, wenn Sie im Gebäude sind) hinter dem Türpfosten in die vordere... - Seite 24 ED65 GD65-B LA24 1. Vermeiden Sie, die innere und äußere Oberfläche zu EINIGE TATSACHEN ZUM THEMA ROST zerkratzen oder anzuritzen. Rostbildung ist ein natürlicher Oxydationsvorgang, der 2. Verwenden Sie alle mitgelieferten U-Scheiben. auftritt, wenn unbehandeltes Metall Feuchtigkeit ausgesetzt ist. Zu den Problemzonen gehören Bohrungen für 3.
