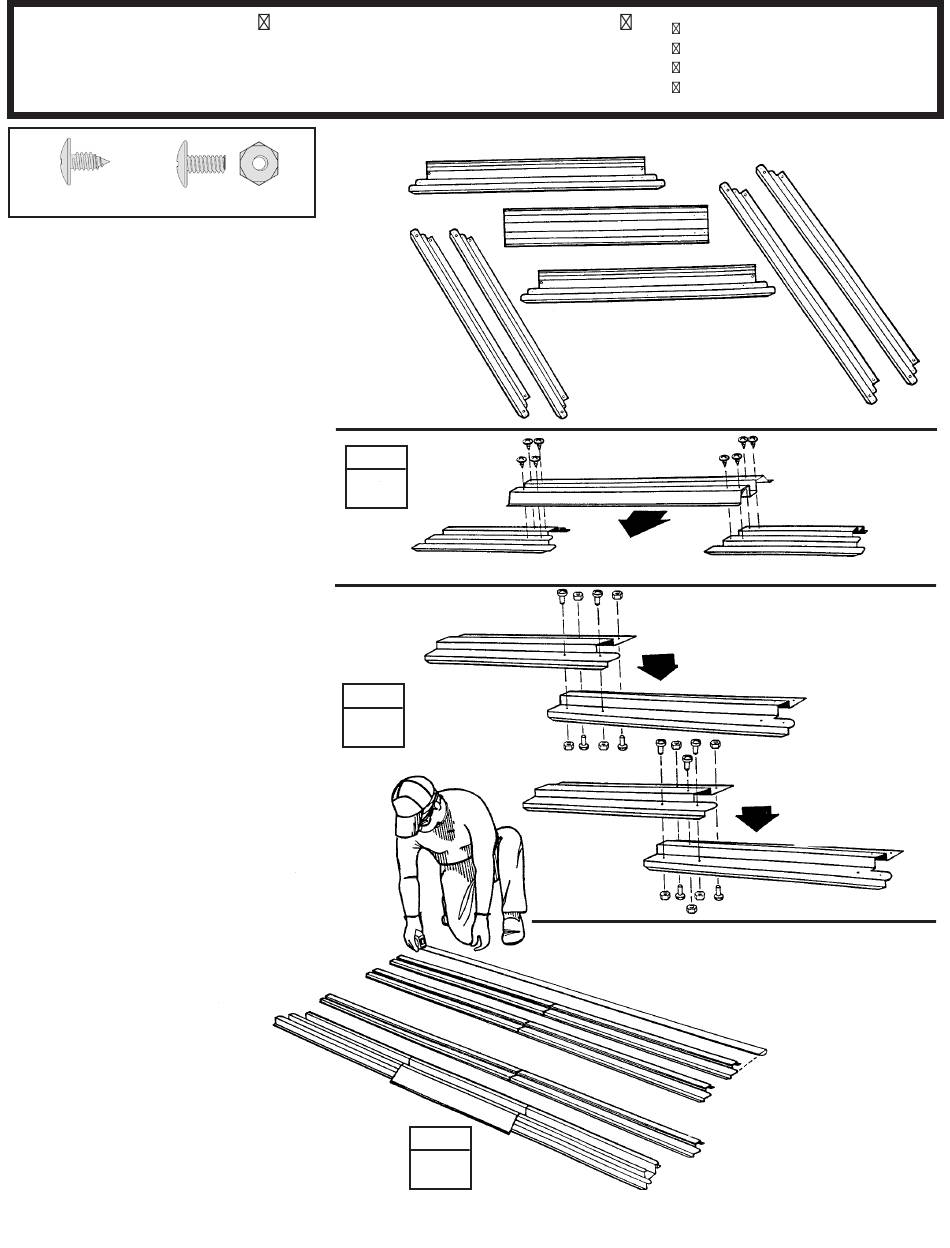

Schritt 1
KD10
(8)
Der vordere Bodenrahmen besteht
aus drei Stücken. Die seitlichen
Bodenrahmen und der hintere
Bodenrahmen bestehen aus zwei
Stücken. Die Bohrungen in den Teilen
decken sich, wenn die Teile mit der
richtigen Überlappung aufeinander
gelegt werden. Die Abbildungen
zeigen die richtige Gesamtlänge für
Seiten, Rückseite und Vorderseite.
Gehen Sie wie folgt vor:
1
L e g e n S i e d i e v o r d e r e n
Bodenrahmenteile wie gezeigt
nieder. Zentrieren Sie die Rampe
auf den zwei vorderen Bodenrahmen,
wobei die Ablauföffnungen nach
außen weisen.
Verbinden Sie
die Rahmen mit 8 selbstschn.
Schrauben.
2
Ü b e r l a p p e n S i e d i e s e i t l.
B o d e n r a h m e n u n d h i n t e r e n
Bodenrahmen wie gezeigt.
Bohrungen in den Teilen decken
sich, wenn die Teile mit der rightigen
Überlappung aufeinander gelegt
werden. Die Abbildungen zeigen die
richtige Gesamtlänge der seitl. und
hinteren Bodenrahmen. Verbinden
Sie die Rahmen wie gezeigt, indem
Sie 4/5 Schrauben in jeden
Rahmensatz einschrauben
3
Überprüfen Sie noch einmal die
Längen und halten Sie diese Teile zur
späteren Verwendung bereit.
Hierzu benötigen Sie folgende Teile
Vormontage der
Bodenrahmengruppen
(13)
SCHRITT
1
SCHRITT
2
Die
9367
8934
8937
9367
ABLAUFÖFFNUNGEN
WEISEN NACH
8937
8936
SCHRITT
3
10
8934 Rampe (1)
9367 Bodenrahmen, vorne (2)
8936 Bodenrahmen, hinten (2)
8937 Bodenrahmen, Seite (4)
9367
8934
AUSSEN
Bodenrahmen, Seite 231,5 cm (91 1/8")
8937
Bodenrahmen, hinten
303,2 cm (119 3/8")
231,5 cm (91 1/8")
Seite
231,5 cm (91 1/8")
303,2 cm (119 3/8")
Vorn/hinten
303,2 cm (119 3/8")
8936
Bodenrahmen, vorn
303,2 cm (119 3/8")
9367
8936
