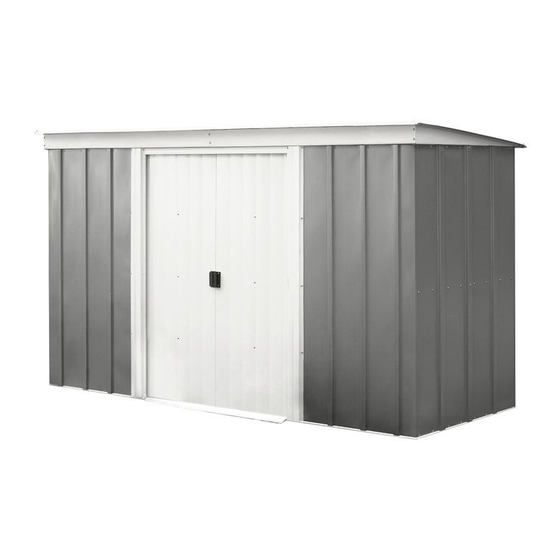

- Seite 1 Gerätehaus CO01-GE PT104 PTG104 PT104EU Modell Nr. PTG104EU 716800118 MONTAGEANLEITUNG DES Gerätehauses-DIE MONTAGE IST EINFACH...
-
Seite 3: Bevor Sie Anfangen
BEVOR SIE ANFANGEN KA02-no AUFBAUANLEITUNG Bevor Sie mit der Montage beginnen, lesen Sie sich diese Montageanleitung sorgfältig durch. Die Montage ist einfach. Folgen Sie dieser Montageanleitung schrittweise. ACHTUNG DAS GERÄTEHAUS SOLLTE MÖGLICHST AN EINER WINDGESCHÜTZTEN STELLE UND NICHT BEI STÜRMISCHEM WET TER AUFGESTELLT WERDEN. ES IST GEFÄHRLICH, EIN TEILWEISE MONTIERTES HAUS STEHEN ZU LASSEN. -
Seite 4: Werkzeug Und Material
PLANEN SIE VORAUS KA03-no BEVOR SIE MIT DER MONTAGE BEGINNEN Suchen Sie sich einen trockenen und möglichst windstillen Tag aus. Beginnen Sie mit der Montage rechtzeitig. Lassen Sie ein unfertiges Haus nicht über Nacht stehen. VORSICHT bei feuchtem oder schlammigen Untergrund. Bauen Sie das Haus zu zweit oder zu mehreren auf, denn mit Teamwork geht alles leichter. -
Seite 5: Sicherheitshinweise
SICHERHEITSHINWEISE KA04-no •Benutzen Sie Arbeitshandschuhe. Einige Teile •Seien Sie besonders vorsichtig, wenn Sie können scharfkantig sein. Elektrowerkzeug benutzen. sichere Kante scharfe Kante scharfe Kante sichere Kante •Versuchen Sie auf keinen Fall ein Gerätehaus •Halten Sie K inder und Haustiere vom aufzubauen, wenn Teile fehlen sollten. -
Seite 6: Wartung Und Pflege
WARTUNG UND PFLEGE KA05-no DACH Halten Sie das Dach frei von Laub und Schnee. Eine hohe Schneelast auf dem Dach kann das Gerätehaus beschädigen und unsicher machen. In Gegenden, in denen extrem viel Schnee fällt und bei Gerätehäusern, die im Winter selten oder schlecht zu erreichen sind, empfehlen wir, den Dach rst zusätzlich mit Kanthölzern abzustützen. - Seite 7 Sockel ABW06 Der Sockel fur Ihr Gerätehaus MÖGLICHKEIT 1: HOLZSOCKEL Bevor Sie mit der Arbeit beginnen, besorgen Sie sich das Material, das Sie hierfür benötigen: druckimprägnierte Kanthölze wasserfestes Sperrholz HINWEIS: An Stellen, an denen es mit Ihrem Geräteschuppen in Kontakt kommen würde, darf kein kesseldruckimprägniertes Holz verwendet werden.
- Seite 8 Verankerung YW07 Verankerung des Gerätehauses Es ist wichtig, daß nach der Montage des Gerätehauses der gesamte Bodenrahmen verankert wird. Wir empfehlen eine der unten aufgeführten Methoden dazu: Verankerung in Holz/Pfosten: Verankerungsset Modell Nr. AK4 1/4" (6 mm) - Holzschrauben benutzen. Die Rahmen Empfohlen für Verwendung mit jeglicher enpfohlenen weisen 1/4"...
- Seite 9 ZUBERHÖRBEUTEL ABW08 Nehmen Sie diese Schrauben aus dem Schraubenbeutel und legen Sie sie bis zum letzten Montageschritt beiseite 65900A 65004 65923 #10B x 1/2" (13 mm) #8A x 5/16" (8 mm) 65103 #8-32 x 3/8" (10 mm) schwarze Schrauben (8) selbstschn.
- Seite 10 Stückliste ABW09 Abb. Teil Anzahl Check Bezeichnung in Karton Liste 10567 hinterer Dachrahmen 6403 Türlaufschienen-Verbindungsstück 10497 Horizontale Türversteifung 10574 Frontblende 10557 Dachblech 10562 Giebel rechts 80015 Giebel links 6892 Dachabschlussleiste rechts 10558 Dachblech rechts 80011 Dachblech links 10571 Dachträger 10564 Wandwinkel, Seite 10545 Wandverstrebung, Seite...
-
Seite 11: Montage Nach Nummern
MONTAGE NACH NUMMERN ABW10... - Seite 12 Hierzu benötigen Sie folgende Teile Schritt 1 8934 Rampe (1) Vormontage der 9367 Bodenrahmen, vorn (2) 8936 Bodenrahmen, hinten (2) Bodenrahmengruppen ABW11 ctr 9367 Der vordere Bodenrahmen besteht 8934 aus drei Stücken. Der hintere Bodenrahmen besteht aus zwei Stücken. Die Bohrungen in den 9367 Teilen decken sich, wenn die Teile mit dem richtigen Überstand aufeinander...
- Seite 13 Schritt 2 Hierzu benötigen Sie folgende Teile 10567 hinterer Dachrahmen (2) Vormontage der 9917 Wandführung, hinten (2) ABW12 ctr Rahmengruppen hinterer Wandführung 300,0 cm (118 1/8") Die Teile für den Hauptrahmen 9917 9917 versteifen die Wände. Diese Teile werden später in der Mitte und an der Oberkante der Rückwand montiert.
- Seite 14 Schritt 3 Hierzu benötigen Sie folgende Teile 10571 Dachträger (2) Vormontage der Dachträger ABW13 ctr Auf den Dachträgern liegen später 10571 die Dachbleche auf. Der Dachträger besteht aus zwei Bauteilen, die sich in der Mitte überlappen. 10571 SCHRITT 119 7/8" Tipp: Diese Teile...
- Seite 15 Schritt 4 6403 Türlaufschienen- Hierzu benötigen Sie folgende Teile Verbindungsstück Montage der Türlaufschiene / Frontblende 9366 Türlaufschiene ABW14 ctr 10574 Frontblende HINWEIS: Türlaufschienen-Verbindungsstück (lackertes Teil) (14) 6403 Die Türlaufschiene trägt zusammen mit der Frontblende die Schiebetüren und versteift die vordere Wand. Fünf Bauteile müssen hierfür montiert werden.
- Seite 16 Schritt 5 Hierzu benötigen Sie folgende Teile vordere Bodengruppe (1) 10544 seitl. Bodenrahmen (2) Bodenrahmen ABW15 ctr hintere Bodengruppe (1) HINTEN RECHT 10544 Setzen Sie die vormontierten SCHRITT 10544 B o d e n r a h m e n t e i l e a u f d a s 8936...
- Seite 17 Hierzu benötigen Sie folgende Teile Schritt 6 6515 Wandpaneel (2) Ecken 9373 Wandpaneel, vorn (2) 6020 Paneel, Ecke (4) ABW16 ctr Schmalseite 6020 (38) Breitseite WICHTIGER HINWEIS Hinten Von diesem Punkt der Montage an brauchen Sie Stunden 6020 und mehr als eine Person. Fahren Sie an dieser Stelle mit der Montage nicht fort, wenn nicht genügend Zeit vorhanden ist, um das Gerätehaus an diesem Tag komplett aufzubauen.
- Seite 18 Rückwandwinkel Hierzu benötigen Sie folgende Teile Wandverstrebung, hinten Schritt 7 Montage der Verstrebungen 10545 Wandverstrebung, Seite 10564 Wandwinkel, Seite ABW17 ctr Montage der Türlaufschiene/Frontblende SCHRITT (46) Die Verstrebungsteile geben den Spalt Die Winkel der Seitenwänden Stabilität und dienen 13/16" Seitenwände müssen der Befestigung der Giebelteile, die (2,1 cm) nach außen zeigen...
- Seite 19 Schritt 8 Hierzu benötigen Sie folgende Teile 6515 Wandblech (2) Montage der Wandbleche ABW18 ctr Schrauben Sie die Wandbleche oben und unten mit Blechschrauben fest. (30) Jedes Wandblech hat an einer Seite Schrauben Sie die Wandbleche eine Versteifung mit Längsknick. Die mit Blechschrauben auf mittlerer Versteifung mit Längsknick sollte Höhe an der Wandverstrebung...
- Seite 20 Schritt 9 Hierzu benötigen Sie folgende Teile 9369 Türpfosten (2) Vordre Führung/Türpfosten 9365 vordere Wandführung (2) ABW19 ctr 9365 (18) Die Türpfosten versteifen die SCHRITT Türö nung und sehen attraktiv aus. Befolgen Sie diese Schritte für beide Gebäudeinneres Türpfosten. Die vorderen Wandführungen Draufsicht mit Schrauben in ihren Positionen SCHRITT...
- Seite 21 Schritt 10 Hierzu benötigen Sie folgende Teile Dachträger Dachträger ABW20 ctr Die unten angegebene Abmessung misst von der Kante des Winkels bis zur Vorderseite des Geräteschuppens. Schrauben Sie den vormontierten Dachträger (kleine Löcher nach oben) mit einer Maschinenschraube am Seitenwandwinkel fest. SCHRITT Ö...
- Seite 22 Schritt 11 Hierzu benötigen Sie folgende Teile 10558 Dachblech rechts Dachbleche rechts/links 80011 Dachblech links ABW21 ctr Legen Sie ein rechtes Dachblech auf die rechte Seite und schrauben Sie es mithilfe von Blechschrauben wie (18) gezeigt an Frontblende, Dachträger Die Dachbleche montieren Sie am und Rückwandwinkel fest.
- Seite 23 Schritt 12 Hierzu benötigen Sie folgende Teile 10557 Dachblech Dachblech 10559 Dachblech ABW22 ctr Verschraubung am (36) Rückwandwinkel M ontieren Sie ein breites Dachblech 10557, ein schmales Im Überlappungsbereich Dachblech 10559 und ein breites mit Maschinenschraube Dachblech 10557 in den gezeigten befestigen Positionen.
- Seite 24 Schritt 13 Hierzu benötigen Sie folgende Teile 10562 Giebel rechts Giebel 80015 Giebel links ABW23 ctr Schrauben Sie den Dachgiebel a m r e c h t e n D a c h b l e c h , a m Seitenwandwinkel und an der (10) Frontblende wie gezeigt mithilfe...
- Seite 25 Schritt 14 Hierzu benötigen Sie folgende Teile 6892 Dachabschlussleiste rechts Dachabschlussleisten 80019 Dachabschlussleiste links ABW24 ctr Biegen Sie den unteren Flansch der Dachabschlussleiste an der Ecke mit Daumen und Zeige nger so weit nach innen, dass die rechte bzw. linke Dachleisten-Abschlusskappe auf S c h r a u b e n S i e...
- Seite 26 3719 mittlere Türversteifung (2) Schritt 15 Hierzu benötigen Sie folgende Teile 10475 rechte und linke Türen (2) Montage der Türen 10497 horiz. Türversteifung (4) ABW25 ctr 6278 vertik. Türversteifung (2) (12) Die Schritte beschreiben die Montage der rechten Tür. Zur Montage der linken Tür verfahren Sie genauso.
- Seite 27 Schritt 16 Hierzu benötigen Sie folgende Teile recht Türgruppe (1) Montage der Türen und Justierung linke Türgruppe (1) ABW26 ctr horiz. Türversteifung Giebel Türlaufschiene Türgleiter Vom Gebäudeinneren setzen Sie die Unterseite der rechten Türgruppe (links, wenn Sie im Gebäude sind) SCHRITT SCHRITT hinter dem Türpfosten in die vordere...
- Seite 28 PT104 PTG104 PT104EU PTG104EU CO28-GE VERANKERUNG Verankern Sie Ihr Gerätehaus zum jetzigen Zeitpunkt. EINIGE TATSACHEN ZUM THEMA ROST 1. Vermeiden Sie, die innere und äußere Oberfläche zu zerkratzen oder anzuritzen. Rostbildung ist ein natürlicher Oxydationsvorgang, 2. Verwenden Sie alle mitgelieferten U-Scheiben. Außer der auftritt, wenn unbehandeltes Metall Feuchtigkeit einem Schutz gegen das Eindringen von Wasser schützen...
