Schritt 14
KD23 CTR
(38)
1

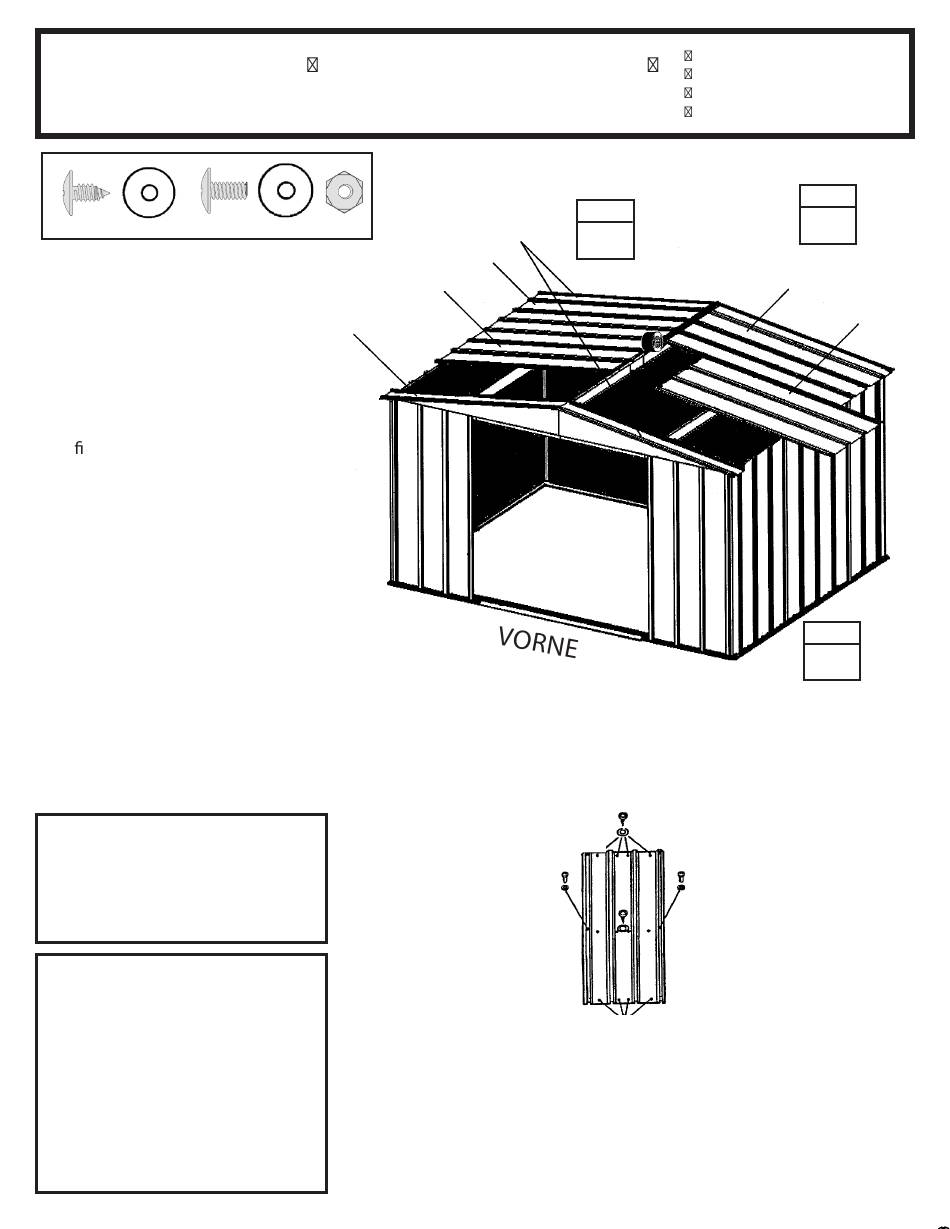

Ein linkes Dachpaneel an
der linken, hinteren Dachecke
befestigen. Ein rechtes Dachpaneel
an der linken vorderen Dachecke
befestigen.
2
4 kurze 5,1 cm (2") Streifen von der
Dichtungsbandrolle abschneiden
und diese beiseite legen. Den Spalt am
Dach rst entlang mit Dichtungsband
abdecken. Rollen Sie das Band ab
und pressen Sie es nach unten über
den Spalt am First, nachdem Sie
jedes Dachpaneel installieren. Das
Band erst abschneiden, wenn das
ganze Dach fertiggestellt ist.
3
2 s c h m a l e u n d 2 b r e i t e
Dachpaneele in der auf der vorigen
Seite gezeigten Reihenfolge und
Position montieren. Zu diesem
Zeitpunkt das untere Ende der
Paneele noch nicht an den seitlichen
Dachrahmen befestigen. Dichten
Sie die Firstöffnung weiter mit
Dichtungsband ab.
HINWEIS
Die schmale Dachpaneelrippe
(mit Erhöhung) wird immer von
der breiten Rippe des
benachbarten Paneels überlappt.
HINWEIS
Wenn die Bohrungen im
Dachträger sich nicht mit den
Bohrungen in den Dachpaneelen
decken, drücken Sie das
Gebäude von links nach rechts.
Hilft das nicht, kann es sein, dass
Ihr Gerätehaus nicht eben steht.
Gleichen Sie die Ecken aus, bis
sich die Bohrungen decken.
Hierzu benötigen Sie folgende Teile
Dachmontage
(19)
8469 Dachpaneel, links
7483 Dachpaneel
6529 Dachpaneel
8468 Dachpaneel,
rechts
SCHRITT
1
Schrauben
zum
Dachträger
Überlappung
mit Schraube
befestigen
Schrauben
zum
Dachträger
Zu diesem
Zeitpunkt nicht
befestigen
23
8468 Dachpaneel, rechts (1)
8469 Dachpaneel, links (2)
7483 Dachpaneel (2)
6529 Dachpaneel (2)
SCHRITT
2
7483 Dachpaneel
Dichtungsband
6529 Dachpaneel
SCHRITT
3
Überlappung
mit Schraube
befestigen
