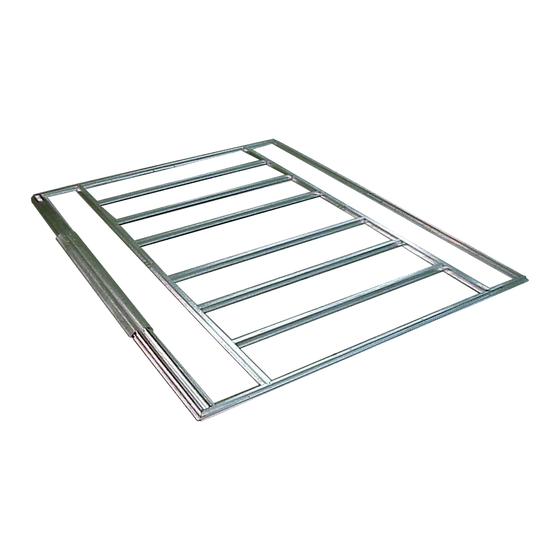

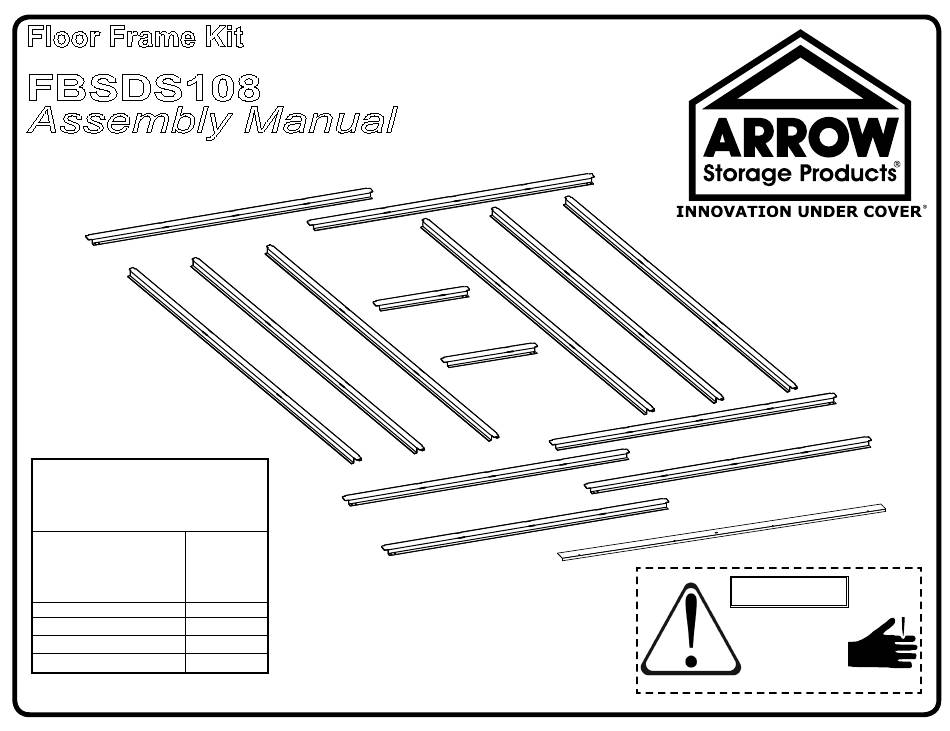

Floor Frame Kit
Bodenrahmen-Bausatz * Estructura para piso de almacén * Kit de cadre pour plancher
FBSDS108
Assembly Manual
Montagehandbuch
Manual de ensamblaje
Guide d'assemblage
10192
10 x 8 Building
* Bau 3,0 m x 2,4 m
* Edifi cio de 3,0 m x 2,4 m
* Remise 3,0 m x 2,4 m
Part Name
* Teilbezeichung
* Menge
* Nombre de la pieza
* Cantidad
* Désignation de la pièce
* Quantité
10192
10193
10194
10831
719490514
10193
10193
10193
Qty
6
6
2
1
10192
10194
10193
10194
10192
10192
10193
10193
10192
10192
10831
CAUTION
Sharp Edges
Vorsicht Scharfe Kanten
Precaución: extremos
y esquinas fi losas
ATTENTION Arêtes vives
01Z
