Schritt 17
KF26

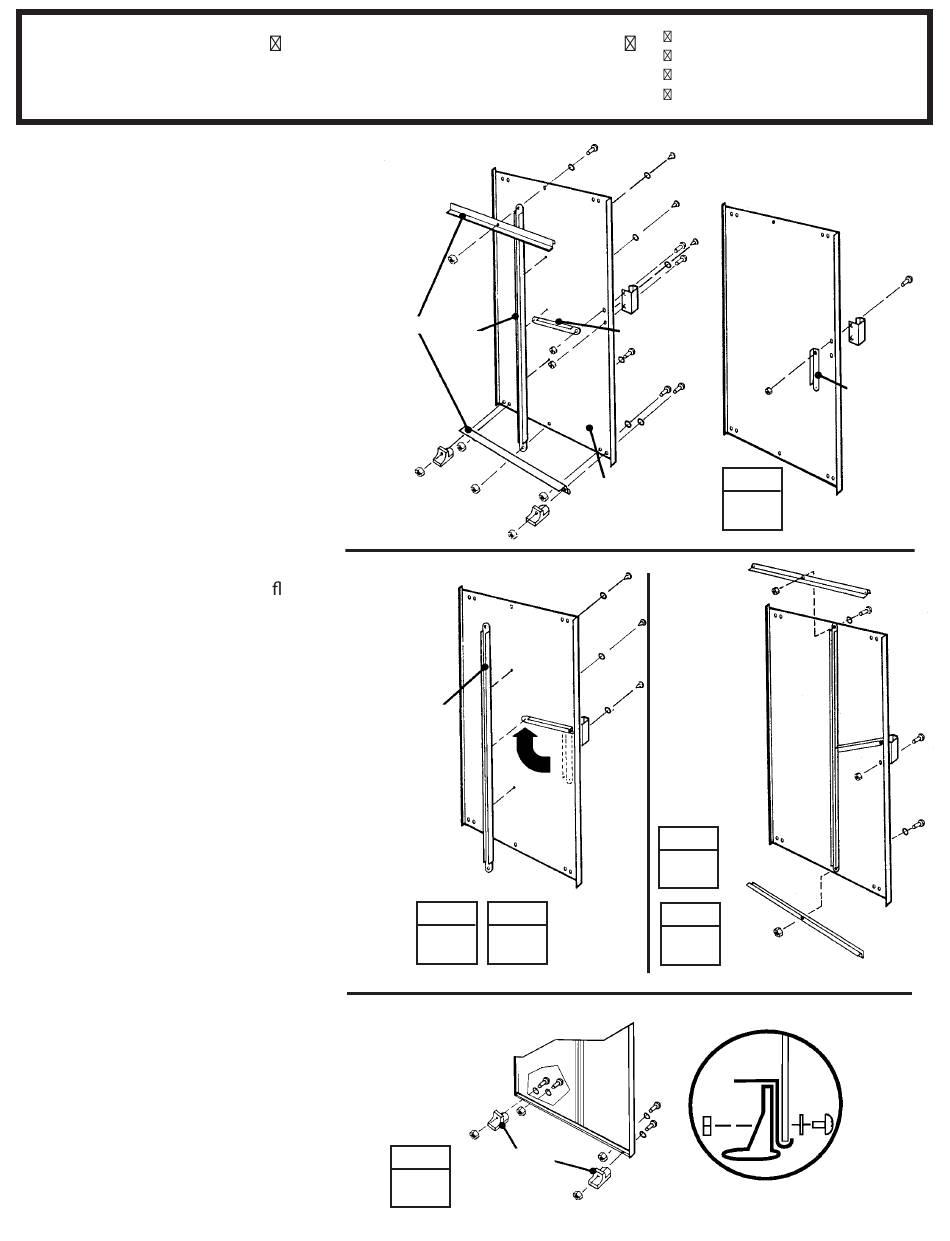

Die Schritte beschreiben die Montage
der rechten Tür. Zur Montage der
linken Tür verfahren Sie genauso.
Gehen Sie wie folgt vor:
1
Befestigen Sie die mittlere
Tüversteifung und den Griff mit
einer Schraube an die Tür, wie
gezeigt. Die Schraube noch nicht
anziehen.
2
Die mittlere Türversteifung nach
oben zur Bohrung in der Mitte der
Tür schwenken und eine Schraube
einschrauben.
3
Die vertikale Türversteifung
gegen die Mitte der Türinnen äche
halten und die Schraube drehen, um
die vertikale Türversteifung und die
mittlere Türversteifung festzulegen.
Mit der Tür über und unter der
mittleren Verbindung mit 2 Schrauben
befestigen.
4
Eine zweite Schraube in den
Türgriff einschrauben und beide
Schrauben anziehen.
5
Eine horizontale Türversteifung
auf die Oberkante und Unterkante
setzen und mit 1 Schraube in der
Mitte befestigen.
6
Die unteren Türführungen und
Schrauben wie gezeigt befestigen.
7
Schritte 1 bis 6 für die linke Tür
wiederholen.
Hierzu benötigen Sie folgende Teile
Montage der Türen
10497
6278
66382
6278
SCHRITT
2
SCHRITT
6
66045
3719
10475 rechte Tür
66382
10475 linke Tür
SCHRITT
3
66382
26
3719 mittlere Türversteifung (2)
10475 rechte und linke Türen (2)
10497 horiz. Türversteifung (4)
6278 vertik. Türversteifung (2)
SCHRITT
1
SCHRITT
4
SCHRITT
5
Endansicht
horiz.
Türversteifung
Tür
U-Scheibe
Führung
66045
3719
10497
10497
