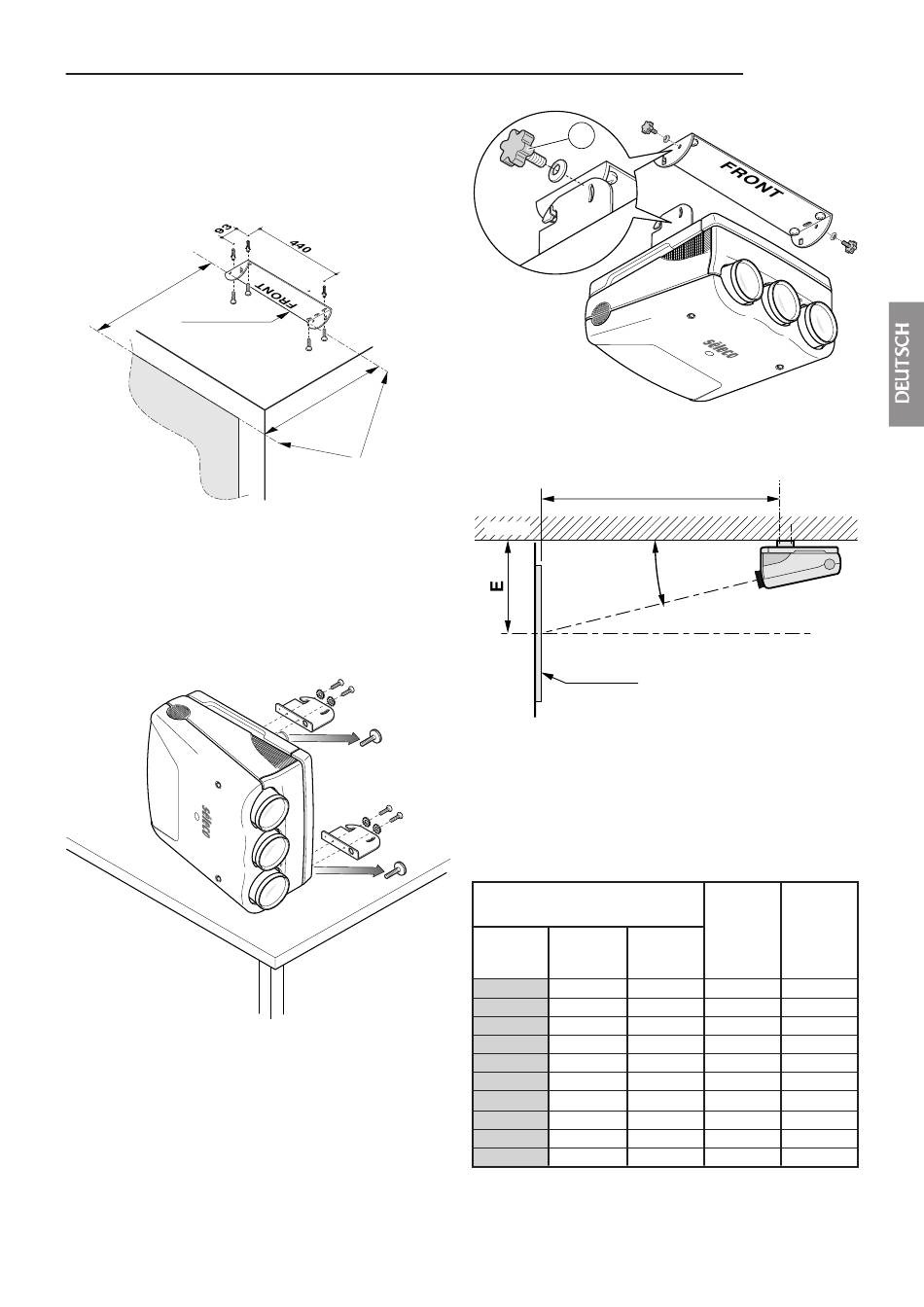

Den in der Verpackung befindlichen Bügel mit vier
Schrauben an der Decke befestigen.
Achtung:
Der Bügel muss gut befestigt werden und
muss absolut parallel zum Bildschirm stehen
=
BÜGEL
B I
L D
S C
H R
I M
Den Projektor auf einem Tisch vertikal aufstellen (seitlich)
N.B.: Die beiden vorderen Stellfüsse abnehmen.
2 Schrauben und die diesbezüglichen Unterlegscheiben
abnehmen, den linken Haken einsetzen und mit den
gleichen Schrauben und Unterlegscheiben laut folgender
Abbildung befestigen. Die gleichen Schritte für den rechten
Haken wiederholen.
Den Projektor umkehren und mit den Montagehaken an
die Decke hängen.
Den Projektor neigen, um das Bild vertikal zu zentrieren
und die beiden Befestigungsschrauben (H) festschrauben.
Anmerkung: Die speziellen runden Unterlegscheiben
zwischen dem Montagearm und den Befestigungs-
schrauben einsetzen. Für eine korrekte Installation muss
die konkave Seite der Unterlegscheibe zum Bügel hin
ausgerichtet sein. Für die maximale Sicherheit
ausschliesslich das in der Verpackung befindliche
Befestigungsset verwenden.
=
Anmerkung: die Neigung zwischen der Platte des
Projektors und den Linsen beträgt 14°.
PARALLELISMUS
EINHALTEN
Abb. 46
TABELLE 3: FRONTALE PROJEKTION AN DER DECKE.
D = Abstand zwischen der Linie der ersten Bohrung
E = Abstand
BILDSCHIRMGRÖSSE
Diagonale
Abb. 47
Anmerkung: Für Bildschirme mit Format 16/9, die Breite
19
H
D
MAUER
14°
BILDSCHIRMZENTRUM
BILDSCHIRM
des Montagebügels und dem Bildschirm.
zwischen
Bildschirmzentrum.
Nutzbare Fläche 4/3
Breite
Höhe
(Zoll)
(cm.)
(cm.)
60"
121,9
91,4
80"
162,5
121,9
90"
182,9
137,2
100"
203,2
152,4
120"
243,8
182,9
150"
304,8
228,6
180"
365,7
274,3
200"
406,4
304,8
250"
508,0
381,0
300"
609,6
457,2
messen und sich auf den nähesten Breitenwert der
Tabelle beziehen.
SVD 800 HD
Abb. 48
Abb. 49
der
Decke
und
dem
D
E
(cm.)
(cm.)
204
81
258
95
284
104
312
109
366
125
447
146
528
167
582
181
718
217
853
251
