SVD 800 HD
4 INSTALLATION
4.1 Installationsvorgang
Der folgende Vorgang muss für die Installation des
Projektors und für die Erzielung der besten
Leistungen skrupelhaft von technischem Personal
durchgeführt werden.
Anmerkung: Der Projektor ist werkseitig für eine
Projektion an die Frontwand mit einem 90"-
Bildschirm, einem 4/3-Format und einem Abstand
zum Bildschirm von 284 cm eingestellt, siehe Abb.
49, Bez. (D), Seite 19.
1.
Die Installationsart wählen und die Anleitung
lesen (siehe: Absatz 5.9, Installationsarten, Seite
32) .
Die Abstand zwischen dem Bildschirm und der
Projektorfront bestimmen.
Den Projektionswinkel bestimmen (siehe: Absatz 4.4,
Messung des Projektionswinkels Seite 20).
2.
Den Deckel oben und vorne vom Projektor
nehmen (siehe: Absatz 4.2.1, Abnehmen des
Deckels, Seite 16).
3.
Die korrekten Distanzstücke einsetzen (siehe:
Absatz 4.5.1, Wechseln der Distanzstücke, Seite
20).
4.
Den Bildschirm vorbereiten und installieren.
5.
Den Projektor am Boden oder an der
Zimmerdecke installieren und mit dem Bildschirm
zentrieren (siehe: Absatz 4.6, Zentrieren des
Projektors, Seite 23) und dabei die werkseitig
vorgenommenen Abweichungs-einstellungen
beibehalten.
Über die Linsen perfekt scharf einstellen. (siehe:
6.
Absatz 4.8, Scharfstellen der Linsen, Seite 23).
7.
Sollte die Installationsart der werkseitig
vorgesehenen entsprechen, zu Punkt 11
übergehen, andernfalls die folgenden Punkte
befolgen.
8.
Die Röhre der roten und blauen Farbe so
ausrichten, bis die drei Kreuze übereinander
liegen. (siehe: Absatz 4.9, Mechanische
Zentrierung der Röhren, Seite 24).
9.
Den Projektor abschalten und das Netzkabel
herausziehen.
10. Korrekte Veranschaulichung am Bildschirm (siehe
Absatz 4.11, Seite 24).
11. Den Deckel des Videoprojektors schliessen.
12. Das Bild mit der Fernbedienung perfekt einstellen.
(siehe: Absatz 5, FERNBEDIENUNG MIT ALLEN
FUNKTIONEN RC3000, Seite 25).

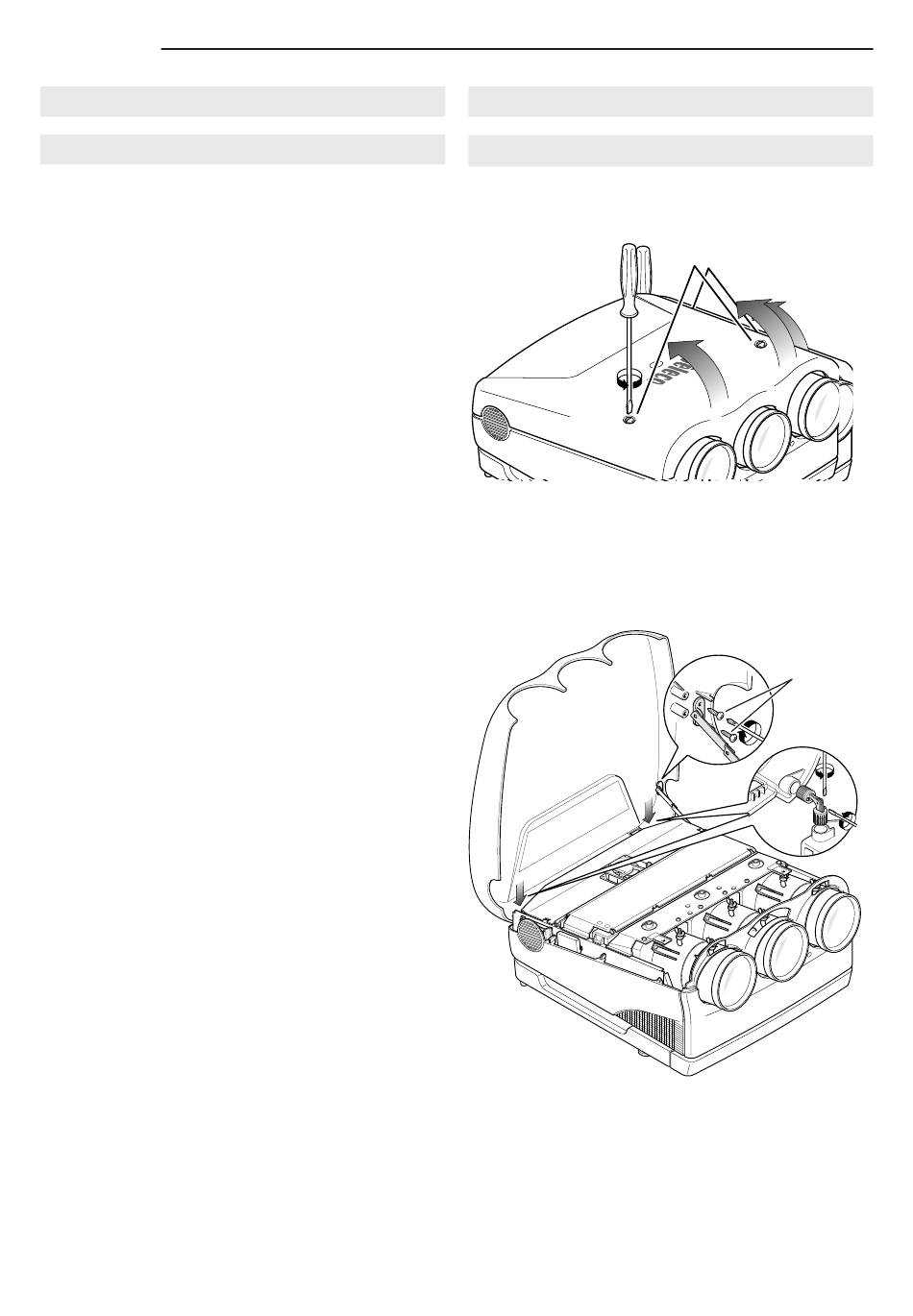

4.2 Abnehmen des Deckels
4.2.1 Abnehmen des oberen Deckels
Die 2 Befestigungsschrauben (A) lockern und den Deckel
anheben.
Um den oberen Deckel vollständig abzunehmen, die
beiden Befestigungsschrauben (B) neben den beiden
Stiften und andere zwei (C), die den Gelenksstift am
Deckel befestigen, ausschrauben.
16
A
A
Abb. 40
C
B
Abb. 41
