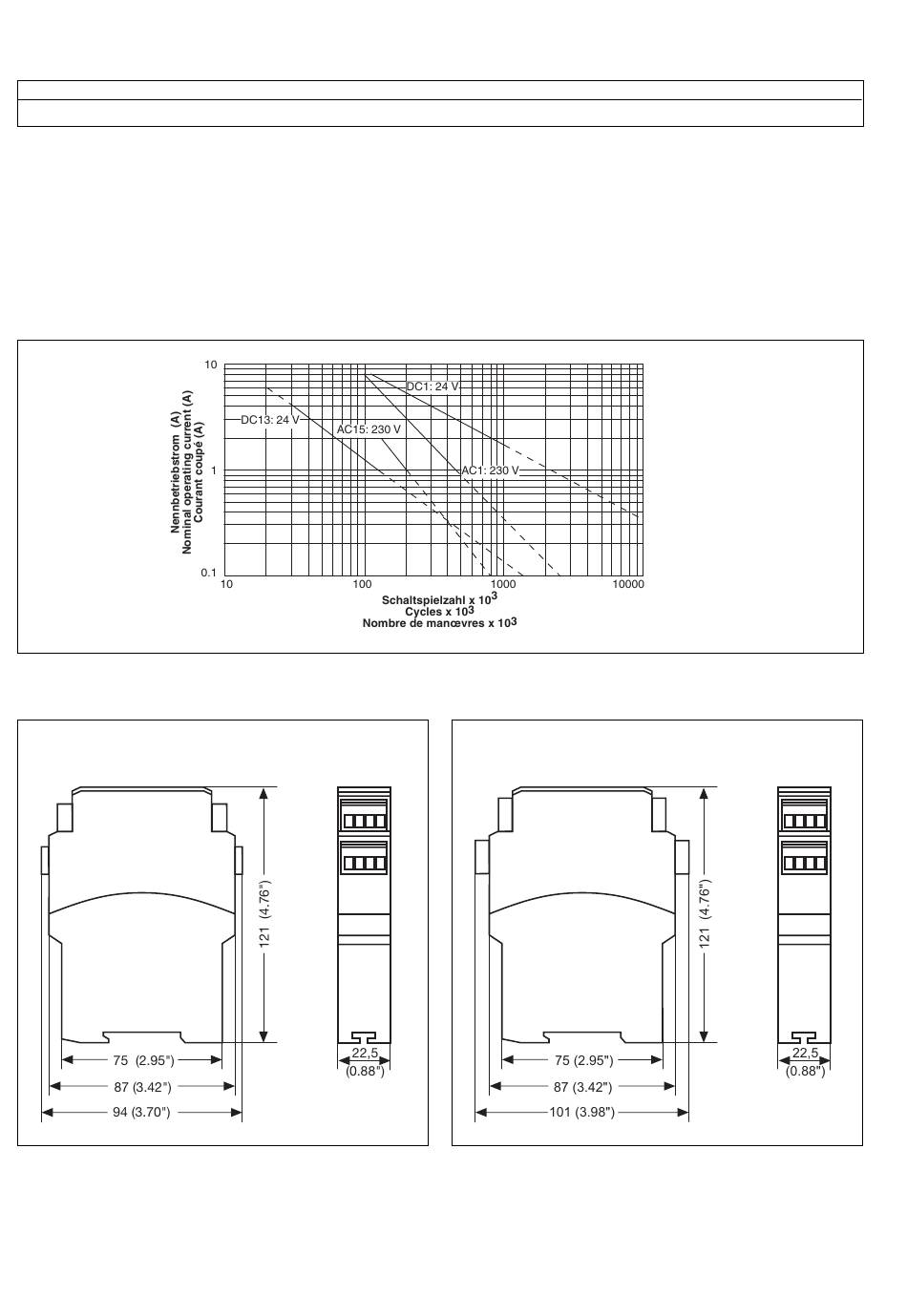

Abmessungen In Mm /Dimensions In Mm /Dimensions En Mm - Pilz PNOZ XV1P Betriebsanleitung

Konventioneller thermischer Strom bei gleichzeitiger Belastung mehrerer Kontakte/Conventional thermal
current while loading several contacts/Courant thermique conventionnel en cas de charge sur plusieurs
contacts (AC1, DC1)
Anzahl der Kontakte/number of contacts/nombre des contacts
I (A) pro Kontakt /per contact /par contact
th
Um ein Versagen der Geräte zu verhindern,
an allen Ausgangskontakten für eine aus-
reichende Funkenlöschung sorgen. Bei
kapazitiven Lasten sind eventuell auftretende
Stromspitzen zu beachten. Bei DC-Schützen
Freilaufdioden zur Funkenlöschung einset-
zen, um die Lebendauer der Schütze zu
erhöhen.
Lebensdauer der Ausgangsrelais/Service Life of Output relays/Durée de vie des relais de sortie
Abmessungen in mm (")/Dimensions in mm (")/Dimensions en mm (")
Gehäuse mit steckbaren Schraubklemmen/
Housing with plug-in screw terminals/
Boîtier avec borniers débrochables à vis
To prevent failure of the unit, all output
contacts should be fused adequately. With
capacative loads, possible current peaks are
to be avoided. With DC contactors/relays
use suitable spark suppression to ensure
extended life of the contactors/relays.
Gehäuse mit steckbaren Federkraftklemmen/
Housing with plug-in spring-loaded terminals/
Boîtier avec borniers débrochables à ressort/
- 8 -
3 2 1
3,0 3,7 5,0
Prévoir un dispositif d'extinction d'arc sur les
contacts de sortie pour éviter un éventuel
disfonctionnement du relais.
Tenir compte des pointes d'intensité en cas
de charge capacitive. Equiper les
contacteurs DC de diodes de roue libre .
