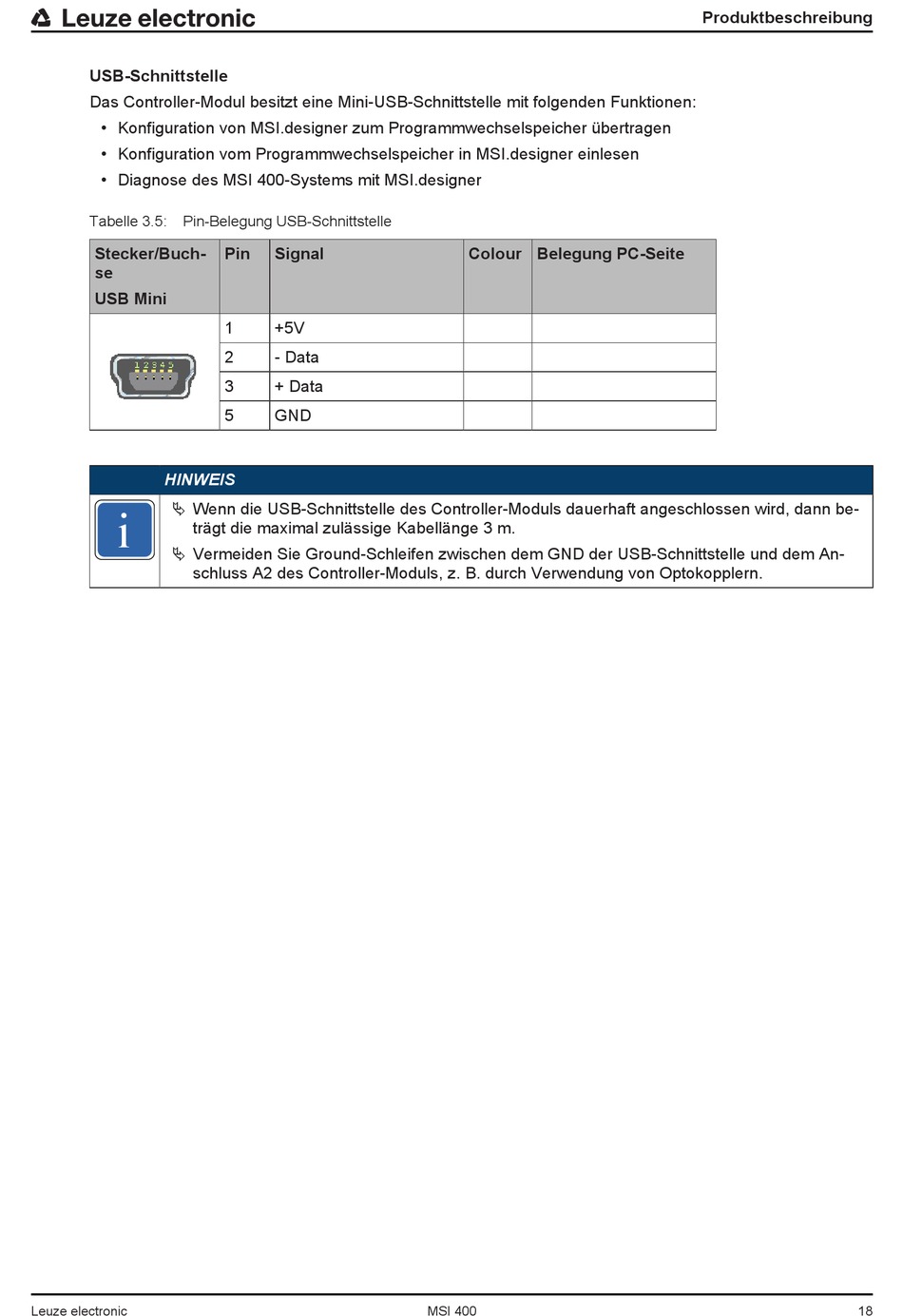

Leuze electronic MSI 400 Betriebsanleitung Seite 18

USB-Schnittstelle
Das Controller-Modul besitzt eine Mini-USB-Schnittstelle mit folgenden Funktionen:
• Konfiguration von MSI.designer zum Programmwechselspeicher übertragen
• Konfiguration vom Programmwechselspeicher in MSI.designer einlesen
• Diagnose des MSI 400-Systems mit MSI.designer
Tabelle 3.5: Pin-Belegung USB-Schnittstelle
Stecker/Buch-
se
USB Mini
HINWEIS
Ä Wenn die USB-Schnittstelle des Controller-Moduls dauerhaft angeschlossen wird, dann be-
i
trägt die maximal zulässige Kabellänge 3 m.
Ä Vermeiden Sie Ground-Schleifen zwischen dem GND der USB-Schnittstelle und dem An-
schluss A2 des Controller-Moduls, z. B. durch Verwendung von Optokopplern.
Leuze electronic
Pin Signal
1 +5V
2 - Data
3 + Data
5 GND
