7.2.5

Terminalblock TB2-4/DC (6ES7 193-0CB20-0XA0)

Maßbild

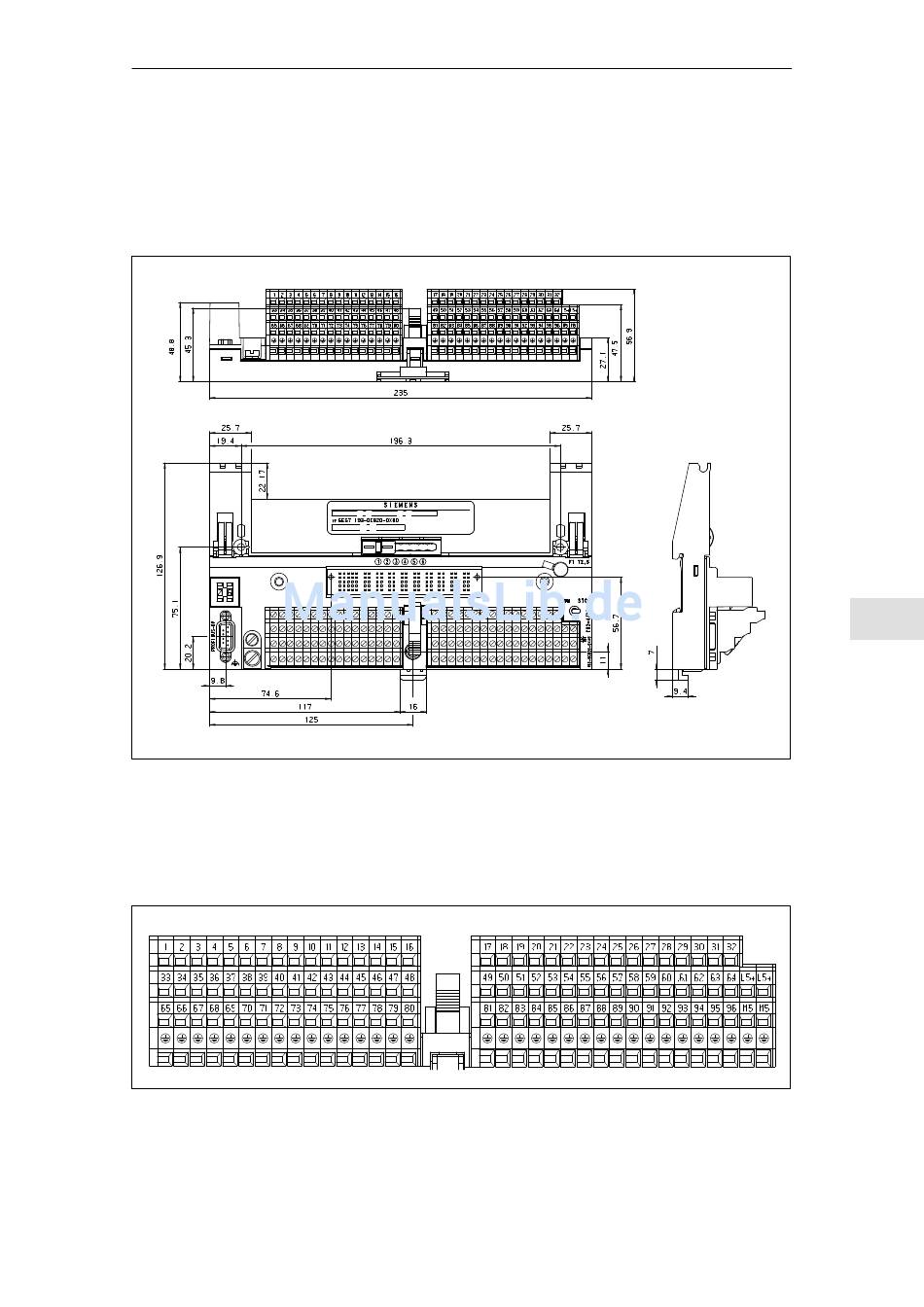

Bild 7-9 zeigt das Maßbild des TB2-4/DC (Schraubklemme, 4stöckig).
Bild 7-9 Maßbild: Terminalblock TB2-4/DC (Schraubklemme, 4stöckig)
Klemmen-
Bild 7-10 zeigt die Bedruckung des TB2-4/DC (Schraubklemme, 4stöckig) in
bedruckung
der Vergrößerung.
Bild 7-10 Klemmenbedruckung: Terminalblock TB2-4/DC (Schraubklemme, 4stöckig)
Dezentrales Peripheriegerät ET 200B
EWA 4NEB 812 6089-01c
Digitalbaugruppen
7-9
7
