3. Bedienung.
Nach dem Einschalten des Geräts erscheinen auf dem Display die Reglerbezeich-
nung und die Softwareversion sowie werden alle Kontrollleuchten des Displays
zwecks Überprüfung angezeigt. Der Regler geht dann in den Zustand, in dem er vor
dem Ausschalten bzw. vor dem Stromausfall war.
3.1. Frontplatte.

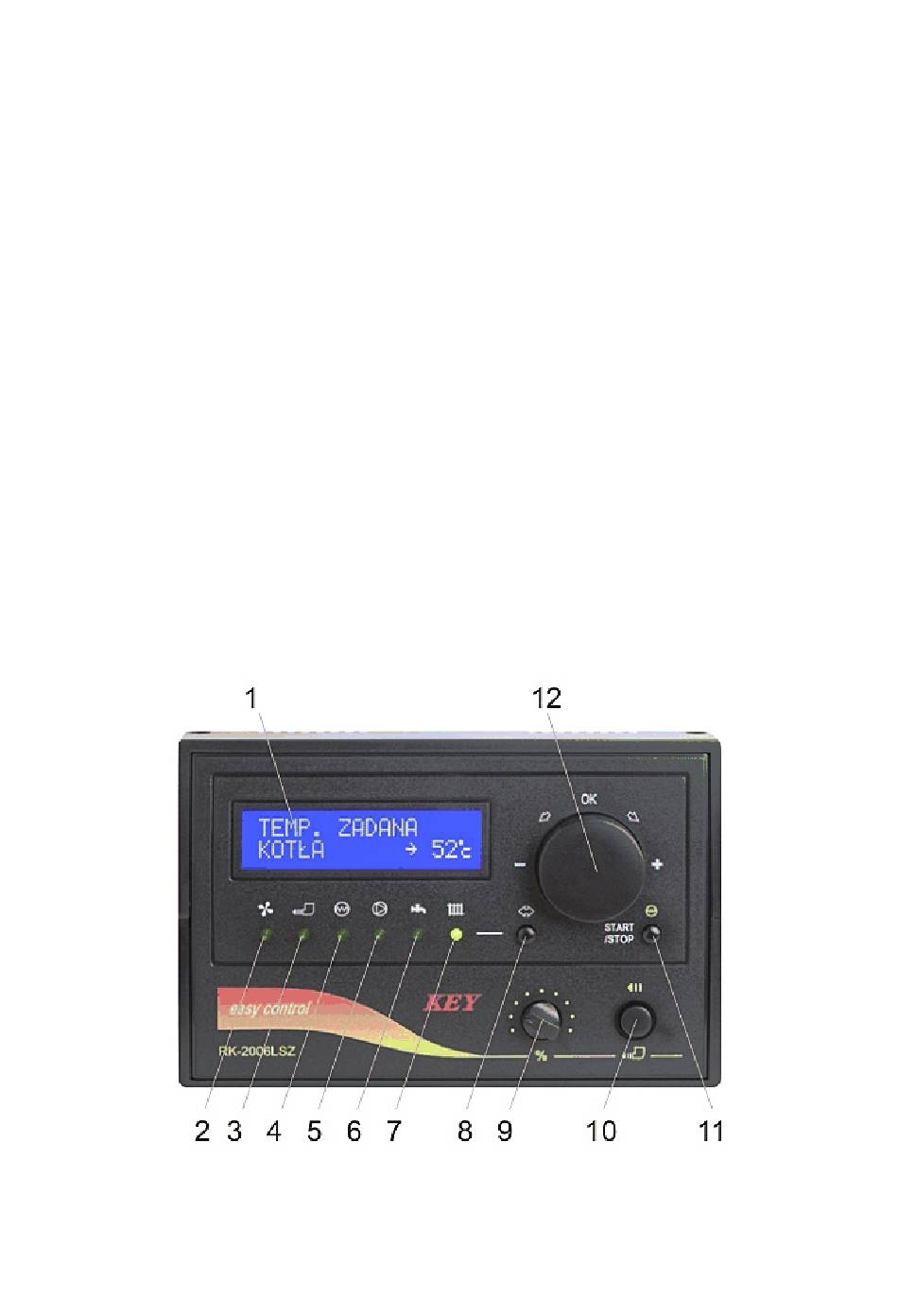

Der Regler hat auf der Frontplatte (Abbildung 1.) Folgendes:
1 - Display
2 - Kontrollleuchte für das Gebläse
3 - Kontrollleuchte für den Brennstoff-Förderer
4 - Kontrollleuchte für den Zünder
5 - Kontrollleuchte für die Heizungspumpe
6 - Kontrollleuchte für die Warmwasser-Ladepumpe
7 - Kontrollleuchte für den Raumthermostat und Einstellungszeiger der
Kesselsolltemperatur
8 - Taste zur Parameterwahl
9 - Einstellungsdrehknopf für Brennstoffzuführung
10 - Taste für den manuellen Brennstoff-Förderer (manuelle Brennstoffzuführung)
11 - Taste START/STOP und Löschen von Alarmmeldungen sowie auch Starten der
Brennstoffzündung
12 - Drehknopf des Kesselthermostats und für Parametereinstellung mit Taste OK,
mit der die vorgenommenen Änderungen bestätigt werden können.
Abbildung 1. Frontplatte vom Regler RK-2006LSZ
4
