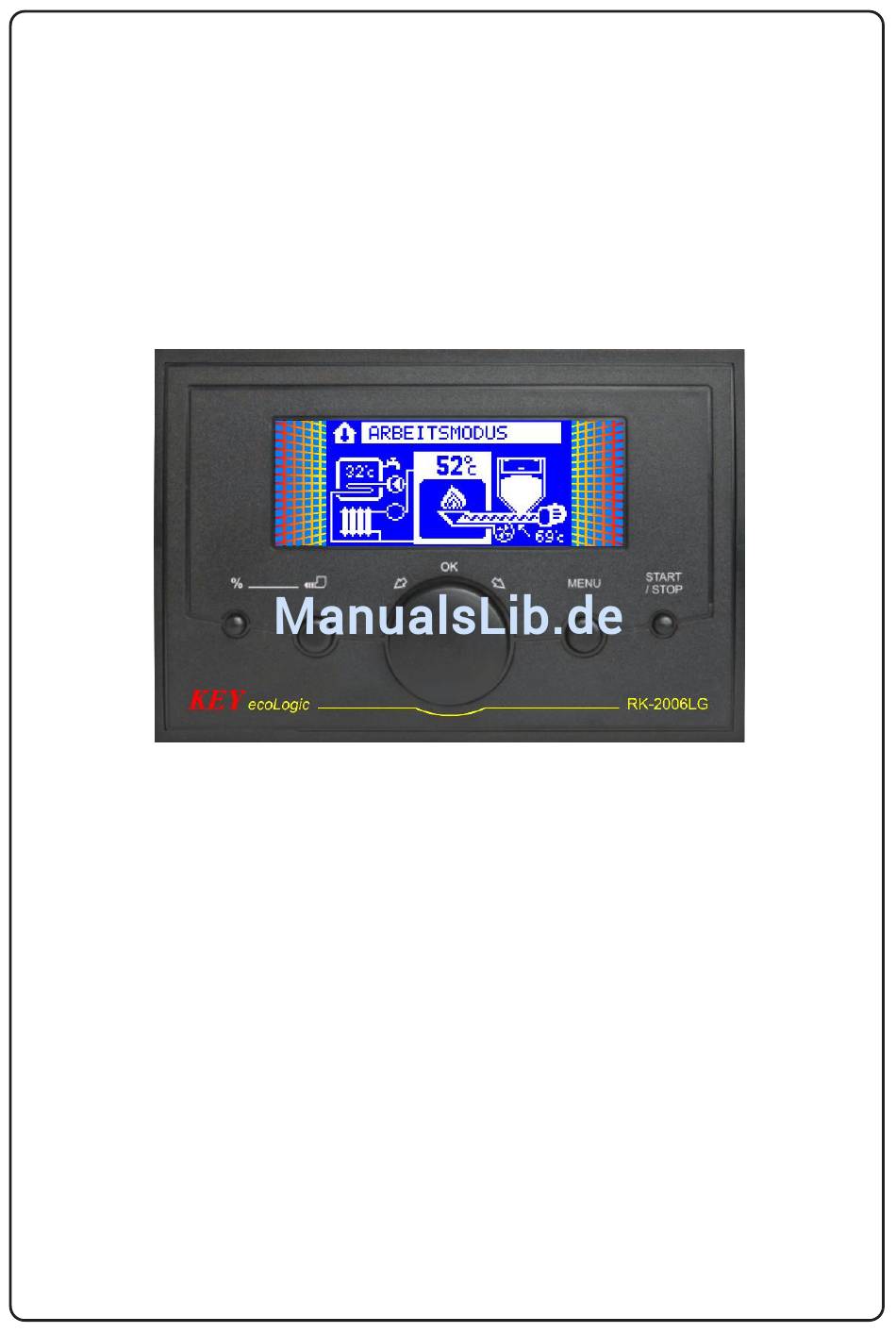

- Seite 1 BEDIENUNGSANLEITUNG RK-2006LG TEMPERATURREGLER FÜR FESTBRENNSTOFF-HEIZKESSEL MIT BRENNSTOFF-FÖRDERER Version 6927...
- Seite 3 Oberflächenmontagetechnik hergestelltes Regelgerät. Sein Aufbau ermöglicht einen bedienerfreundlichen und einfachen Betrieb. Regler RK-2006LG ist für die Regulierung von der Temperatur der Wasserkessel mit Brennstoff-Förderer vorgesehen, die vom Festbrennstoff angetrieben werden: – zubringer Kolben oder Schnecke kooperiert mit eingebauten internen Zuführung (Stoker) –...

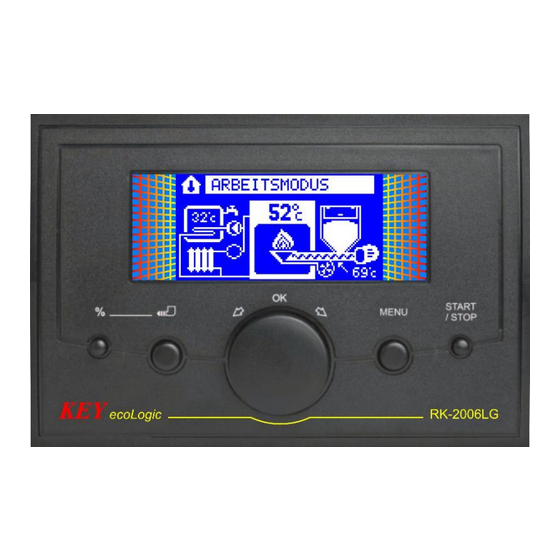

- Seite 4 4 – Drehknopf des Kesselthermostats und für Parametereinstellung mit Taste OK, mit der die vorgenommenen Änderungen bestätigt werden können 5 – MENU button, 6 – Taste START/STOP und Löschen von Alarmmeldungen sowie auch Starten der Brennstoffzündung. Abbildung 1. Frontplatte vom Regler RK-2006LG.
- Seite 5 4. Beschreibung der Displayanzeigen. 1 – Anzeige von Betrieb des Raumthermostats, 2 – Temperatur WW, 3 – Anzeige von Betrieb der Warmwasserpumpe, 4 – Betriebsmodus des Reglers, 5 – Wassertemperatur im Kessel, 6 – Betriebsanzeiger Schneckenaufgeber, 7 – Anzeige von Betrieb der Heizungspumpe, 8 –...
- Seite 6 Einstellung der Kesselsolltemperatur. Um eine Kesselsolltemperatur einzustellen, sollte ein gewünschter Wert durch Dre- hen des Drehknopfes des Kesselthermostats (4) gewählt und mit der Taste OK (Drücken des Drehknopfes) bestätigt werden. ACHTUNG! Wenn das Heizungssystem mit dem Warmwasserspeicher ausgestattet ist, kann die im Kessel durch den Regler gehaltene Wassertemperatur während der Erwärmung vom Speicher höher als die mit dem Drehknopf eingestellte Temperatur sein.
- Seite 7 Reglerzustands in Betrieb gesetzt. Je nach der Wassertemperatur im Kessel schaltet sich der Regler in den Modus BETRIEB oder FEUERUNTERHALTUNG um. Modus FEUERUNTERHALTUNG wird eingeschaltet, wenn die Wassertemperatur im Kessel eine mit dem Drehknopf eingestellte Solltemperatur oder eine zur Er- wärmung des Warmwassers nötige Temperatur erreicht und dauert so lange bis die Wassertemperatur im Kessel um einen unter dem Serviceparameter „Hysterese des Kesselbetriebs“...
- Seite 8 Wert 50% eingestellt, und der Brennstoff wird durch 2,5 Sekunden in 5 Sekunden dauernden Zyklen (das Intervall zwischen den Einschaltungen des Brennstoff-Förde- rers beträgt dann 2,5 Sekunden) zugeführt. Die dargestellten Werte ergeben sich aus der darunter angeführten Abhängigkeit: Dauerzeit der Brennstoffzuführung = Dauerzeit des Zyklus der Brennstoffzuführung X Eingestellter Wert am Drehknopf.
- Seite 9 Alarmmelder mittels des Moduls UM-1 ermöglicht. Der Ausgang wird im Fall eines Alarms eingeschaltet. 5. Alarme. Der Regler RK-2006LG testet ununterbrochen die Richtigkeit des Betriebs von Messpfaden und Alarmsensoren. Im Notfall wird vom Gerät Alarm ausgelöst und funktioniert auf entsprechende Weise.
- Seite 10 Messpfad des Sensors des Brennstoff-Förderers beseitigt worden ist. Überhitzungsschutz und Kesselüberhitzung. Der Regler RK-2006LG verfügt über einen dreifachen Schutz gegen Kesselüberhit- zung. MWenn die Wassertemperatur im Kessel den unter dem Serviceparameter „Max. Kesseltemperatur” vorprogrammierten Wert erreicht, wird vom Regler unbe- dingt die Heizungspumpe eingeschaltet.
- Seite 11 ACHTUNG! Der Alarm kann nur dann gelöscht werden, nachdem die Beschädigung im Messpfad des Kesselsensors beseitigt worden ist. Sicherheitseingang. Der Regler RK-2006LG ist mit dem Sicherheitseingang ausgestattet, an den man z.B. einen Kontaktsensor des Deckelöffnens des Brennstoff-Behälters anschließen kann. Das Öffnen der Kontakte des Sicherheitseingangs führt zum Ausschalten des Gebläses, des Brennstoff-Förderers und des Zünders sowie auch zum Anzeigen des...
- Seite 12 unter dem Parameter „Prüfzeit des Brennstoffmangels” eingestellten Zeitraum nicht steigt, schaltet sich der Regler in den Modus STOP und löst den Alarm aus. ACHTUNG! Das Prüfen des Brennstoffmangels wird nur dann durchgeführt, wenn der Regler im Modus BETRIEB ist. Der Alarm für Brennstoffmangel kann zu einem beliebigen Zeitpunkt mit der Taste START/STOP gelöscht werden 6.
- Seite 13 Leistungsmodulation. Die Leistungsmodulation besteht in einer stufenweise herabgesetzten Gebläseges- chwindigkeit und in Verminderung der Menge des zugeführten Brennstoffs während die Wassertemperatur im Kessel sich einer Solltemperatur nähert. Für die Schnel lig- keit der Modulation ist ein Koeffizient entscheidend. Ein Wert des Koeffizienten z.B.
- Seite 14 1.6 – Brennstoffmenge – die in diesem Fenster angezeigten Einstellungen geben den aktuellen Wert der mit dem Drehknopf des Brennstoff-Förderers eingestellten Brennstoffmenge an. 1.7 – Zeitdauer der Brennstoffzuführung im Modus Feuerunterhaltung – der Parameter bestimmt, für wie lange der Brennstoff - Förderer im Modus FEUERUNTERHALTUNG eingeschaltet wird.
- Seite 15 1.15 – Gemessene Rücklaufwasser-Temperatur – Wenn das Heizungssystem mit einer Mischpumpe und einem Rücklauftemperatursensor ausgestattet ist, ermöglicht diese Option, gemessene Rücklaufwassertemperatur zu überwachen. In einem anderen Fall ist diese Option nicht verfügbar. 1.17 – Kessel eingeschaltet – dieser Parameter informiert, ob der Kessel eingeschaltet ist und ermöglicht den Kessel ein- oder auszuschalten.
- Seite 16 Parametr 2.1 Sprache. 2.2 Displayhelligkeit. 2.3 Regulierung der Displayhelligkeit. Allgemein 2.4 Displaykontrast. 2.5 Service Einstellungen. NEIN 2.7 Testen der Ausgänge. 3.1 Minimale Gebläseleistung. 100% 3.2 Maximale Gebläseleistung. 100% 3.3 Durchlüftung. NEIN 3.4 DurchlüftungsZeit. 3.5 Durchlüftungsintervall. 1min 99min Gebläse 3.7 Verzögerung des Gebläseausschaltens im Modus 100% Feuerunterhaltung.
- Seite 17 2.x General. 2.1 – Sprachauswahl. Der Regler RK-2006LG verfügt über die Möglichkeit, die Sprachversion des Benut- zerinterfaces zu ändern. Die Zahl von zur Verfügung stehenden Sprachen hängt von der Softwareversion ab. 2.2 – 2.4 Helligkeit, Abdunkeln und Kontrast des Displays – diese Optionen er- möglichen dem Benutzer die Einstellungen an seine eigenen Bedürfnisse anzupas-...
- Seite 18 3.4 – Durchlüftungsdauerzeit – der Parameter bestimmt, wie lange die Durchlüftung dauert. Wenn die Funktion Durchlüftung abgeschaltet ist, ist der Parameter nicht verfügbar. 3.5 – Durchlüftungsintervall – der Parameter bestimmt, wie lange eine Pause zwischen Durchlüftungsvorgängen dauert. Wenn die Funktion Durchlüftung abgeschaltet ist, ist der Parameter nicht verfügbar.
- Seite 19 Alarm auslöst. Wenn die Funktion Prüfen des Brennstoffmangels ausges chaltet ist, dann ist dieser Parameter nicht verfügbar. 4.5 – Prüfen der Zündung des Brennstoff-Förderers – der Parameter ermöglicht den Schutz gegen eine Brennstoffzündung einzuschalten. Während diese Funktion eingeschaltet ist, prüft der Regler die Temperatur des Brennstoff-Förderers, und wenn einen unter...
- Seite 20 5.1 – Dauerzeit der Brennstoffzündung – der Parameter bestimmt, wie viel Zeit es nach dem Anschluss der Glühkerze (des Zünders) nötig ist, um den Brennstoff anzuzünden. 7.x Arbeitsparameter der Umlaufpumpe ZH. 7.1 – Einschaltmodus der Pumpe ZH – dieser Parameter bestimmt, wie die Pumpe ZH aktiviert wird.
- Seite 21 und die Mischpumpe anstelle von der Ladepumpe des Warmwasserspeichers angeschlossen werden. 8.2 – Erhöhung der Kesseltemperatur bei der Warmwassererwärmung – das Schließen von Thermostatkontakten bedeutet, dass der Kessel danach streben wird, damit die mit dem Drehknopf des Thermostats eingestellte Solltemperatur erreicht und gehalten wird.
- Seite 22 9.1 – Minimale Kesseltemperatur – der Parameter bestimmt die Kesseltemperatur, bei der der Regler die Heizungs- und Warmwasser-Pumpen einschalten sollte. Es ist auch ein minimaler Wert der Kesselsolltemperatur, der mit dem Drehknopf des Thermostats eingestellt werden kann. 9.2 – Maximale Kesseltemperatur – der Parameter bestimmt den maximalen Wert der Kesselsolltemperatur, der mit dem Drehknopf des Thermostats eingestellt werden kann.
- Seite 23 10.4 – Rahmenformat MODBUS – bestimmt das Datenrahmenformat, das in der Übertragung RS-485 genutzt wird. 8N1 – 8 Datenbits, keine Parität, 1 Stopbit. 8E1 – 8 Datenbits, Parität Even, 1 Stopbit. 8O1 – 8 Datenbits, Parität Odd, 1 Stopbit. 8N2 – 8 Datenbits, keine Parität, 2 Stopbits (voreingestellte Einstellung). 10.5 –...
- Seite 24 90 ÷ 99°C ± 1°C Hardware-Schutz gegen Kesselüberhitzung >95°C ± 1°C Summarische Strombelastbarkeit von Ausgängen max. 2 A / 230V Maße (H x B x L) 96 x 144 x 94 mm Abbildung 3. Anschlussschema des Reglers RK-2006LG (mit Brennstoff-Rücklaufsystem).
- Seite 25 Abbildung 4. Anschlussschema des Reglers RK-2006LG an Kessel mit Kolbenzubringer (mit Brennstoff-Rücklaufsystem).
- Seite 26 Abbildung 5. Anschlussschema des Reglers RK-2006LG (mit Alarmmeldersystem). Abbildung 6. Anschlussschema des Reglers RK-2006LG an Kessel mit Kolbenzubringer (mit Alarmmeldersystem).
-
Seite 27: Konformitätserklärung
KONFORMITÄTSERKLÄRUNG Hersteller: P. W. KEY 11-200 Bartoszyce, ul. Bohaterów Warszawy 67 erklärt, dass das Produkt: Regler RK-2006LG den grundlegenden Anforderungen der EG Richtlinie über elektrische Geräte zur Verwendung innerhalb bestimmter Spannungsgrenzen 2014/35/UE (LDV) vom 26.02.2014 und der EG Richtlinie über elektromagnetische Verträglichkeit 2014/30/UE (EMC) vom 26.02.2016 entspricht. - Seite 28 Hersteller: P.W. KEY 11-200 Bartoszyce, ul. Bohaterów Warszawy 67 tel. (89) 763 50 50, fax. (89) 763 50 51 www.pwkey.pl e-mail: pwkey@onet.pl...
