KEY ecoLogic RK-2006LPG2 Bedienungsanleitung

Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis

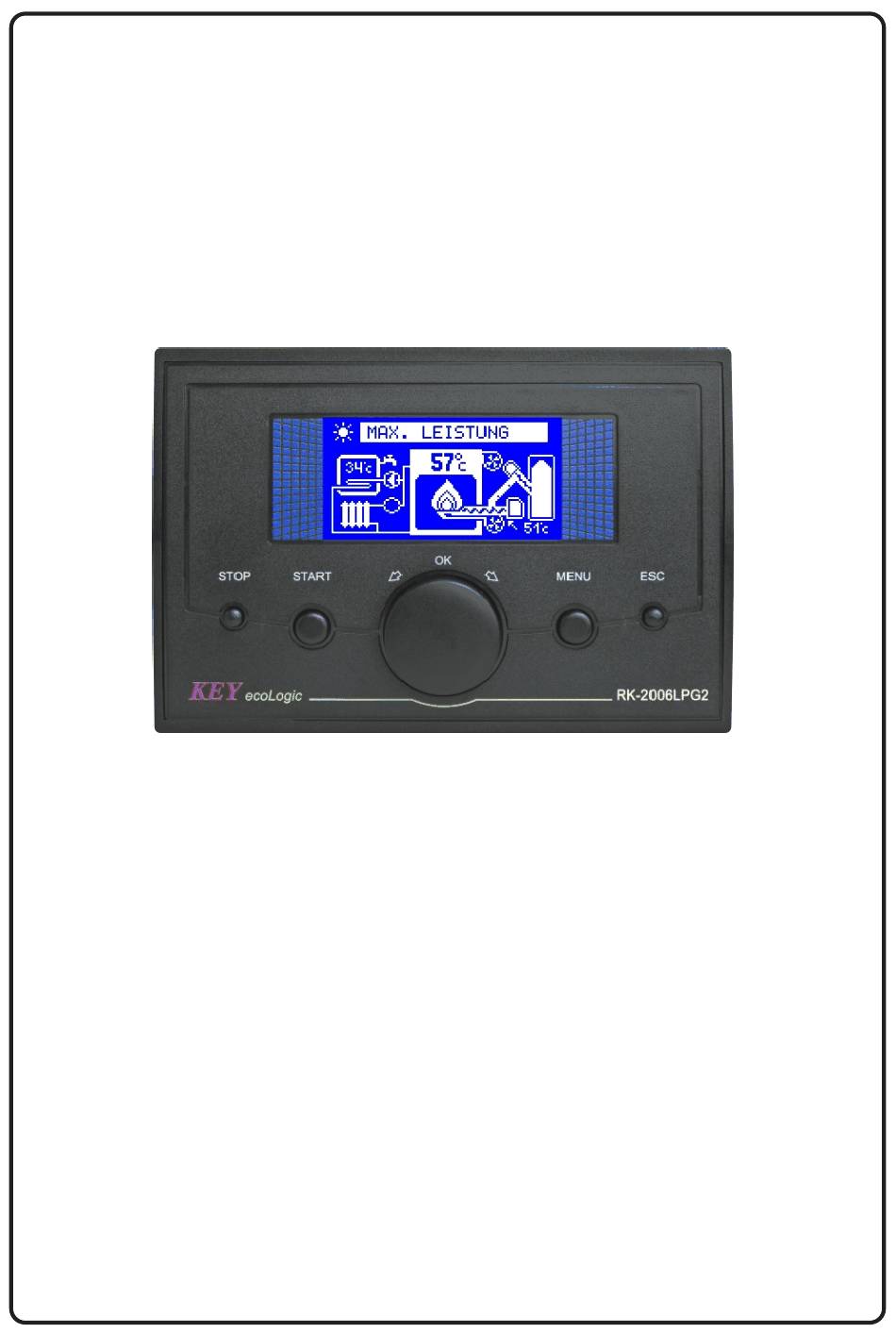

BEDIENUNGSANLEITUNG
RK-2006LPG2
TEMPERATURREGLER
FÜR HEIZKESSEL MIT PELLETBRENNER
Version 4B00
Inhaltsverzeichnis
loading

Verwandte Anleitungen für KEY ecoLogic RK-2006LPG2

Inhaltszusammenfassung für KEY ecoLogic RK-2006LPG2

  • Seite 1 BEDIENUNGSANLEITUNG RK-2006LPG2 TEMPERATURREGLER FÜR HEIZKESSEL MIT PELLETBRENNER Version 4B00...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis. Bestimmung ....................3 Bedienung ....................4 Beschreibung der Displayanzeigen .............. 5 Beschreibung der Betriebsmodi ..............6 Alarme ......................9 Überhitzungsschutz und Kesselüberhitzung ..........10 Übersicht und Einstellen von Benutzerparametern ........11 Auswahl der Brennstoffart ................12 Kessel Solltemperatur .................. 13 Maximale Kesselleistung ................

  • Seite 3: Bestimmung

    1. Bestimmung. Regler RK-2006LPG ist für die Regulierung von der Temperatur der Wasserkessel vorgesehen, die vom Festbrennstoff angetrieben werden und die mit den unten stehenden Punkten ausgestattet werden: – Zubringer, der mit dem Stoker zusammenarbeitet – Gebläse – Glühkerze, von der der Brennstoff angezündet wird –...

  • Seite 4: Bedienung

    3. Bedienung. Nach dem Einschalten des Gerätes erscheinen auf dem Display die Reglerbezeich- nung und die Softwareversion. Der Regler geht dann in den Zustand, in dem er sich vor dem Ausschalten bzw. vor dem Stromausfall befand. Der Regler hat auf der Frontplatte (Abbildung 1.) Folgendes: 1.

  • Seite 5: Beschreibung Der Displayanzeigen

    4. Beschreibung der Displayanzeigen. 1 – Anzeige von Betrieb des Raumthermostats, 2 – Warmwassertemperatur, 3 – Anzeige von Betrieb der Warmwasserpumpe, 4 – Betriebsmodus des Reglers, 5 – Wassertemperatur im Kessel, 6 – Zusätzliches Gebläse 7 – Anzeige von Betrieb des Zubringers, 8 –...

  • Seite 6: Beschreibung Der Betriebsmodi

    5. Betriebsmodi des Gerätes Tabelle 1. Verzeichnis von Betriebsmodi. Betriebsmodus Beschreibung STOP Steuerung des Kessels wird gestoppt. Regler steuert die Heizungs- und Warmwasserpumpen aber unternimmt keine automatische Anzündung. STAND-BY Regler steuert die Heizungs- und Warmwasserpumpen. Bei Wärmebedarf versucht der Regler den Kessel automatisch anzuzünden. ANZÜNDUNG Regler zündet den Kessel automatisch an.
  • Seite 7 Modus ANZÜNDUNG. Der Brenner wird in den Modus ANZÜNDUNG umgeschaltet, wenn es Wärmebedarf auftritt und vom Regler keine Flamme erkannt wird. Während der Anzündung schal- tet der Regler das Gebläse, den Zubringer und den Zünder ein. Die Brennstoff- und Luftmenge werden vom Servicetechniker bestimmt. Der Modus der Anzündung dauert, bis eine Flamme erkannt wird.
  • Seite 8 Betriebsmodus mit der minimalen Leistung. In diesem Modus steuert der Regler den Brennstoffzubringer und das Gebläse sol- cherart, damit die Verbrennung unterhalten wird, indem möglichst wenig Brennstoff verbraucht wird. Die Brennstoff- und Luftmenge werden vom Servicetechniker be- stimmt. Wenn die Wassertemperatur, trotz der minimalen Kesselleistung, im Ver- hältnis zur eingestellten Temperatur um den Wert der oberen Hysterese steigt, schaltet sich der Regler in den Modus AUSLÖSCHEN.

  • Seite 9: Alarme

    LÖSCHEN. Wenn der Zubringer mit einem Temperatursensor ausgestattet ist, dann im Fall, wenn die Temperatur den von dem Servicetechniker eingestellten Wert überschrei- tet, wird der Alarm Zündung des Brennstoffzubringers ausgelöst und der Betrieb- smodus LÖSCHEN aktiviert. Während des Löschens schaltet der Regler das Geb- läse und den Außenzubringer aus.

  • Seite 10: Überhitzungsschutz Und Kesselüberhitzung

    Alarm Zündung des Brennstoffzubringers. Wenn der Zubringer mit einem Temperatursensor ausgestattet ist, dann im Fall, wenn die Temperatur einen in dem Serviceparameter ZÜNDUNGSTEMPERATUR IM ZUBRINGER vorprogrammierten Wert überschreitet, wird der Alarm Zündung des Brennstoffzubringers ausgelöst und der Regler schaltet in den Modus LÖSCHEN um.

  • Seite 11: Übersicht Und Einstellen Von Benutzerparametern

    ACHTUNG! Der Alarm kann gelöscht werden, nachdem die Wassertemperatur im Kessel unter die Temperatur der Kesselüberhitzung gefallen ist. Beschädigung des Kesselsensors. Falls Wassertemperatursensor im Kessel beschädigt wird, schaltet der Regler das Gebläse aus, schaltet die Heizungspumpe ein, schaltet sich in den Modus STOP um und löst den Alarm aus: ACHTUNG! Der Alarm kann nur dann gelöscht werden, nachdem die Beschädigung im Messpfad des Kesselsensors beseitigt worden ist.

  • Seite 12: Auswahl Der Brennstoffart

    Drücken bestätigt werden. Der Regler kehrt dann zur Parameterliste zurück. Das Aufgeben des Änderungsmodus und Wiederherstellung des vorherigen Werts des Parameters erfolgt durch das Drücken der Tasten MENU oder ESC. Wenn das Gerät im Änderungs- bzw. Übersichtmodus für 60 Sekun- den gelassen wird, nimmt der Regler die zuletzt vorgenommene Modifika- tion automatisch zurück und schaltet sich in den Modus Anzeigen des Ger- ätsstatus um.

  • Seite 13: Maximale Kesselleistung

    1.2 Solltemperatur des Kessels – das ist ein Temperaturwert, nach dem der Regler strebt, wenn die Kontakte des Raumthermostateingangs geschlossen werden. 1.3 Maximale Betriebsleistung des Kessels – der Parameter ermöglicht eine schnelle Begrenzung der maximalen Betriebsleistung des Kessels. Diese Begrenzung besteht in einer entsprechenden Verminderung der Menge des zugeführten Brennstoffes während des Betriebs mit der maximalen Leistung 1.4 Betriebsmodus der Heizungspumpe –...

  • Seite 14: Parameter Der Temperaturdetektion Der Flamme

    ACHTUNG! Die Funktion für Bakterienbeseitigung sollte in der Nacht oder wenn Wasser vom Warmwasserspeicher nicht abgenommen wird, eingeschaltet werden, um Benutzer vor Verbrennen zu beschützen. 1.8 Gemessene Warmwassertemperatur – der Regler ermöglicht die im War- mwasserspeicher gemessene Temperatur zu überwachen. ACHTUNG! Falls das Heizsystem mit keinem Warmwasserkreislauf ausgestattet ist, ist die Übersicht und Änderung dieser Parameter nicht möglich.

  • Seite 15: Informationen Über Den Brennerbetrieb

    1.10 Gemessene Temperatur des Brenners – der Parameter zeigt die aktuelle Temperatur des Brenners an. 1.12 Temperatur der Zünderausschaltung – wenn die Temperatur des Brenners gleich oder größer als der im Parameter eingestellte Wert ist, nimmt der Regler an, dass die Feuerstelle angezündet ist und schaltet den Zünder aus. Informationen über den Brennerbetrieb.

  • Seite 16: Einstellen Von Parametern - Servicemodus

    7. Einstellung der Parameter – Service Modus. Service Parameter wurden in Gruppen geteilt. Zu jeder Gruppe gehören Service Parameter, die geändert werden können. Eingang in den Service Modus erfolgt, nachdem die Taste MENU 3 Sekunden lang gedrückt gehal- ten wird. Es werden dann die Parameter angezeigt, deren Verarbeitung möglich ist.
  • Seite 17 4.5 Zugeführte Brennstoffmenge bei der maximalen 100% Brennerleistung. 4.6 Zugeführte Brennstoffmenge bei der minimalen 100% Brennerleistung. 4.7 Betriebsmodus von Stoker (siehe Beschreibung). 4.8 Betriebszeit von Stoker. 4.9 Stillstandszeit von Stoker. 4.10 Vgerungszeit des Stokerbetriebs. 4.11 Leerungszeit von Stoker. 4.12 Zündungsdetektion im Zubringer. NEIN 4.13 Zündungstemperatur im Zubringer.

  • Seite 18: Sprachauswahl

    10.1 Datenleitung: NEIN, MODBUS RTU. 10.2 Gerätenummer MODBUS. 10.3 Leitungsgeschwindigkeit MODBUS: 2400, 3600, 4800, 7200, 9600, 14400, 19200, 28800,38400, 56000, 57600, 10.x 76800, 115200. Daten 10.4 Rahmenformat MODBUS: 8N1,8E1, 801, 8N2. übertragung 10.5 Zugriffsebene MODBUS: NEIN, ABLESEN, BENUTZER, SERVICE. 10.6 Zugriffsebene TERMINAL: NICHT VORHANDEN, ABLESEN, BENUTZER, SERVICE 10.7 Zusätzliche Verzögerung.

  • Seite 19: Testen Der Ausgänge

    2.7. Testen der Ausgänge. Um die Richtigkeit des Reglerbetriebs zu kontrollieren, ist es möglich, die einzelnen Ausgänge zu prüfen. Diese Funktion ist im Servicemodus nur dann verfügbar, wenn der Regulierungsvorgang gestoppt ist d.h. der Regler war im Modus STOP vor dem Übergehen in den Servicemodus.
  • Seite 20 3.4 Verzögerung des Modulationseinschaltens bei der Anzündung – dieser Pa- rameter ist nur dann verfügbar, wenn die Modulation der Gebläseleistung während der Anzündung eingeschaltet ist. Der Parameter bestimmt, wie lange das Gebläse mit der im Parameter MINIMALE GEBLÄSELEISTUNG BEI DER ANZÜNDUNG ein- gestellten Leistung betrieben wird.

  • Seite 21: Betriebsparameter Des Zubringers

    Parameter bestimmt die Leistung, mit der das Gebläse bei der Reinigung der Feuerstelle arbeitet. 3.10 Durchlüftung – der Regler verfügt über die Möglichkeit, die Funktion Dur- chlüftung einzuschalten. Sie besteht in einem periodischen Einschalten des Geb- läses während des Brennerbetriebs, um gesammelte Abgase zu beseitigen. 3.11 Durchlüftungsdauerzeit –...
  • Seite 22 4.2 Brennstoffstartmenge – der Parameter bestimmt, wie lange vor der Betätigung des Zünders der Brennstoff zugeführt wird. Wenn der Parameter auf Wert 0s einge- stellt wird, wird die Zuführung der Brennstoffstartmenge ausgeschaltet. In dem Fall sollte Parameter ZUGEFÜHRTE BRENNSTOFFMENGE ANZÜNDUNG auf einen höheren Wert als 0% eingestellt werden. 4.3 Zyklusdauerzeit der Brennstoffzuführung –...

  • Seite 23: Betriebsmodus Vom Stoker

    4.7 Betriebsmodus von Stoker – der Parameter bestimmt die Betriebsweise vom Stoker: AUS – bedeutet, dass der Brenner über keinen Stoker verfügt. ZYKLUS – bestimmt den Modus, in dem Stoker zyklisch, abgesehen vom Außenzubringer, eingeschaltet wird. Die Betriebs- und Stillstandszeit vom Stoker bestimmen entsprechende Parameter.

  • Seite 24: Zündungsdetektion Im Zubringer

    Brennstoffstartmenge sowie auch beim Auslöschen des Brenners. Wenn der Stoker ausgeschaltet ist, ist der Parameter nicht verfügbar. 4.12 Zündungsdetektion im Zubringer – der Parameter bestimmt die Funktion, die der Sicherheitseingang X ausübt. Wenn der Parameter auf Wert NEIN eingestellt wird, dient der Eingang X zum Anschließen von z.B. Kontaktsensor des Deckelöffnens des Brennstoffzubringers oder Kontakt, der über das Auslösen des Überlastungsschalters des Motors des Brennstoffzubringers informiert.
  • Seite 25 5.2 Korrektion der Anzeigen des Fotodetektors FD-1 – der Parameter ist nur dann verfügbar, wenn der optische Flammendetektor (FD-1) gewählt wurde. Der Parameter bestimmt die vom Detektor beim gelöschten Brenner gesehene Lichtmenge. Der Korrektionswert wird von der während der Flammendetektion gemessenen Lichtmenge subtrahiert.

  • Seite 26: Zeit Der Stabilisierung Der Anzündung - Der Parameter Bestimmt Maximale

    Alarm Brennstoffmangel ausgelöst wird und der Regler in Modus STOP umschaltet. Der Alarm wird durch eine entsprechende Meldung signalisiert und auf dem Display angezeigt. Um den Regler erneut zu starten, sollte der Brennstoff nachgefüllt, der Alarm mit der Taste STOP gelöscht und der Steuerungsvorgang mit der Taste START betätigen.
  • Seite 27 zugeführte Brennstoffmenge stufenweise gesteigert. Dieser Parameter ist nicht verfügbar, wenn der Parameter STABILISIERUNG DER ANZÜNDUNG auf Wert NEIN eingestellt wird. 5.13 Zeit des Auslöschens der Feuerstelle – nachdem der Regler in den Modus Auslöschen umgeschaltet worden ist, wird das Gebläse eingeschaltet. Das Gebläse arbeitet dann mit der im Parameter GEBLÄSEDREHZAHL BEIM AUSLÖSCHEN eingestellten Leistung.

  • Seite 28: Reinigungsmechanismus

    6.x Reinigungsmechanismus. 6.1 Modus Reinigung der Feuerstelle – der Parameter bestimmt die Betriebswei- se des Reinigungsmechanismus: NICHT VORHANDEN – diese Meldung bedeutet, dass der Brenner mit keinem Reinigungsmechanismus ausgestattet ist. In dem Fall wird der Ausgang [D] als ein externer Alarmmelder betrieben. ZYKLUS –...
  • Seite 29 AUSLÖSCHEN ist der Ausgang des Reinigungsmechanismus ausgeschaltet. Der automatische Reinigungsvorgang wird nach einer bestimmten Anzahl der Auslöschungen oder nach einer entsprechend langen Betriebszeit des Brenners betätigt. Der Regler löscht dann die Feuerstelle aus und der Mechanismus wird für die im Parameter ZEIT DES ÖFFNENS DES REINIGUNGSMECHANISMUS eingestellte Zeit aktiviert.

  • Seite 30: Betriebsparameter Der Heizungspumpe

    6.6 Zeit des Schließens des Reinigungsmechanismus – der Parameter ist nur dann verfügbar, wenn der Mechanismus in den Modi AUTO oder KOMBI betrieben wird. Der Parameter bestimmt die Zeit, die für die Rückkehr des Mechanismus zur Ruhestellung nach dem vollen Öffnen des Mechanismus während der automatis- chen Reinigung nötig ist.

  • Seite 31: Betriebsparameter Vom Warmwasserpfad

    dem im Parameter INTERVALL DER PERIODISCHEN EINSCHALTUNG DER HEIZUNGSPUMPE eingestellten Intervall eingeschaltet. Diese Funktion ist ver- fügbar, wenn der Betriebsmodus der Heizungspumpe auf Wert TERM” eingestellt ist. 7.3 Intervall der periodischen Einschaltung der Heizungspumpe – der Parame- ter ist nur dann verfügbar, wenn die Heizungspumpe im Modus TERM betrieben wird und die Funktion der periodischen Einschaltung der Heizungspumpe aktiv ist.
  • Seite 32 8.3 Erhöhung der Kesseltemperatur bei der Warmwassererwärmung – das Schließen von Thermostatkontakten bedeutet, dass der Kessel danach streben wird, damit die mit dem Drehknopf des Thermostats eingestellte Solltemperatur erreicht und gehalten wird. Falls es nötig wäre, Warmwasser im Speicher zu erwärmen, ist die Solltemperatur des Kessels um den in diesem Parameter vorprogrammierten Wert höher als die Solltemperatur des Warmwasserspeichers.

  • Seite 33: Betriebsparameter Des Kessels

    ACHTUNG! Diese Funktion ist nicht verfügbar, wenn Warmwasseraufbereitung ohne Priorität verläuft oder wenn der Regler im Modus SOMMER betrieben wird. 8.7 Einschalttemperatur der Mischpumpe – der Parameter bestimmt den Wert, bis auf den die Rücklaufwassertemperatur sinken muss, damit der Regler die Mischpumpe einschaltet.

  • Seite 34: Modulation Der Brennerleistung

    9.4 Umschalthysterese der Brennerleistung – nachdem die Solltemperatur vom Wasser im Kessel erreicht worden ist, schaltet sich der Regler in den Betriebsmodus mit der minimalen Leistung. Der Parameter bestimmt, um wie viel Grad die Wassertemperatur sinken muss, damit der Regler die maximale Leistung erneut einschalten kann.

  • Seite 35: Raumthermostat

    Raumthermostat. Der Regler RK–2006LPG ist mit einem Eingang ausgestattet, der das Anschließen von einem beliebigen Raumthermostat mit Kontaktausgang ermöglicht. Der Ku- rzschluss von Thermostatkontakten wird durch das Erscheinen eines Thermometer- -Symbols signalisiert. ACHTUNG! Der Thermostateingang ist nur im Modus WINTER aktiv. Die Kontrollleuchte des Thermostateingang funktioniert unabhängig vom eingestellten Modus.

  • Seite 36: Datenübertragung

    wieder nicht kurzgeschlossen wird, löscht der Regler den Brenner aus und schaltet sich in den Modus STAND-BY. Wenn der Parameter auf den Wert 0min eingestellt wird, wird der Brenner nach der Kontaktöffnung sofort ausgelöscht. ACHTUNG! Falls der Regler auch für Warmwasseraufbereitung betrieben wird, kann der Brenner nach der Kontaktöffnung nach einer anderen als der eingestellten Zeit ausgeschaltet werden.
  • Seite 37 8O1 – 8 Datenbits, Parität Odd, 1 Stopbit. 8N2 – 8 Datenbits, keine Parität, 2 Stopbits (voreingestellte Einstellung). 10.5 Zugriffsebene MODBUS – bestimmt, in welchem Maß der Treiber die Parameterkonfiguration durch das ModBus-Protokoll ermöglicht. NICHT VORHANDEN – der Treiber ermöglicht keine Parameterkonfiguration. ABLESEN –...

  • Seite 38: Zusätzliches Gebläse

    11.x Zusätzliches Gebläse. 11.1 Gebläse 2 – das Einstellen des Parameters auf Wer VORHANDEN bedeutet, dass ein zusätzliches Gebläse verwendet werden kann.. 12.x Notstromversorgung. 12.1 Überwachung des Stromausfalls – der Regler verfügt über eine Funktion der Überwachung des Stromausfalls, damit er ununterbrochen betrieben werden kann. Falls die Speiseschaltung mit einer unterbrechungsfreien Stromversorgung und einem Stromausfalldetektor ausgestattet ist, schaltet sich der Regler im Falle eines Stromausfalls auf Notstromversorgung um.

  • Seite 39: Ausgang [D] - Alarmmelder Oder Reinigungsmechanismus

    12.5 Betrieb der Warmwasserpumpe – der Parameter bestimmt, ob die Warmwasserpumpe im Notlaufmodus betrieben werden soll. 12.6 Betrieb der Mischpumpe – der Parameter bestimmt, ob die Mischpumpe im Notlaufmodus betrieben werden soll. 8. Ausgang [D] – Alarmmelder oder Reinigungsmechanismus. Der Regler verfügt über einen Ausgang [D], der das Anschließen einen zusätzlichen Alarmmelder oder einen Reinigungsmechanismus mittels des Moduls UM-1 ermöglicht.

  • Seite 40: Technische Daten

    10. Technische Daten. Leistungsaufnahme (ohne Gebläse und Pumpe) < 2 VA Messbereich von Temperaturen (KTY 81–210) - 9 ÷ 109°C ± 1°C Messbereich von Brennertemperatur (KTY 81–210) - 9 ÷ 109°C ± 1°C Messbereich von Brennertemperatur (PT–1000) - 30 ÷ 500°C ± 3°C Einstellbereich der Kesseltemperatur 30 ÷...

  • Seite 43: Konformitätserklärung

    KONFORMITÄTSERKLÄRUNG Hersteller: P. W. KEY 11-200 Bartoszyce, ul. Bohaterów Warszawy 67 erklärt, dass das Produkt: Regler RK-2006LPG2 den grundlegenden Anforderungen der EG Richtlinie über elektrische Geräte zur Verwendung innerhalb bestimmter Spannungsgrenzen 2014/35/UE (LDV) vom 26.02.2014 und der EG Richtlinie über elektromagnetische Verträglichkeit 2014/30/UE (EMC) vom 26.02.2016 entspricht.
  • Seite 44 Hersteller: P.W. KEY 11-200 Bartoszyce, ul. Bohaterów Warszawy 67 tel. (89) 763 50 50, fax. (89) 763 50 51 www.pwkey.pl e-mail: pwkey@onet.pl...
