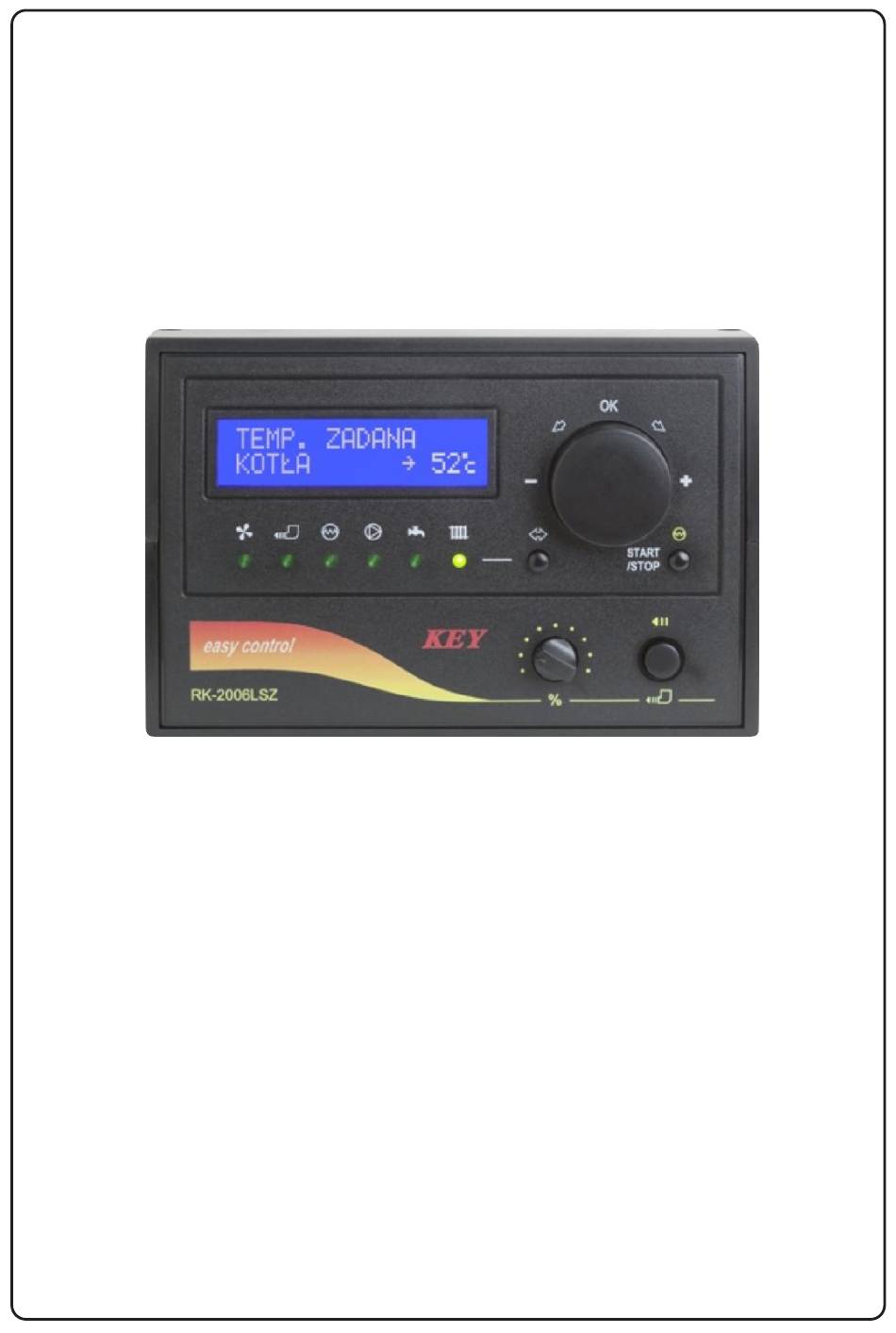

- Seite 1 BEDIENUNGSANLEITUNG RK-2006LSZ TEMPERATURREGLER FÜR FESTBRENNSTOFF-HEIZKESSEL MIT BRENNSTOFF-FÖRDERER Version DA14...
-
Seite 2: Inhaltsverzeichnis
Parameter des Kesselbetriebs ..............22 Service-Einstellungen ................... 22 Hersteller-Einstellungen ................23 Testen der Ausgänge ..................23 Ausgang vom Service-Modus ............... 24 Beschädigungen des Reglers ............... 24 Abbau des Reglers ..................24 Technische Daten ..................25 Anschlussschema vom Netzgerät des Reglers RK-2006LSZ ...... 26... -
Seite 3: Einführung
1. Bestimmung. Der Regler RK-2006LSZ ist ein modernes mikroprozessorgeführtes und in automatischer Oberflächenmontagetechnik hergestelltes Regelgerät. Sein Aufbau ermöglicht einen bedienerfreundlichen und einfachen Betrieb. Regler RK-2006LSK ist für die Regulierung von der Temperatur der Wasserkessel mit Brennstoff-Förderer vorgesehen, die vom Festbrennstoff angetrieben werden. -
Seite 4: Bedienung

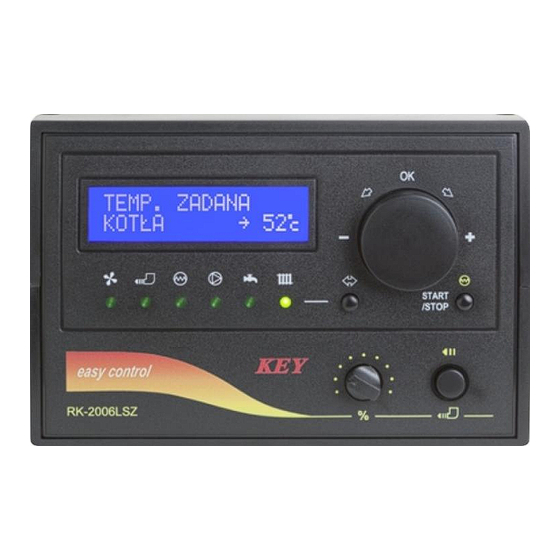

10 - Taste für den manuellen Brennstoff-Förderer (manuelle Brennstoffzuführung) 11 - Taste START/STOP und Löschen von Alarmmeldungen sowie auch Starten der Brennstoffzündung 12 - Drehknopf des Kesselthermostats und für Parametereinstellung mit Taste OK, mit der die vorgenommenen Änderungen bestätigt werden können. Abbildung 1. Frontplatte vom Regler RK-2006LSZ... -
Seite 5: Hauptanzeige, Steuermodus Und Ausgangsgeräte
3.2. Hauptanzeige, Steuermodus und Ausgangsgeräte. Nach dem Einschalten der Stromversorgung erscheinen Meldungen auf dem Di- splay. In der oberen Zeile (1) wird die aktuelle Kesseltemperatur, und in der unteren Zeile der aktuelle Betriebsmodus angezeigt. Die Kontrollleuchten darunter sind en- tsprechenden Ausgängen zugeordnet und durch ununterbrochenes Leuchten signa- lisieren sie ihren Einschaltungsstatus. -
Seite 6: Starten Und Stoppen Der Rgulierung
Betrieb über. Der Zündvorgang kann durch Wiederdrücken der Taste START/STOP unterbrochen werden. In dem Fall schaltet der Regler in den Modus KÜHLUNG, um den Zünder zu schützen. T E M P E R A T U R 6 7 c M O D U S K Ü... -
Seite 7: Bestimmen Der Brennstoffmenge
3.7 Bestimmen der Brennstoffmenge. Die Brennstoffmenge und die Gebläseleistung hängen von den eingestellten Parametern sowie auch vom Betriebsmodus des Reglers ab. In der Abbildung 2 wird das Funktionsprinzip des Brennstoff-Förderers und des Gebläses je nach dem Betriebsmodus des Reglers dargestellt. Im Modus BETRIEB wird der Brennstoff zyklisch zugeführt, und die Dauerzeit der Zyklen wird unter dem Benutzerparameter „Zeit des Zyklus der Brennstoffzuführung“... -
Seite 8: Warmwasser
und „Zeit des Stillstands im Modus Feuerunterhaltung“ eingestellten Werten ab. Das Gebläse wird dagegen angeschaltet, wenn die Brennstoffzuführung mit einer unter dem Serviceparameter „Min. Gebläseleistung” eingestellten Leistung beginnt und wird mit einer unter dem Serviceparameter „Verzögerung des Gebläseausschaltens im Modus Feuerunterhaltung” eingestellten Verzögerung ausgeschaltet. ACHTUNG! Der Regler kann im Servicemodus die Funktion Durchlüftung einschalten. -
Seite 9: Alarmausgang Data
ätzlichen Alarmmelder mittels des Moduls UM-1 ermöglicht. Der Ausgang wird im Fall eines Alarms eingeschaltet. 3.12. Alarme. Der Regler RK-2006LSZ testet ununterbrochen die Richtigkeit des Betriebs von Messpfaden und Alarmsensoren. Im Notfall wird vom Gerät Alarm ausgelöst und funktioniert auf entsprechende Weise. Eine Information über den Notfall wird auf dem Display angezeigt. -
Seite 10: Überhitzungsschutz Und Kesselüberhitzung
ACHTUNG! Der Alarm kann nur dann gelöscht werden, nachdem die Beschädigung im Messpfad des Kesselsensors beseitigt worden ist. Sicherheitseingang. Der Regler RK-2006LSZ ist mit dem Sicherheitseingang ausgestattet, an den man z.B. einen Kontaktsensor des Deckelöffnens des Brennstoff-Behälters anschließen kann. Das Öffnen der Kontakte des Sicherheitseingangs führt zum Ausschalten des Gebläses, des Brennstoff-Förderers und des Zünders sowie auch zum Anzeigen des... -
Seite 11: Brennstoffmangel
A L A R M : E I N G A N G S I C H E R H E I T ACHTUNG! Der Alarm führt nicht zum Einschalten des internen Hörmelders und braucht nicht gelöscht zu werden. Nach dem Wiederschließen von Kontakten des Sicherheitseingangs wird das Steuerungsverfahren ab einem Zeitpunkt, zu dem es unterbrochen wurde, fortgesetzt. -
Seite 12: Durchsicht Und Einstellen Von Benutzer-Parametern
4. Durchsicht und Einstellen von Benutzer-Parametern. Durch das Drücken der Taste ↔ (8) haben wir die Möglichkeit, die Benutzer-Para- meter durchzusehen. Das Umschalten auf einen beliebigen Parameter wird durch schnelles Blinken einer entsprechenden Kontrollleuchte signalisiert. Durch das Dre- hen des Drehknopfes können wir den Wert eines gewählten Parameters ändern. Der Modus der Änderung wird dadurch signalisiert, dass das Zeichen →... -
Seite 13: Leistungsmodulation
keit der Modulation ist ein Koeffizient entscheidend. Ein Wert des Koeffizienten z.B. 5 bedeutet, dass wenn die Wassertemperatur im Kessel 5°C unter einer Solltempe- ratur liegt, das Gebläse mit einer unter dem Serviceparameter „Maximale Gebläseleistung“ eingestellten Leistung betrieben wird, und die Menge des zugef- ührten Brennstoffs genauso groß... -
Seite 14: Betriebsmodus Der Heizungspumpe
Minimale Brennstoffmenge - der Parameter bestimmt die Mindestgröβe der Brennstoffmenge, die mit dem Drehknopf des Brennstoff-Förderers eingestellt werden kann. Wenn der Regler mit der eingeschalteten Leistungsmodulation des Gebläses betrieben wird, bestimmt der unter dem Parameter vorprogrammierte Wert auch eine minimale Brennstoffmenge, die zugeführt werden kann bevor der Regler in den Modus FEUERUNTERHALTUNG übergeht. -
Seite 15: Gemessene Rücklaufwasser-Temperatur
Priorität Warmwasser-Aufbereitung - der Parameter bestimmt die Betriebsweise von Heizungs- und Warmwasserpumpen während Warmwasser erwärmt wird. Der Betrieb mit eingeschaltetem Priorität besteht darin, dass vom Regler während der Warmwasser-Erwärmung die Warmwasser- Pumpe einschaltet und die Heizun- gspumpe ausschaltet werden. Dadurch wird Wasser im Speicher schnell erwärmt. Wenn die Priorität während der Warmwasser-Aufbereitung ausgeschaltet ist, dann sind die Heizungs- und die Warmwasserpumpe gleichzeitig in Betrieb. -
Seite 16: Sprachauswahl
Temperatur der Kesselüberhitzung. 90°C 99°C 95°C Leistungsmodulation. NEIN Service-Einstellungen. Keine Hersteller-Einstellungen. Prüfen von Ausgänge. 5.1. Sprachauswahl. Der Regler RK-2006LSZ verfügt über die Möglichkeit, die Sprachversion des Benutzerinterfaces zu ändern. Die Zahl von zur Verfügung stehenden Sprachen hängt von der Softwareversion ab. -
Seite 17: Parameter Des Gebläsebetriebs
S P R A C H E P O L N I S C H 5.2. Parameter des Gebläsebetriebs. Minimale Gebläseleistung - der Parameter bestimmt die Leistung, mit der das Gebläse während der Brennstoffzuführung im Modus FEUERUNTERHALTUNG be- trieben wird. Wenn die Leistungsmodulation eingeschaltet ist, bestimmt der Parame- ter zusätzlich eine Mindestleistung, die das Gebläse während der stufenlosen Dreh- zahlreduktion bei der Annäherung der Wassertemperatur im Kessel einer Solltempe- ratur erreichen wird. -
Seite 18: Betriebsparameter Des Brennstoff-Förderers
V E R Z Ö G G E B L A S E Ä U S . F E U E R U N T E R H A L T U N G 2 0 % Gebläsedrehzahl bei Zündung - der Parameter bestimmt die Leistung, mit der das Gebläse in Modi ZÜNDUNG und KÜHLUNG betrieben wird. - Seite 19 Prüfen der Zündung des Brennstoff-Förderers - der Parameter ermöglicht den Schutz gegen eine Brennstoffzündung einzuschalten. Während diese Funktion ein- geschaltet ist, prüft der Regler die Temperatur des Brennstoff-Förderers, und wenn sie einen unter dem Parameter „Temperatur der Zündung des Brennstoff-Förderers“ eingestellten Wert überschreitet, beginnt er den Löschvorgang und löst den Alarm der Zündung des Brennstoff-Förderers aus.
-
Seite 20: Parameter Des Zünderbetriebs
5.4. Parameter des Zünderbetriebs. Dauerzeit der Brennstoffzündung - der Parameter bestimmt, wie viel Zeit es nach dem Anschluss der Glühkerze (des Zünders) nötig ist, um den Brennstoff anzuzünden. B R E N N S T O F F Z Ü N D . Z E I T 3 0 0 s 5.5. -
Seite 21: Betriebsparameter Der Warmwasserpumpe
Betriebsmodus des Warmwasser-Pfades - ist dieser Parameter auf den Wert NICHT VORHANDEN eingestellt, wird der Warmwasser-Umlauf ausgeschaltet. In dem Fall können der Eingang des Temperatursensors und der Steuerungsausgang für die Pumpe unangeschlossen bleiben. Die Einstellung VORHANDEN entsperrt al- le Parameter und Funktionen, die mit der Bedienung des Warmwasser-Pfades ver- bunden sind. -
Seite 22: Parameter Des Kesselbetriebs
cher die Warmwasser-Pumpe ausgeschaltet wird. Der Parameter ist nur dann ver- fügbar, wenn der Warmwasser-Pfad und der Auslauf der Pumpe eingeschaltet sind. A U S L A U F Z E I T P U M P E 2 m i n Einschalttemperatur der Mischpumpe - der Parameter bestimmt den Wert, bis auf den die Rücklaufwassertemperatur sinken muss, damit der Regler die Mischpumpe eingeschaltet. -
Seite 23: Service-Einstellungen
Hysterese des Kesselschutzes - durch entsprechende Steuerung der Heizungs- und Warmwasser-Pumpe schützt der Regler die minimale und maximale Kesseltem- peratur. Der Parameter bestimmt den Wert der Ausschaltungshysterese des Schut- zes von Kesselgrenztemperaturen. H Y S T E R E S E K E S S E L S C H U T Z Temperatur der Kesselüberhitzung - der Parameter bestimmt den Wert der Was- sertemperatur im Kessel, nach deren Erreichen der Regler die Steuerung ausschal-... -
Seite 24: Ausgang Vom Service-Modus
nes auf dem Display angezeigten Ausgangs wählen. Das Drücken der OK Taste er- möglicht den gewählten Ausgang vorläufig anzuschließen. P R Ü F E N A U S G Ä N G E G E B L Ä S E 5.11. -
Seite 25: Technische Daten
8. Technische Daten. Stromversorgung ………………………………………………..….. 230V ± 10%, 50Hz Leistungsaufnahme (ohne Gebläse und Pumpe) ……………….. < 4VA Messbereich von Temperaturen …………………………………… -9 – 109°C ± 1°C Einstellbereich der Kesseltemperatur ……………………..... 30–90°C ± 1°C Software-Schutz gegen Kesselüberhitzung ……………………… 90–99°C ± 1°C Einschalttemperatur der Pumpe …………………………………... -
Seite 26: Anschlussschema Vom Netzgerät Des Reglers Rk-2006Lsz
Anschlussschaltplan des Reglers RK-2006LSZ... -
Seite 27: Konformitätserklärung
KONFORMITÄTSERKLÄRUNG Hersteller: P. W. KEY 11-200 Bartoszyce, ul. Bohaterów Warszawy 67 erklärt, dass das Produkt: Regler RK-2006LSZ Anforderungen erfüllt und mit folgenden Richtlinien kompatibel ist: 73/23/EWG i 93/68/EWG (LVD 73/23/EEC + 93/68/EEC), ersetzt durch die Richtlinie 2006/95/WE (EC Directive 2006/95/ EEC);... - Seite 28 Hersteller: P.W. KEY 11-200 Bartoszyce, ul. Bohaterów Warszawy 67 tel. (89) 763 50 50, fax. (89) 763 50 51 www.pwkey.pl e-mail: pwkey@onet.pl...
