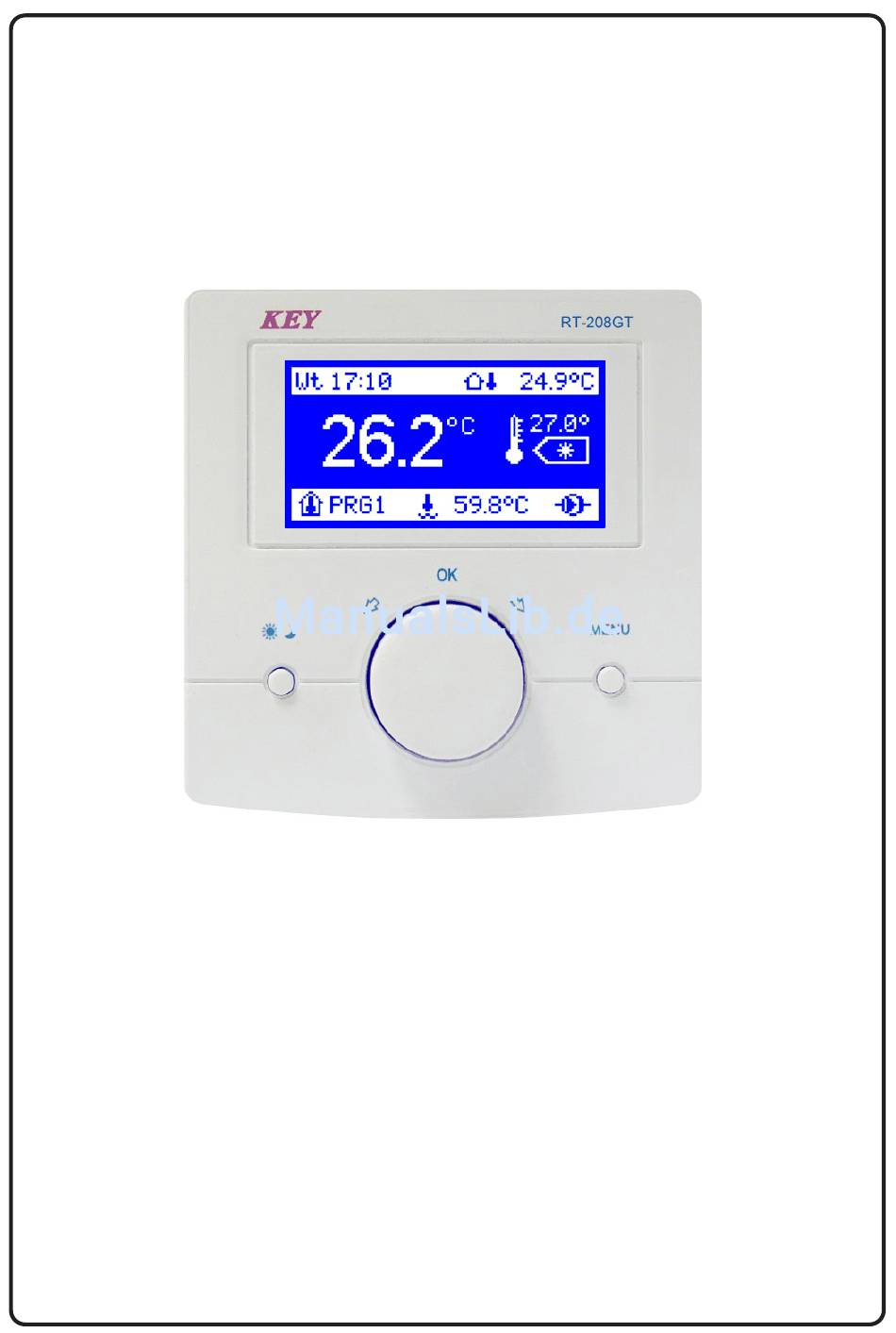

- Seite 1 BEDIENUNGSANLEITUNG RT–208GT RAUMTEMPERATURREGLER Wersion 5A01...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis. Einführung ...................... 3 Beschreibung des Reglers RT–208GT ............4 Beschreibung der Displayanzeigen..............5 Verkürzte Beschreibung des Reglerbetriebs RT–208GT ........ 6 Bedienung von RT–208GT ................7 Übersicht und Einstellen von Benutzerparametern......... 7 Tages- und Nachttemperatur …..............7 Programmauswahl..................7 Programmbearbeitung ( PRG 1, PRG 2, PRG 3, manuelles Programm) ..8 Änderungserzwingung des Betriebsmodus während das manuelle Programm aktiv ist ……………………………………………….. -
Seite 3: Einführung
Innenwand im Raum mit einer freien Luftzirkulation montiert werden. Auf die Wand, wo der Regler platziert ist, können die Sonnenstrahlen nicht direkt treffen. Montage des Reglers: Firma KEY übernimmt keine Verantwortung für Schäden, die durch einen unkorrekten Anschluss, eine unkorrekte Montage oder Nutzung des Gerätes entstehen. -
Seite 4: Beschreibung Des Reglers Rt-208Gt

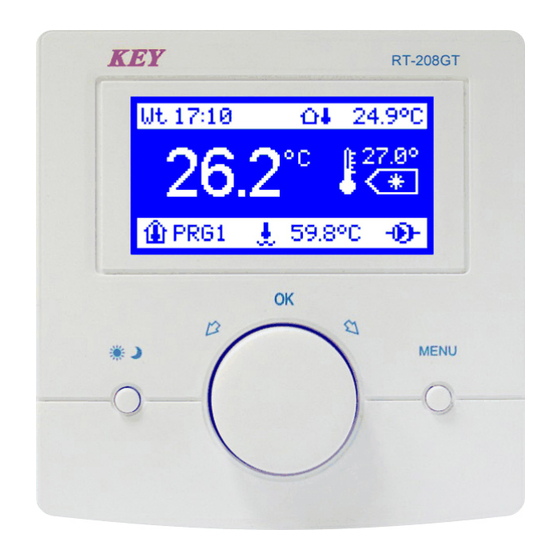

Beschreibung des Reglers RT–208GT. Der Regler hat auf der Frontplatte ein beleuchtetes LCD Display und drei Funktion- sknöpfe. LDC Symbole. 1 – Wochentag 2 – Urzeit 3 – Sensor der Außentemperatur 4 – Außentemperatur 5 – Solltemperatur 6 – Raumtemperatur 7 –... -
Seite 5: Beschreibung Der Displayanzeigen
Beschreibung der Displayanzeigen. 1,2. Wochentag und Urzeit. Im Modus eines normalen Betriebs werden durch den Regler der aktuelle Wochentag und die Urzeit angezeigt. 3. Außentemperatursensor. 4. Außentemperatur. Wenn an den Regler der Außentemperatursensor angeschlossen wird, informiert diese Anzeige die Temperatur draußen. 5. -
Seite 6: Verkürzte Beschreibung Des Reglerbetriebs Rt-208Gt
Verkürzte Beschreibung des Reglerbetriebs RT–208GT. Der Gerätebetrieb besteht in einer Überwachung der Raumtemperatur. Falls die Temperatur im Raum niedriger als die programmierte Temperatur ist, schaltet der Regler den Kessel ein, und auf dem Display neben der Kesseltemperatur wird das Symbol eines Pumpenbetriebs angezeigt. Sobald die gewünschte Temperatur erreicht wird, erlischt das Symbol der Pumpe, der Regler schaltet den Kessel aus und geht in Standby. -
Seite 7: Bedienung Von Rt-208Gt
Bedienung des Reglers RT–208GT. Zwecks leichter Gerätebedienung wurden alle seine Funktionen in Gruppen eingeteilt. Zur Verfügung stehen die Benutzer- und Service-Einstellungen. Um in den Gruppen die Parameter zu ändern, sollte man in Benutzermenu (den Knopf MENU oder OK kurz drücken) oder in Servicemodus (den Knopf MENU drücken und etwa 5 Sekunden lang halten) gehen. -
Seite 8: Programmbearbeitung (Prg 1, Prg 2, Prg 3, Manuelles Programm)
3. Programmbearbeitung (PRG 1, PRG 2, PRG 3, manuelles Programm). In dieser Parametergruppe kann man nach Bedarf drei wöchentliche Zeitprogramme definieren. Das Drücken des Drehknopfes während die Gruppe z. B. "Edition Pro- gramm 1" angezeigt wird, ermöglicht Bearbeitung der in dieser Gruppe angezeigten Parameter. -
Seite 9: Manuelles Programm
Manuelles Programm. Bei Edition der Gruppe "Programmauswahl" kann das Programm "Manuell" gewählt werden. Der Prozess der zeitlichen Regulierung wird dann angehalten. Der Regler schaltet in Modus einer festen Regulierung. In diesem Modus wird nur die Tages- oder Nachttemperatur aufrechterhalten und ein wöchentliches Programm kann nicht aktiviert werden. -
Seite 10: Displayeinstellungen
6. Displayeinstellungen. Die Funktion "Displayeinstellungen" lässt dem Benutzer das Display nach eigenem Bedarf anpassen. Wenn während der Bearbeitung dieser Gruppe von Parametern der Drehknopf gedrückt wird, werden folgende Einstellungen angezeigt: – Helligkeit beim Bedienen – Standby-Helligkeit – Kontrast Beschreibung von Serviceparametern. Wenn der Knopf MENU gedrückt und 5 Sekunden lang gehalten wird, schaltet der Regler in den Service-Modus. -
Seite 11: Kessel-Alarme
10. Kessel-Alarme. Die Funktion "Kessel-Alarme" lässt die maximale Kesseltemperatur (Überhitzun- gstemperatur) und die minimale Temperatur (Brennstoffmangel-Temperatur) einstel- len. Falls die Wassertemperatur im Kessel den eingestellten maximalen Wert über- schreitet, wird der Alarm gelöst – die Anzeige der Kesseltemperatur und das Display blinken. -
Seite 12: Sensoren
Nummer des Thermostaten VT1-VT4, MIX1-MIX4 – je nachdem, ob der Kessel- regler einen oder zwei Heizkreisläufe bedienen kann, kann man an jeden Kreislauf vier Raumthermostate anschließen. VT1-VT4 – der erste Heizkreislauf MIX1-MIX4 – der zweite Heizkreislauf ACHTUNG! Nach dem Anschluss des Raumreglers an den Kesselregler über Datenübertragungsanschluss, sollte man den im Kesselregler im Raumther- mostateingang Jumper entnehmen und im Raumregler die Nummer des Ther- mostaten einstellen z. -
Seite 13: Sensorenkorrektur
Falls der Sensor T1 die Rolle des Außentemperatursensors spielt, wird die Temperatur von diesem Sensor auch auf der oberen Leiste angezeigt und mit dem Symbol eines Hauses mit dem Thermometer draußen bezeichnet. Wenn der zusätzliche Sensor die Rolle des Kesseltemperatursensors spielt, werden das Symbol und die Temperatur von diesem Sensor auf der unteren Leiste angezeigt Außen mit RK –... -
Seite 14: Service-Passwort
Die Änderungen mit dem OK Knopf bestätigen und den Knopf MENU drücken – der Regler schaltet in Modus eines normalen Betriebs. 15. Passwort erstellen. In diesem Parameter kann man das Passwort erstellen. Dieses Passwort besteht aus fünf Ziffern und schützt den Zugang zu Serviceeinstellungen. Wenn das neue Passwort eingegeben wird, wird durch den Regler die Frage "Neues Passwort speichern?"... -
Seite 15: Programm Gegen Einfrieren
17. Programm gegen Einfrieren. Der Regler verfügt über eine Funktion, die den Raum vor dem Einfrieren schützt. Wenn die Wassertemperatur im Kessel 5°C erreicht, wird durch den Regler der Brenner eingeschaltet. Wenn die Temperatur über 5°C steigt, schaltet der Regler den Brenner aus und der Schutz vor dem Einfrieren wird fortgesetzt. -
Seite 16: Anschlussschema Von Rt-208Gt An Datenübertragungsanschluss
Anschlussschema von RT-208GT an Datenübertragungsanschluss RS-485. -
Seite 17: Anschlussschema Von Rt-208Gt An Kesselregler Rk-2006Lpg/Lpg2
Anschlussschema von RT-208GT an Kesselregler RK-2006LPG/LPG2... -
Seite 19: Konformitätserklärung
KONFORMITÄTSERKLÄRUNG Hersteller: Przedsiębiorstwo Wielobranżowe KEY Zdzisław Kluczek 11-200 Bartoszyce, ul. Bohaterów Warszawy 67 erklärt, dass das Produkt: Regler RK-208GT Anforderungen erfüllt und mit folgenden Richtlinien kompatibel ist: 2014/35/UE (LDV) entsprechend der EU-Niderspannungsrichtlinie, 2014/30/UE (EMC) entsprechend der EMV-Richtlinie und, dass die folgen-... - Seite 20 Producent: P.W. KEY 11-200 Bartoszyce, ul. Bohaterów Warszawy 67 tel. (89) 763 50 50, fax. (89) 763 50 51 www.pwkey.pl e-mail: pwkey@onet.pl...
