Konfigurationsanleitung
LobiX NG
Web-Interface
High / Low
Wählen Sie den Zustand des jeweiligen digitalen Eingangs am Erweiterungsmodul,
bei dem eine Meldung ausgelöst werden soll.
High: Es kann eine Meldung ausgelöst werden, wenn eine Spannung von 10-30 V
am Eingang anliegt. Low: Es kann eine Meldung ausgelöst werden, wenn eine Span-
nung von 0V am Eingang anliegt. Steuerung durch Pegelwechsel ist nicht möglich!

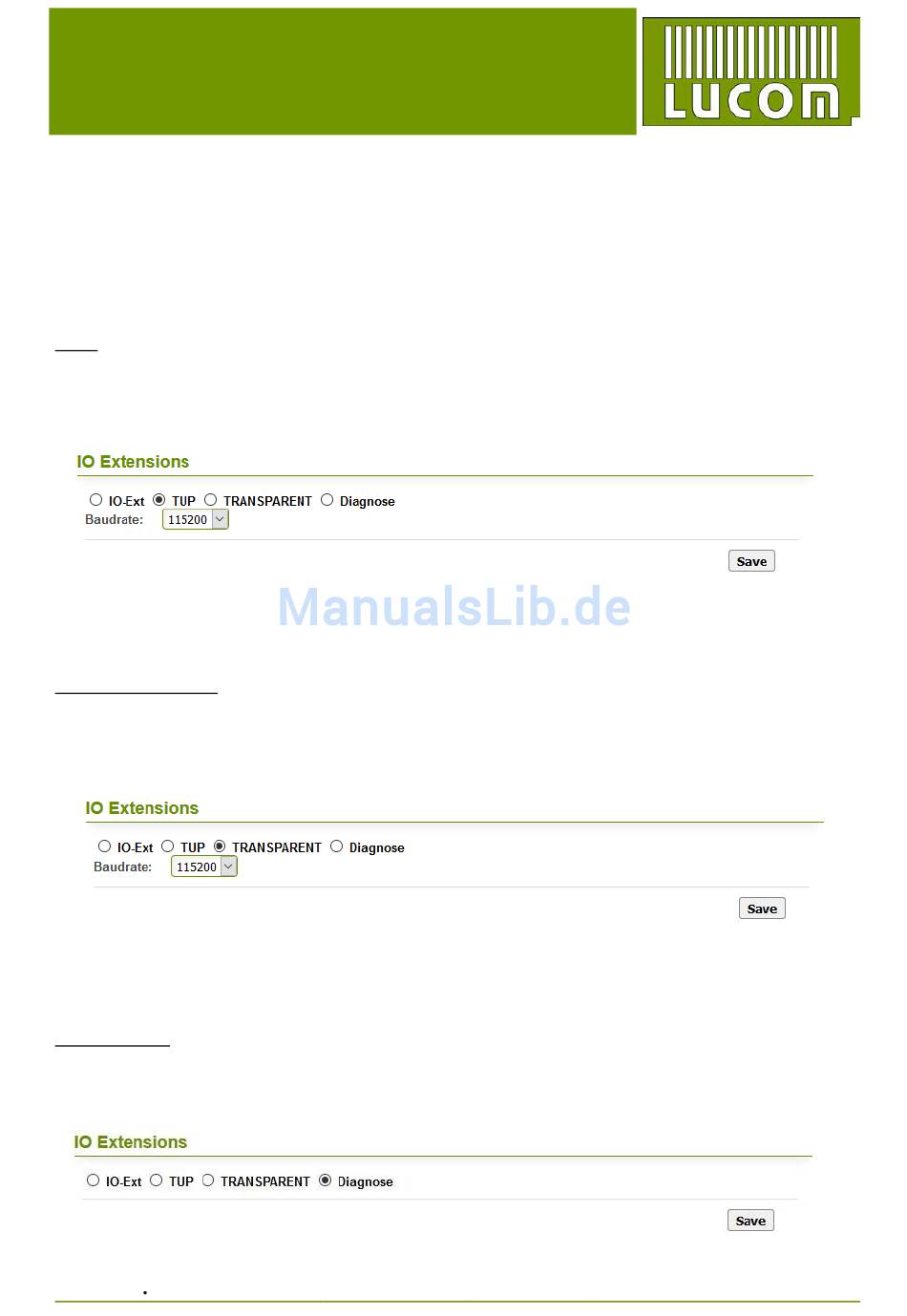

TUP
Aktivieren Sie diese Auswahlbox, wenn Sie über die Serielle Schnittstelle nach dem TUP
Protokoll Meldungen auslösen und diese mit Variablen Texten/Messwerten bestücken wol-
len. Siehe Menü TUP-Protokoll
Baudrate
Wählen sie hier die Schnittstellen Geschwindigkeit der RS232 ein.
TRANSPARENT
Aktivieren Sie diese Auswahlbox, wenn Sie an der Seriellen Schnittstelle eine Gerät
transparent mit Daten versorgen wollen die z.B. aus einer SMS an das Gerät gesendet
werden.
Baudrate
Wählen sie hier die Schnittstellen Geschwindigkeit der RS232 ein.
DIAGNOSE
Aktivieren Sie diese Auswahlbox, wenn Sie an der Seriellen Schnittstelle die laufenden
Status/Diagnosemeldungen des Gerätes auslesen möchten.
Hinweis Terminalprogramm: 115200 / 8 / 1
LUCOM GmbH Elektrokomponenten & Systeme
www.lucom.de
(siehe auch: 5.1 TUP Protokoll)
