- Seite 1 Installationsanleitung DEVIreg™ Opti elektronischer Timer-Thermostat, entspricht der ECO Design Richtlinie www.DEVI.com...
-
Seite 2: Inhaltsverzeichnis
DEVIreg™ Opti Inhaltsverzeichnis Einführung ........2 Technische Spezifikationen . -
Seite 3: Technische Spezifikationen
Eine Displayanzeige und die Bedienung über Tasten. • Menügesteuerte Programmierung. • Vorinstallierte Timereinstellungen. • Angeboten mit integriertem Rahmen. • Verwendung eines DEVI-Standard-NTC-Bodensensors (15 kOhm bei 25 ° C). • Fenster-Offen-Erkennung. • Niedriger Standby-Verbrauch. • Wochentimer. Weitere Informationen zu diesem Produkt finden Sie unter: devi.com... - Seite 4 DEVIreg™ Opti Fühler NTC 15 kΩ bei 25 °C (werkseitig) Fühlerwerte: 0°C 42 kΩ 20°C 18 kΩ 50°C 6 kΩ Regelung PWM – Pulsweitenmodulation Max. Kabelspezifikation 1x4 mm und 2x2,5 mm Umgebungstemperatur 0° bis +35°C Frostschutz 5°C bis +9°C (Werkseitig 5°C) Temperaturbereich Raumtemperatur: 5-35 °C.
- Seite 5 DEVIreg™ Opti Kugeldruckprüfungstem- 75°C peratur Verschmutzungsgrad 2 (Wohnbereich/IEC60335-1) Reglertyp Softwareklasse Lagerungstemperatur -25°C bis +60°C IP-Schutzart Schutzart Klasse II - Abmessungen 85 x 85 x 44 mm (Tiefe in der Wand: 24 mm) Gewicht 138 g Die elektrische Sicherheit und elektromagnetische Verträg- lichkeit dieses Produkts entsprechen den EN/IEC-Normen für „Automatische elektrische Regel- und Steuergeräte für den Hausgebrauch und ähnliche Anwendungen“:...
-
Seite 6: Sicherheitshinweise
DEVIreg™ Opti Sicherheitshinweise WICHTIG: Wird ein Thermostat zur Steuerung eines Fuß- boden- Heizelements in Verbindung mit einem Fußboden- belag aus Holz oder einem ähnlichen Material verwendet, ist stets ein Bodenfühler vorzusehen. Hierbei darf die maximale Bodentemperatur 35 °C niemals überschreiten. Stellen Sie sicher, dass die Spannungsversorgung des Ther- mostaten vor der Installation unterbrochen ist. - Seite 7 DEVIreg™ Opti • Dieser Thermostat darf von Kindern ab acht Jahren und von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mit unzu- reichender Erfahrung und Kenntnis verwendet werden, wenn diese von einer für ihre Sicherheit verantwort- lichen Person beaufsichtigt werden oder Anweisungen für die sichere Nutzung erhalten haben und die damit verbundenen Gefahren verstehen.
-
Seite 8: Montageanweisungen
DEVIreg™ Opti Montageanweisungen Beachten Sie die folgenden Einbauhinweise: Platzieren Sie den Thermostaten in geeigneter Höhe an der Wand (in der Regel 80–170 cm). Der Thermostat darf nicht in feuchten Räumen angebracht werden. Platzieren Sie ihn in diesem Fall in einem angrenzenden Raum. Installieren Sie den Thermostaten stets gemäß... - Seite 9 DEVIreg™ Opti Hinweis: Ein Bodenfühler wird für alle Fußboden- heizungen empfohlen und ist in Verbindung mit Dünnbettheizmatten und unter Holzböden vor- geschrieben, um das Risiko einer Überhitzung des Fußbodens zu verringern. • Der Sensor der Temperatur des Fußbodens soll im Leerrohr (Wellrohr) in der entsprechenden Stelle der Erhitzungszone installiert...
-
Seite 10: Führen Sie Zur Montage Des Thermostaten Die Folgenden Schritte Aus
DEVIreg™ Opti • Führen Sie das Leerrohr bis zur Anschlussdose. • Der Biegeradius des Leerrohrs muss mindestens 50mm betragen. Führen Sie zur Montage des Thermostaten die folgenden Schritte aus: Auspacken des Thermostaten Entfernen Sie die vordere Ab- deckung wie gezeigt auf Bild. 1. Bild. - Seite 11 DEVIreg™ Opti Befestigen Sie das Thermostat Unterteil sicher an einer Anschlussdose, indem Sie die Schrauben durch die Öffnungen an den Seiten des Thermostaten führen. Bild. 3 Rasten Sie das Thermostat Oberteil des Moduls ein. Achten Sie darauf, die Steckverbindung der Anschlussleiste nicht zu verbiegen.
-
Seite 12: Display Symbole

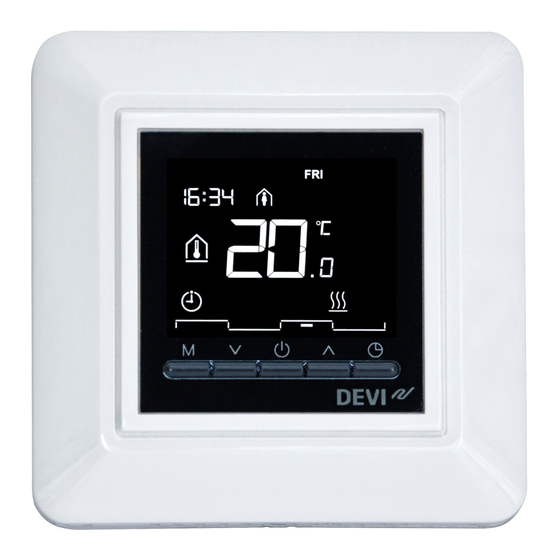

DEVIreg™ Opti Display Symbole Der obere Teil dient hauptsächlich zur Bereitstellung einer Bedienoberfläche in Form eines Displays und als Halterung für die Steuerungstasten. Das Display dient hauptsächlich zur Anzeige des aktuellen Status des Thermostaten und zum Erkennen von Benutzer- aktionen über die Tasten. Das Display besteht aus unter- schiedlichen Tasten, Nummern und Symbolen. - Seite 13 DEVIreg™ Opti Display Symbole Symbol Beschreibung Symbol Beschreibung Wochentag Heizen SICHERHEITS- Zeitanzeige SPERRE Bodentempe- Fenster offen ratur Raumtempe- Temperaturan- ratur zeige Abwesenheits- Komforttem- funktion peratur Energiespar- Timer temperatur Handbetreib Fehler Frostschutz Tagesrhyth- muszeiten von Komfort- / Ener- giesparbetrieb Montageanweisungen...
- Seite 14 DEVIreg™ Opti Beschreibung der Steuerungstasten Funktion Taste Beschreibung Halten Sie die Taste / Einschaltung des Ther- 2 Sekunden lang Ein- / Aus- mostaten / Darstellung schalter der Temperatur / andere Einstellung gedrückt. Auswahl der Wechselt durch die Drücken Sie die Einstellung folgenden Einstellungen: ( Mode )
- Seite 15 DEVIreg™ Opti Um die Sicherheitssperre Gleichzeitig die Tasten zu aktivieren / deaktivie- drücken Sperrsymbol ren, halten Sie 8 Sekunden lang die Tasten gedrückt. Symbol erscheint. Thermostat ausschalten. Gleichzeitig die Reset auf Halten Sie 10 Sekunden Tasten drücken Werkseinstel- die Tasten gedrückt. lungen Countdown ab 5 Sekunde.
- Seite 16 DEVIreg™ Opti Fehlercode Wenn ein Fehler auftritt und behoben wird, ist in einigen Fällen ein Neustart des Thermostaten erforderlich, um die Heizung wieder zu starten. Problem- Fehlertyp Beschreibung lösung Kurzschluss Der Bodenfühler ist kurz- Installateur Bodenfühler geschlossen kontaktieren Prüfen, ob der Bodenfühler Bodenfühler Der Bodenfühler ist nicht...
-
Seite 17: Einstellungen
DEVIreg™ Opti Gerät ausschal- ten und wieder ein- Fühler hat schalten. Wenn keine Fühler misst zu niedrige der Fehler wei- Verbindung Temperaturen(< 0°C) terhin auftritt, wenden Sie sich an Ihren zugelassenen Installateur kein Es fehlt die Batterie oder sie Installateur Batterie muss ersetzt werden kontaktieren... - Seite 18 DEVIreg™ Opti Mit der Timer-Taste zu den Einstellungen der Minuten wechseln. Die Minuten mit den Pfeiltasten (Auf/Ab) ein- stellen. Mit der Timer-Taste zu der Einstellung des Wochentages wechseln. Den Wochentag mit den Pfeiltasten (auf/ab) einstellen. Erneut die Timer-Taste drücken um die Einstel- lung zu übernehmen.
- Seite 19 DEVIreg™ Opti Werte für die Voreinstellungen finden sie in der folgenden Tabelle. Montag-Freitag: P1 Programme Arbeits- Tage zu Sonnabend - Sonn- tage Hause tag: P2 Mon- Mon- Sonn- Tage tag-Sonn- tag-Sonn- Mon-Frei abend - Sonntag 06:00- Komfort- Komfort- Komfort- Komfort- Morgen 08:00 bereich...
- Seite 20 DEVIreg™ Opti Anpassen der Timer-Programmierung Im Timermodus können die Werte des aktuellen Programms geändert werden, indem man die Timer-Taste für 2 Sek. gedrückt hält. Es erscheint der Name des Programms (z.B. P3). Durch erneutes drücken der Timer-Taste werden zuerst die Werte für die Zeiten der Tagesabschnitte (Morgens, Tagsüber, Abends, Nachts) und im Anschluss die Werte für die Komfort- und Energiespartemperatur eingestellt.
-
Seite 21: Anmerkung
DEVIreg™ Opti - Komfortbereich - Energiespar- bereich Die kurze Line zeigt den aktiven Bereich (Komfort- oder Ener- giesparbereich) an. Anmerkung: Fußboden und Raum benötigen Zeit zum Aufheizen. Wir bitten sie dieses zu berücksichtigen. Abwesenheitsfunktion: Wird eingeschaltet indem man die Mo- dus-Taste drückt bis das Symbol erscheint. - Seite 22 DEVIreg™ Opti Durch drücken der Taste kommt man in die Einstellun- gen für die Temperatur, hier kann man mit den Pfeiltasten ein Wert zwischen 5-20°C auswählen. Durch drü- cken der Taste werden die Einstellung übernommen. Die Abwesenheitsfunktion endet durch drücken einer der Tasten (Mode, Auf/Ab, Timer ).
- Seite 23 Einstellen der benötigten Wertes. Das Menu kann jeder- zeit verlassen werden indem man die Taste für 2 Sek. ge- drückt hält. Der DEVIreg Opti kehrt in den aktuellen Modus zurück. Erfolgt 30 Sek. keine Tastenbetätigung speichert der Regler die Einstellung und schaltet sich wieder ab.
-
Seite 24: Einstellungsmenü
DEVIreg™ Opti Einstellungsmenü: Bei der ersten Inbetriebnahme, oder im Einstellungsmenü ist es möglich Einstellung für die folgenden Parameter vorzunehmen: Stan- Parametereinstellung Bereich dard- wert Zeiteinstellung für die Stunden 0 - 24 Zeiteinstellung für die Minuten 0 - 60 Einstellung des Wochentags Montag –... -
Seite 25: Erweiterte Funktion
DEVIreg™ Opti * Die Auswahl der Raumtemperatur (P04 = 3) ist erst mög- lich nachdem die Drahtbrücke auf der Platine herausgebro- chen wurde. ** Der maximale Wert für P10 liegt immer 0,5°C unter dem Wert P05. Erweiterte Funktion Freigabe von Raum- oder Fußbo- dentemperatur höher als max. - Seite 26 DEVIreg™ Opti zeigemoduls z. B. mit Hilfe eines Schraubendrehers entfernen, damit die maximale Bodentemperatur auf bis zu 45 °C ein- gestellt werden kann. Außerdem ist es in diesem Fall möglich, einen Raumfühler allein zu verwenden. Diese Option wird jedoch nicht empfohlen, da dadurch das Risiko der Boden- überhitzung steigt.
- Seite 27 DEVIreg™ Opti Wärme- Ungefähre Spezi- leit- Beispiele ver- Einstellung fische wider- schiedener bei 25 °C Dicht stand Fußbodenbeläge Bodentem- in kg/m К/W] peratur 8 mm HDF-La- 0,05 > 800 28°C minat 14 mm Buche-Par- 0,10 650 – 800 31°C kett 22 mm Platte aus 0,13 dem Eichenholz-...
-
Seite 28: Entsorgungsanweisungen
DEVIreg™ Opti Entsorgungsanweisungen Montageanweisungen... -
Seite 29: Garantie
Garantie YEAR WARRANTY Sollten Sie die Garantie aufgrund eines Herstellerfehlers am DEVI-Produkt in Anspruch nehmen müssen, reparieren wir das Produkt kostenlos oder senden Ihnen ebenfalls kostenlos ein Ersatzprodukt zu. Die Garantie wird gewährt, wenn die Installation von einem autorisierten Installateur durchgeführt und das Garantiezertifikat abgestempelt... - Seite 30 DEVIreg™ Opti Montageanweisungen...
- Seite 31 DEVIreg™ Opti Montageanweisungen...
- Seite 32 Denmark Phone: +45 7488 8500 Fax: +45 7488 8501 E-mail: EH@DEVI.com www.DEVI.com Danfoss can accept no responsibility for possible errors in catalogues, brochures and other printed material. Danfoss reserves the right to alter its products without notice. This also applies to products already on order provided that such alterations can be made without sub sequential changes being necessary in specifications already agreed.
