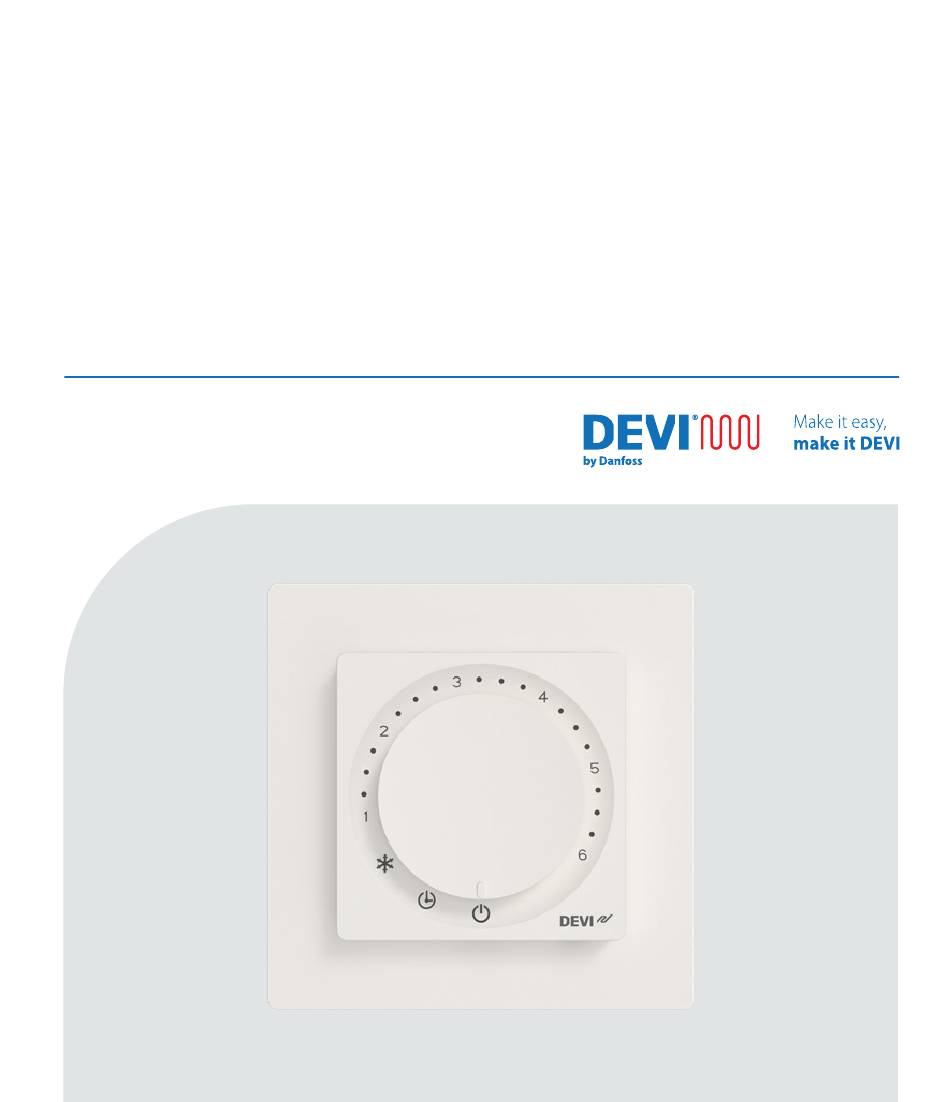

- Seite 1 Installationsanleitung DEVIreg™ Basic Intelligenter elektronischer Timer-Bodenthermostat mit App-Steuerung...
- Seite 3 INSTALLATIONSANLEITUNG DEVIreg™ Basic Inhalt Einführung Normenkonformität Sicherheitshinweise Installationsrichtlinien Bedienungsanleitung DEVI Control App DEVI Control App Bedienungsanleitung Ökodesign-Datenblatt Garantie Entsorgungshinweise...
- Seite 4 Einfache Knopfbedienung für Temperaturregelung und Funktionen. • Bluetooth-Konnektivität auf 2,4-GHz-Frequenz bei einer maximalen Leistung von 10 dBm. • Zugriff auf den Thermostat über die Konfigurations-App für einfachen Zugriff, Einrichtung oder Fernfehlerbehebung. Firmware-Update über die DEVI Control App. • Funktioniert ab Werk mit Standardparametern als Thermostat.
- Seite 5 INSTALLATIONSANLEITUNG DEVIreg™ Basic Normenkonformität Die elektrische Sicherheit, elektromagnetische Verträglichkeit und Funkaspekte für dieses Produkt entsprechen den folgenden relevanten Normen: • EN/IEC 60730-1 (allgemein) • EN/IEC 60730-2-7 (Timer) • EN/IEC 60730-2-9 (Thermostat) • EN 301 349-1 und EN 301 349-17 (EMC-Norm für Funkgeräte im 2,4-GHz-Band) •...
- Seite 6 INSTALLATIONSANLEITUNG DEVIreg™ Basic Sicherheitshinweise Stellen Sie sicher, dass die Netzspannungsversorgung des Thermostats vom Netz getrennt ist, bevor Sie mit der Installation beginnen. Wichtig: Wird ein Thermostat zur Steuerung eines Fußboden-Heizelements verwendet, ist ein Bodenfühler erforderlich. Die maximale Bodentemperatur darf niemals die Empfehlungen für den spezifischen Fußbodenbelag überschreiten.
- Seite 7 INSTALLATIONSANLEITUNG DEVIreg™ Basic für die sichere Nutzung erhalten haben und die damit verbundenen Gefahren verstehen. • Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Thermostat/Schalter spielen. • Das Gerät ist für Dauerbetrieb ausgelegt. Anleitungsvideos Um es Ihnen einfacher zu machen, zeigen wir Ihnen die Merkmale und Funktionen des Produkts in Videos, die auf unserem YouTube-Kanal...
- Seite 8 INSTALLATIONSANLEITUNG DEVIreg™ Basic Installationsrichtlinien Befolgen Sie diese Richtlinien bei der Platzierung des Thermostats, um eine optimale Benutzererfahrung der Temperaturregelung zu erzielen. Installieren Sie den Fühler in einem Abstand von mehr als 50 cm zu Fenster- und Türöffnungen. Der Thermostat darf nicht in direkten Nassbereichen (Zonen 0, 1 und 2) installiert werden.
- Seite 9 INSTALLATIONSANLEITUNG DEVIreg™ Basic Installationsschritte Beschreibung Abbildung 1. Auspacken des Thermostats. Stellen Sie sicher, dass alle Teile geliefert wurden (1 Thermostat- gerät,1 Spannungsversorgung, 1 Rahmen, 1 Kabelfühler) sowie die Anleitung in der jeweiligen Landessprache. 2. Platzieren Sie den Bodenfühler im Flexrohr und vergewissern Sie sich, dass das Fühler- Element ordnungsgemäß...
- Seite 10 INSTALLATIONSANLEITUNG DEVIreg™ Basic Beschreibung Abbildung 3. Der Biegeradius für das Flexrohr muss größer als 50 mm sein. 4. Stellen Sie sicher, dass der Bodenfühler mit gleichen Abständen zwischen zwei Heizkabeln (> 2 cm) an einer repräsentativen Position platziert wird. 5. Bei Konstruktionen mit dünnem Boden: Das Flexrohr sollte bündig mit der Unterbodenoberfläche...
- Seite 11 INSTALLATIONSANLEITUNG DEVIreg™ Basic Beschreibung Abbildung 6. Stellen Sie sicher, dass der verdrahteter Stromkreis getrennt und spannungsfrei ist und schalten Sie den allpoligen Trennschalter aus. 7. Die Kabel müssen gemäß dem Schaltplan an der Rückseite der Spannungsversorgung des Thermostats verdrahtet werden. Stellen Sie sicher, dass die Klemmen ordnungsgemäß...
- Seite 12 INSTALLATIONSANLEITUNG DEVIreg™ Basic Beschreibung Abbildung 9. Befestigen Sie die Spannungsversorgung des Thermostats mit Schrauben in mindestens zwei der vorgesehenen Bohrungen der Spannungsversorgungseinheit in der Unterputzdose. Hinweis: Platzieren Sie den Thermostat gemäß dem - Pfeil 10. Befestigen Sie den Rahmen und den oberen Rahmen am Thermostat.
- Seite 13 INSTALLATIONSANLEITUNG DEVIreg™ Basic Beschreibung Abbildung 12. Schalten Sie nach Abschluss der elektrischen Installation den allpoligen Trennschalter (Sicherung) ein. 13. Der Thermostat ist nun Für den Thermostat müssen betriebsbereit. keine Einstellungen in der App vorgenommen werden. Dies ist jedoch erforderlich, um erweiterte Funktionen, Zeitpläne und mehr zu ändern.
- Seite 14 INSTALLATIONSANLEITUNG DEVIreg™ Basic Anschlussplan DEVIreg™ Basic NTC 15 kOhm bei 25 °C Last max. 16 A...
- Seite 15 INSTALLATIONSANLEITUNG DEVIreg™ Basic Technische Spezifikationen Betriebsspannung 220-240 V~, 50/60 Hz Leistungsaufnahme AUS: <175 mW Leerlauf: <200 mW Schaltleistung: - Ohmsche Last 230 V ~ 16 A/3680 W - Induktive Last Cos φ = 0,3 max. 1 A Bodenfühler NTC 15 kΩ bei 25 °C, 3 m (im Standardlieferumfang enthalten) Regelung PWM (Pulsweitenmodulation) Temperaturregelbereich...
- Seite 16 INSTALLATIONSANLEITUNG DEVIreg™ Basic Temperatur für 75 °C Kugeldruckprüfung Lagerungstemperatur -25 bis 60 °C Timer-Funktionen 3 Zeiträume pro Tag. Der Zeitraum des Timers beträgt jeweils 30 Minuten. Abmessungen 85 mm x 85 mm x 20–24 mm (in Wandtiefe: 22 mm) Gewicht 194 g * Standard-DEVI-Fühler 140F1091 3 m.

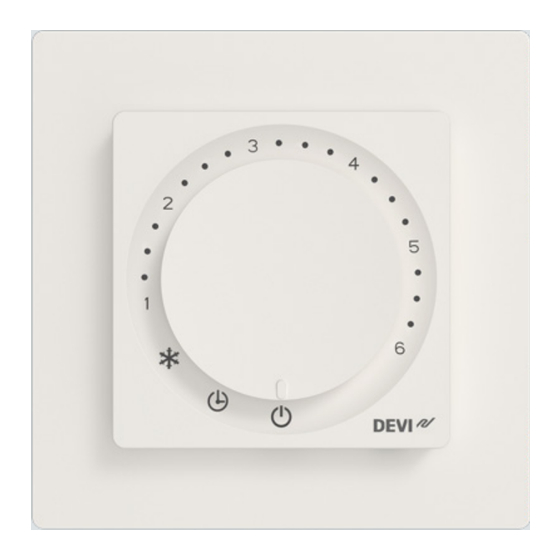

- Seite 17 INSTALLATIONSANLEITUNG DEVIreg™ Basic Bedienungsanleitung Produktschnittstelle Temperaturanpassung Anzeige Timer-Programm/ App-Kommunikation Frostschutz * Wenn sich der Knopf im Temperatureinstellungsmodus befindet, führt der Thermostat das Zeitprogramm nicht aus.
- Seite 18 INSTALLATIONSANLEITUNG DEVIreg™ Basic Knopfposition Beschreibung In dieser Position ist der Thermostat nicht aktiv. In dieser Position läuft der Thermostat im Programmmodus. Timer-Programm/ In dieser Position ist der Thermostat App-Kommunikation bereit für die App-Konfiguration/- Änderung. In dieser Position arbeitet der Frostschutz Thermostat im Frostschutzmodus.
- Seite 19 Frostschutz aufrechterhalten wird. Dieser Wert kann in der App zwischen 4–14 °C (Standardeinstellung 5 °C) eingestellt werden. Bei Auswahl des Timer-Programm/App-Kommunikationsmodus kann das Gerät mit der DEVI Control App verbunden werden. Die Kommunikation erfolgt über Bluetooth 4.2 und ermöglicht die Einstellung von Temperaturen, Einstellungen, Programmen, Grenzwerten und mehr auf den gewünschten Wert.
- Seite 20 INSTALLATIONSANLEITUNG DEVIreg™ Basic Einstellradein- Ungefähre Temperatur Mit Durchbruch* stellungen * Die oben aufgeführten Temperaturen sind die Temperaturen, die am Bodenfühler zu erwarten sind. Durchbruch nicht mit dünnen Heizmatten verwenden. Anzeigen Die Anzeigen sind durchscheinend und befinden sich im Knopf des Produkts.
- Seite 21 INSTALLATIONSANLEITUNG DEVIreg™ Basic Änderung des Heizzustands, Programmereignis, App-Anschluss oder bei Auftreten von Fehlern/Warnungen. Diese Anzeige leuchtet rot auf, wenn Heizanzeige • sich der Thermostat einschaltet und das elektrische Heizelement mit Strom versorgt. Nach einigen Sekunden erlischt die Anzeige. Diese Anzeige leuchtet grün auf, wenn der •...
- Seite 22 INSTALLATIONSANLEITUNG DEVIreg™ Basic Diese Anzeige leuchtet weiß, wenn der Zeitplan • integrierte Zeitplan von „Nicht aktiv“ auf „Aktiv“ umschaltet und umgekehrt. Nach einigen Sekunden erlischt die Anzeige. • Die Anzeige blinkt während des Kopplungsvorgangs. Diese Anzeige blinkt weiß, wenn • Warnungen vorliegen.
- Seite 23 INSTALLATIONSANLEITUNG DEVIreg™ Basic Rücksetzen auf Werkseinstellungen Um einen Werksreset durchzuführen, muss der Thermostat eingeschaltet und ordnungsgemäß befestigt sein. Am Boden des Geräts (hierunter eingekreist) befindet sich ein Stiftloch. Durch Drücken einer Nadel in dieses Stiftloch wird ein Knopf betätigt. Nach 20 bis 30 Sekunden langer Betätigung dieses Knopfes führt der Thermostat einen Werksreset durch.
- Seite 24 INSTALLATIONSANLEITUNG DEVIreg™ Basic Durchbruch Damit der Thermostat auf eine Bodentemperatur von 45 °C ansteigen kann, muss eine dauerhafte Änderung vorgenommen werden. Dies kann jedoch dazu führen, dass Ihre Garantie für das Produkt und die angeschlossenen Produkte erlischt. Die höhere maximale Temperaturgrenze muss in der App eingestellt werden, nachdem die Aktion durchgeführt wurde.
- Seite 25 INSTALLATIONSANLEITUNG DEVIreg™ Basic DEVI Control App: DEVI Control App Bedienungsanleitung: REFERENZ AUF DAS APP-HANDBUCH Um den Thermostat mit der App zu koppeln, starten Sie die App und folgen Sie den Anweisungen in der App. App-fähige Funktionen • Assistentengestützte • Einstellungssperre Installation •...
- Seite 26 INSTALLATIONSANLEITUNG DEVIreg™ Basic Warnungen und Fehlermeldungen Warnhinweistabelle Warnung Beschreibung Referenz Zeitplan aufgrund Wird eingestellt, wenn der Zeitplan aktiv manueller Dreh- ist (in App einstellen), aber der Drehregler reglereinstellung betätigt wurde, um einen manuellen überschrieben Sollwert einzustellen Wenn die Zeit völlig ungültig ist – vor 2021 oder nach 2050 –...
- Seite 27 INSTALLATIONSANLEITUNG DEVIreg™ Basic Warnung Beschreibung Referenz Temperatur über Eingestellt, wenn die Maximaltemperatur dem oberen Tem- niedriger ist, als die aktuelle Anzeige von peraturgrenzwert Temperaturknopf/Potentiometer. Wie Max eingestellt auf 25 °C und Knopf auf 27 °C eingestellt Fehlertabelle Num- Beschrei- Neustart Fehlertyp Lösung bung notwendig Boden-...
- Seite 28 Auf- heizen, sobald die Temperatur gesenkt wird Raum- Wert des Wenden Sie Gilt nicht für fühler Raumtem- sich an den DEVIreg Basic getrennt peratur- Installateur fühlers zu oder den Dan- niedrig. foss-Service. Raumfüh- Wert des Wenden Sie Gilt nicht für...
- Seite 29 INSTALLATIONSANLEITUNG DEVIreg™ Basic Num- Beschrei- Neustart Fehlertyp Lösung bung notwendig Potentio- Potentiome- Wenden Sie Das Potentio- meter-/ ter wird als sich an den meter liest einen Einstellrad- fehlerhaft Installateur Wert ab, der Fehler erkannt oder den Dan- außerhalb des foss-Service. angegebenen Bereichs liegt Ungültige...
- Seite 30 INSTALLATIONSANLEITUNG DEVIreg™ Basic Ökodesign-Datenblatt Zur Einhaltung der Ökodesign-Bestimmungen für elektrische Heizgeräte 1188/2015 ist die folgende Tabelle mit den Besonderheiten des Heizungssystems auszufüllen. Hier sind die Thermostatinformationen für dieses spezifische Produkt vorausgefüllt. Bitte füllen Sie alle leeren Felder aus. Informationsanforderungen für elektrische Nahbereichsheizgeräte Modellkennung(en): DEVIreg™...
- Seite 31 INSTALLATIONSANLEITUNG DEVIreg™ Basic elektronische Heizleistungs- Maximale regelung mit [Ja/ Dauerheiz- Raum- und/oder Nein] max,c leistung Außentempera- turrückführung Stromaufnah- Heizleistung mit [Ja/ me von Zu- Lüfter Nein] satzgeräten Art der Heizleistung/ Bei Nennheiz- Raumtemperaturregelung <0,00062 leistung (eine auswählen) einstufige Heiz- Bei minimaler leistung und <0,00062 [Nein]...
- Seite 32 INSTALLATIONSANLEITUNG DEVIreg™ Basic mit elektroni- scher Raumtem- [Nein] peraturregelung elektronische Raumtempera- [Nein] turregelung plus Tagestimer elektronische Raumtempera- [Ja] turregelung plus Wochentimer Weitere Regeloptionen (Mehrfachauswahl möglich) Raumtempera- turregelung, mit [Nein] Anwesenheits- erkennung Raumtempera- turregelung, Er- [Nein] kennung offener Fenster mit Option Ab- [Nein] standsregelung...
- Seite 33 INSTALLATIONSANLEITUNG DEVIreg™ Basic mit adaptiver [yes] Startregelung mit Betriebszeit- [Nein] begrenzung mit Bodenfühler [Nein] Danfoss A/S, Nordborgvej 81, Kontaktadressen 6430 Nordborg, Dänemark...
- Seite 34 GARANTIE Eine zweijährige Produktgarantie gilt für: • Thermostate inkl. DEVIreg™ Basic. Sollten Sie wider Erwarten bei Ihrem DEVI-Produkt auf Probleme stoßen, gewährt Ihnen Danfoss ab dem Kaufdatum, solange dieses nicht mehr als 2 Jahre nach dem Produktionsdatum liegt, die DEVIwarranty unter folgenden Bedingungen: Während des Garantiezeitraums liefert Danfoss ein neues vergleichbares...
- Seite 35 DEVIwarranty gilt nicht für Produkte, die nicht vollständig bezahlt wurden. Danfoss wird jederzeit für eine schnelle und effiziente Beantwortung aller kundenseitigen Beanstandungen und Anfragen sorgen. Alle Beanstandungen, deren Ursache eine der oben genannten Bedingungen darstellt, sind ausdrücklich von dieser Garantie ausgeschlossen. Den vollständigen Garantietext finden Sie auf www.devi.com devi.danfoss.com/en/warranty/...
- Seite 36 INSTALLATIONSANLEITUNG DEVIreg™ Basic...
- Seite 37 INSTALLATIONSANLEITUNG DEVIreg™ Basic Entsorgungshinweise Dieses Symbol weist darauf hin, dass das Gerät nicht im Hausmüll entsorgt werden darf. Es muss in Übereinstimmung mit den geltenden Richtlinien für das Recycling von elektrischen und elektronischen Geräten an eine entsprechende Sammelstelle übergeben werden. •...
