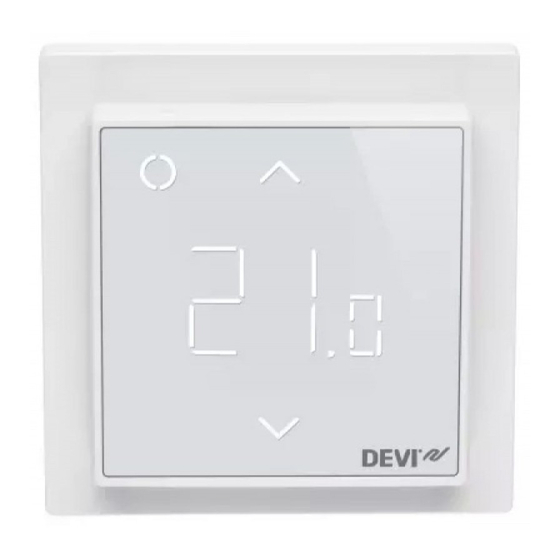

- Seite 1 Installationsanleitung DEVIreg™ Smart Intelligenter elektronischer Timer-Thermostat mit WLAN-Konnektivität und App-Steuerung www.DEVI.com...
-
Seite 2: Inhaltsverzeichnis
DEVIreg™ Smart Inhaltsverzeichnis Anleitung � � � � � � � � � � � � � � � � � � � � � 2 Technische Spezifikation � � � � � � � � � � � 4 Sicherheitshinweise �... - Seite 3 DEVIreg™ Smart • Touchscreen-Display mit Hintergrundbeleuchtung • Einfache und menügeführte Programmierung • Installations-Assistent für unterschiedliche Raum- und Temperaturfühler (App erforderlich) • Geeignet für viele verschiedene Rahmensysteme • Kompatibel mit verschiedenen NTC-Fühlern von Frem- danbietern • Thermostateinstellungen können vor der Installation vorgenommen werden und über einen webgenerierten Code in den Thermostaten importiert werden •...
-
Seite 4: Technische Spezifikation
DEVIreg™ Smart Weitere Informationen zu diesem Produkt finden Sie auch auf: devismart�com Technische Spezifikation Betriebsspannung 220-240 V~, 50/60 Hz Leistungsaufnahme im Max. 0,40 W Standby-Betrieb Relais: Ohmsche Last Max. 16 A/3680 W bei 230 V Induktive Last Max. 1 A cos φ= 0,3 Fühler NTC 6,8 kΩ... - Seite 5 DEVIreg™ Smart Frostschutztemperatur +5 bis +9 °C (werkseitig 5 °C) Regelbereich Raumtemperatur: 5-35 °C. Bodentemperatur: 5-45 °C. Max. Bodentemperatur: 20 bis 35 °C (bei gebrochenem, nicht wieder- herstellbarem Siegel bis 45 °C). Min. Bodentemperatur: 10 bis 35 °C, nur bei Kombination aus Raum- und Bodenfühler.
-
Seite 6: Sicherheitshinweise
DEVIreg™ Smart Schutzart Klasse II - Abmessungen 85 x 85 x 20-24 mm (Tiefe in der Wand: 22 mm) Gewicht 127 g Die elektrische Sicherheit und elektromagnetische Verträg- lichkeit dieses Produkts entsprechen den EN/IEC-Normen für „Automatische elektrische Regel- und Steuergeräte für den Hausgebrauch und ähnliche Anwendungen“: •... - Seite 7 DEVIreg™ Smart Beachten Sie auch Folgendes: • Die Installation des Thermostaten muss durch einen autorisierten und qualifizierten Installateur entsprechend den lokalen Vorschriften erfolgen. • Der Thermostat muss mit der Spannungsversorgung über einen allpoligen Trennschalter verbunden sein. • Verbinden Sie den Thermostaten stets mit einer unterbre- chungsfreien Spannungsversorgung.
-
Seite 8: Montageanleitung
DEVIreg™ Smart Montageanleitung Beachten Sie folgende Einbauhinweise: Platzieren Sie den Thermostaten in geeigneter Höhe an der Wand (ca. 80-170 cm). Der Thermostat darf nicht in feuchten Räumen an- gebracht werden. Der Thermostat muss außerhalb von Zone 2 platziert werden. Platzieren Sie ihn in diesem Fall in einem angrenzenden Raum und verwenden Sie ausschließlich den Bodenfühler. - Seite 9 DEVIreg™ Smart Hinweis: Ein Bodenfühler wird für alle Fußbo- denheizungen empfohlen und ist in Verbindung mit Dünnbettheizmatten und unter Holzböden vorgeschrieben, um das Risiko einer Überhitzung des Fußbodens zu verringern. • Platzieren Sie den Bodenfühler in einem schützenden Kunststoffleerrohr an einer passenden Stelle in der Bodenkonstruktion, wo der Boden weder direktem Sonnenlicht noch Zugluft ausgesetzt ist.
- Seite 10 DEVIreg™ Smart Führen Sie zur Montage des Thermostaten die folgenden Schritte aus: Auspacken des Thermostaten Schließen Sie den Thermostaten gemäß Schaltplan an. Die Abschirmung des Heizbands muss über einen separaten Stecker mit dem Erdleiter Mains des Stromkabels verbunden Maximum 220-240V~ Load 16 (1) A 50-60 Hz werden.
- Seite 11 DEVIreg™ Smart verbiegen. Drücken Sie vorsichtig, bis der Rahmen in der Gummidichtung befestigt ist. Befestigung und Zusammenbau des Thermostaten Wichtig: Drücken Sie NICHT auf die Mitte des Bildschirms. Drücken Sie mit den Fingern unter die Seite des Frontteils, und ziehen Sie dieses in Ihre Richtung, bis sich der Schnappver- schluss löst: Um sicherzustellen, dass die Batterien vollständig aufgeladen sind, sollte der Thermostat mindestens 15 Stunden an die...
-
Seite 12: Displaysymbole
DEVIreg™ Smart Displaysymbole Der obere Teil dient hauptsächlich zur Bereitstellung einer Bedienoberfläche in Form eines Displays und als Halterung für die Steuerungselemente. Das Displays dient hauptsächlich zur Anzeige des aktuellen Status des Thermostaten und zum Erkennen von Benutzerak- tionen über die Tasten. Das Display besteht aus unterschiedli- chen Tasten, Nummern und Symbolen. - Seite 13 DEVIreg™ Smart Nr� Beschreibung Taste/Symbol Steuertaste Taste/Symbol Taste Pfeil nach oben Taste/Symbol Taste Pfeil nach unten Symbol 3-stellige 7-Segment-Zahlen mit Komma als Trennzeichen Symbolanzeige Modus/Status Beschreibung Blau - blinkend Zugangs- Thermostat bereit zur Einrichtung punkt-Modus Blau Zugangs- Zur Einrichtung muss das Smart- punkt-Modus phone mit dem Thermostaten verbunden sein.
-
Seite 14: Direkte Interaktion Am Thermostaten
DEVIreg™ Smart Grün - blinkend Aktiver Modus Thermostat wartet auf Bestätigung & Zugangs- der Aktion punkt-Modus Pfeile - schnel- Aktiver Modus Sicherheitssperre an les Blinken bei Berührung Direkte Interaktion am Thermostaten Funktion Taste Beschreibung Ther- 1. Beliebige Taste Einschalten des Thermost- mostaten berühren aten und Anzeige der... - Seite 15 DEVIreg™ Smart Frostschutz Steuertaste (1) berüh- Frostschutz deaktivieren ren und 1 Sek. halten Sicherheits- Pfeiltaste nach oben (2) Sicherheitssperre aktivieren/ sperre deaktivieren + nach unten (3) berüh- ren und 3 Sek. halten Wiederher- Steuertaste (1) und Pfeil Auf die Werkseinstellungen stellung der nach oben (2) berühren zurücksetzen...
- Seite 16 DEVIreg™ Smart Fehlercodes Wenn ein Fehler auftritt und behoben wird, ist in einigen Fällen ein Neustart des Thermostaten erforderlich, um die Heizung wieder zu starten. Fehlertyp Nr� Beschreibung Lösung Neustart notwendig Bodenfüh- Die Verbin- Service Der Thermostat erfor- ler nicht dung zum kontak- dert einen Neustart,...
-
Seite 17: Keine Internetverbindung
DEVIreg™ Smart Kommunikationsfehler Kommunika- Nr� Beschreibung tionsfehler Falsches SSID Die Verbindung zum WLAN-Netz oder Passwort� ist fehlgeschlagen *Keine IP- Mit dem WLAN-Netz verbunden, Adresse habe aber keine Nachrichten erhalten oder verschickt (kein IP, das auf DHCP wartet) Keine Internet- Mit dem WLAN verbunden, die verbindung Verbindung zur Danfoss Cloud kann aber nicht hergestellt... -
Seite 18: Konfigurieren
DEVIreg™ Smart Konfigurieren Download der App Laden Sie die DEVIsmart™ App im App Store, bei Google Play oder unter devismart.com herunter. Finden Sie den Namen des WLAN und das Passwort für das WLAN-Netz, mit dem Sie Ihren Thermostat verbinden möchten. Falls Sie Zweifel haben, kontaktieren Sie bitte Ihren Netz-Administrator oder den Internet- provider. -
Seite 19: Einstellungen
DEVIreg™ Smart Einstellungen WAS BEI DER EINRICHTUNG ZU BEACHTEN IST Wählen Sie aus, ob nur ein Boden- fühler oder eine Kombination aus Raum- und Bodenfühler verwendet werden soll. Es ist auch die Option „ausschließlich Raumtemperaturregelung“ verfüg- bar, jedoch müssen Sie hierfür das kleine Kunststoffsiegel an der Rück- seite des Anzeigemoduls z. - Seite 20 DEVIreg™ Smart verwenden. Diese Option wird jedoch nicht empfohlen, da dadurch das Risiko der Bodenüberhitzung steigt. WICHTIG: Wird ein Thermostat zur Steuerung eines Fußbo- den-Heizelements in Verbindung mit einem Fußbodenbelag aus Holz oder einem ähnlichen Material verwendet, ist ein Bodenfühler erforderlich. Die maximale Bodentemperatur darf 35 °C niemals überschreiten.
- Seite 21 DEVIreg™ Smart Wärmeleit- Beispiele verschie- Details Ungefähre Ein- widerstand dener Fußboden- kg/m stellung bei 25 °C K/W] beläge Bodentemperatur 0,05 8 mm HDF-Laminat > 800 28 °C 0,10 14 mm Buchen- 650 – 800 31 °C parkett 0,13 22 mm massive >...
-
Seite 22: Garantie
DEVIreg™ Smart Garantie Sollten Sie die Garantie aufgrund eines Herstellerfeh- lers am DEVI-Produkt in Anspruch nehmen müssen, reparieren wir das Produkt kostenlos oder senden Ihnen ebenfalls kostenlos ein Ersatzprodukt zu. Die Garantie wird gewährt, wenn die Installation von einem autorisier- ten Installateur durchgeführt und das Garantiezertifikat... - Seite 23 DEVIreg™ Smart Installationsanleitung...
- Seite 24 This also applies to products already on order provided that such alterations can be made without subsequential changes being necessary in specifications already agreed. All trademarks in this material are property of the respective companies. DEVI and the DEVI logo-type are trademarks of Danfoss A/S. All rights reserved 08096248 &...
