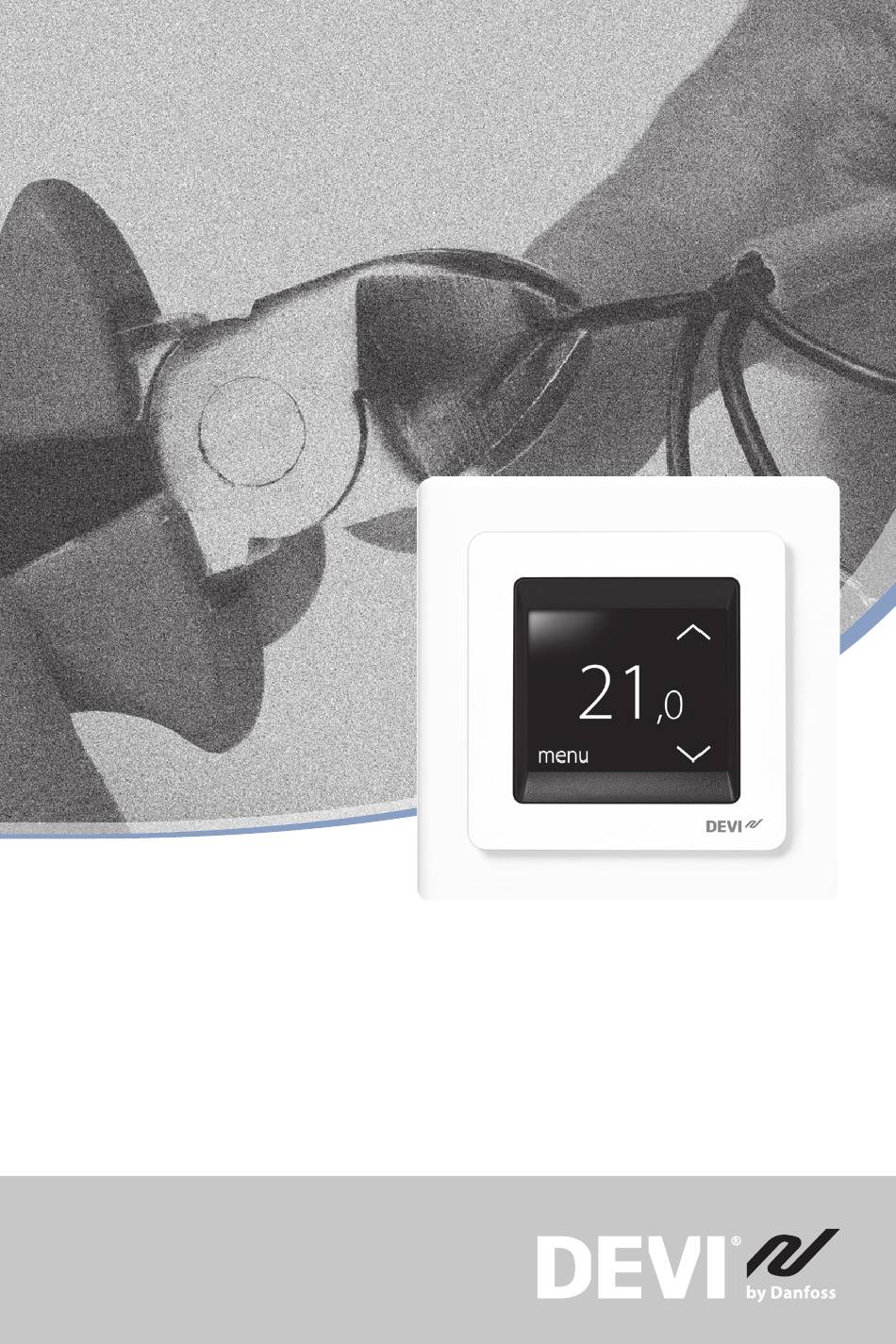

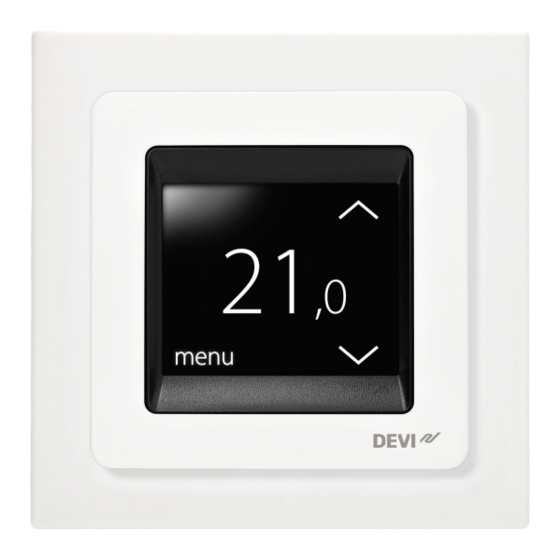

- Seite 1 Installationshandbuch DEVIreg™ Touch Elektronischer, intelligenter Thermostat www.DEVI.com...
- Seite 2 DEVIreg™ Touch Installationshandbuch...
-
Seite 3: Inhaltsverzeichnis
DEVIreg™ Touch Inhaltsverzeichnis Einführung � � � � � � � � � � � � � � � � � � � � � � � � 4 1.1 Technische Spezifikationen ... . 5 1.2 Sicherheitshinweise . -
Seite 4: Einführung
• Thermostateinstellungen können vor der Installation vorgenommen werden und über einen webgenerier- ten Code in den Thermostaten importiert werden • Fernzugriff auf den Thermostaten nach der Installation über die Webcode-Schnittstelle Weitere Informationen zu diesem Produkt finden Sie auch auf: touch�devi�com Installationshandbuch... -
Seite 5: Technische Spezifikationen
DEVIreg™ Touch 1�1 Technische Spezifikationen Betriebsspannung 220-240 V~, 50 Hz Leistungsaufnahme Max. 0,40 W im Standby-Betrieb Relais: Ohmsche Last Max. 16 A / 3680 W bei 230 V Induktive Last cos φ = 0,3 max. 1 A Fühler NTC 6,8 kΩ bei 25 °C NTC 10 kΩ... - Seite 6 DEVIreg™ Touch Temperaturbereich Raumtemperatur: 5-35 °C Bodentemperatur: 5-45 °C Max. Bodentemperatur: 20 bis 35 °C (bei gebrochenem, nicht wiederherstellbarem Siegel bis 45 °C). Min. Bodentemperatur: 10 bis 35 °C, nur in Verbindung mit Raumund Bodenfühler. Fühlerausfallüberwa- Der Thermostat verfügt über chung einen eingebauten Überwa- chungskreis, der die Heizung...
-
Seite 7: Sicherheitshinweise
DEVIreg™ Touch Abmessungen 85 x 85 x 20-24 mm (Tiefe in der Wand: 22 mm) Gewicht 103 g Die elektrische Sicherheit und elektromagnetische Verträg- lichkeit dieses Produkts entsprechen den EN/IEC-Normen für „Automatische elektrische Regel- und Steuergeräte für den Hausgebrauch und ähnliche Anwendungen“: •... -
Seite 8: Montageanweisungen
DEVIreg™ Touch Beachten Sie auch Folgendes: • Die Installation des Thermostaten muss durch einen autorisierten und qualifizierten Installateur gemäß lo kalen Vorschriften erfolgen. • Der Thermostat muss mit der Spannungsversorgung über einen allpoligen Trennschalter verbunden sein. • Verbinden Sie den Thermostaten stets mit einer unterbrechungsfreien Spannungsversorgung. - Seite 9 DEVIreg™ Touch Platzieren Sie den Thermostaten nicht an der Innenseite einer Außenwand. Bringen Sie den Thermostaten stets in einem Abstand von mindestens 50 cm zu Fenstern und Türen an. Platzieren Sie den Thermostaten so, dass dieser nicht dem direkten Sonnenlicht ausgesetzt ist. Hinweis: Ein Bodenfühler ermöglicht eine ge nauere Temperaturregelung und wird für alle Fußbodenheizungen empfohlen.
- Seite 10 DEVIreg™ Touch • Das Leerrohr muss bündig mit der Fußbodenoberflä- che sein. Schlitzen Sie den Untergrund wenn nötig und verlegen Sie das Rohr darin. • Führen Sie das Leerrohr bis zur Anschlussdose. • Der Biegeradius des Leerrohrs muss mindestens 50 mm betragen. Führen Sie zur Montage des Thermostaten die folgen- den Schritte aus: Öffnen Sie den Thermostaten:...
- Seite 11 DEVIreg™ Touch Schließen Sie den Thermostaten gemäß Schaltplan an. Mains Maximum 220-240V Load 16 (1) A 50-60 Hz IP21 Dtouch Standby maximum 0.4W Die Abschirmung des Heizbands muss über einen se paraten Stecker mit dem Erdleiter des Stromkabels verbunden werden. Hinweis: Installieren Sie den Bodenfühler stets in einem Leerrohr im Boden.
- Seite 12 DEVIreg™ Touch • Setzen Sie den Rahmen auf. • Klicken Sie das Display wieder ein. Wichtig: Drücken Sie NICHT auf den Bildschirm, wenn Sie das Display wieder einklicken. Versorgen Sie den Thermostaten anfänglich 15 Stunden lang mit Strom, damit die Batterie aufgeladen wird. Auf diese Weise können im Falle einer Unterbrechung der Span- nungsversorgung Uhrzeit und Datum für die Dauer von 24 Stunden fortgeführt werden.
-
Seite 13: Einstellungen
DEVIreg™ Touch Einstellungen 3�1 Starteinstellungen Die Starteinstellungen müssen beim ersten Einschalten des Geräts vorgenommen werden: Verwenden Sie die Pfeile am rechten Bildschirm- rand, um die Sprachen durchzugehen. Wählen Sie Ihre Sprache durch Antippen aus. Drücken Sie danach in der rechten oberen Bildschirmecke auf , um die Auswahl zu bestätigen. - Seite 14 DEVIreg™ Touch Tippen Sie die Zahlen für die Minuten an und verwenden Sie die Pfeile < und >, um die Minuten einzustellen. Drücken Sie zum Bestätigen auf Drücken Sie erneut auf um zum Bildschirm DATUM EINSTELLEN zu gelangen. Tippen Sie jeweils auf den Tag, den Monat, und das Jahr und stellen Sie das Datum mit den Pfeilen...
-
Seite 15: Sie Auf Code Eingeben
DEVIreg™ Touch Wenn Sie das Installations- Setup schon onlinevorge- nommen haben, drücken Sie auf CODE EINGEBEN und gehen Sie jetzt direkt zu Schritt 13. Drücken Sie andernfalls auf SETUP- ASSISTENT und fahren Sie mit Schritt 6 fort. Drücken Sie in der Informationsanzeige SETUP auf , um zu... - Seite 16 DEVIreg™ Touch Wählen Sie mit den Pfeilen < und > den installierten Bodenfühlertyp aus. (Gemessener Widerstand und entsprechende Temperatur werden in Klammern gezeigt.) Drücken Sie zum Bestätigen auf Verwenden Sie die Pfeile < und >, um den Fußbodenbelag auszuwählen. Drücken Sie zum Bestätigen auf 10.
- Seite 17 DEVIreg™ Touch 11. Verwenden Sie die Pfeile < und >, um die ungefähre Leistung des Heizelements auszuwäh- len. Wählen Sie die Option „– –“, wenn ein externes Relais verwendet wird oder die installierte Leistung unbekannt ist. Drücken Sie zum Bestätigen auf 12.
-
Seite 18: Selbstlernfunktion
DEVIreg™ Touch 13. Geben Sie Ihren webgene- rierten Code ein. Drücken Sie dann auf , um das Start-Setup für den Thermostaten zu beenden. Wenn kein Häkchen ( ) angezeigt wird, ist der Hexacode falsch. 3�2 Selbstlernfunktion Die Selbstlernfunktion wird verwendet, wenn Sie zwischen Energiespar- und Komforttemperatur umschalten. - Seite 19 DEVIreg™ Touch Ein- und Ausschalten der Aufheizung Tippen Sie auf das Thermostatdisplay, um es zu aktivieren. Drücken Sie dann auf Menü. Drücken Sie auf EINSTEL- LUNGEN in der rechten unteren Ecke des Menüs. Drücken Sie dann auf OPTIONEN. Drücken Sie auf PROGNOSE. Drücken Sie auf EIN, um den Heizstart/-stopp zu optimieren oder auf AUS,...
-
Seite 20: Fenster Offen
DEVIreg™ Touch 3�3 Fenster offen Ein- und Ausschalten der „Fenster offen“-Erkennung Tippen Sie auf das Ther- mostatdisplay, um es zu aktivieren. Drücken Sie dann auf Menü. Drücken Sie auf EINSTEL- LUNGEN in der rechten unteren Ecke des Menüs. Drücken Sie dann auf OPTIONEN. - Seite 21 DEVIreg™ Touch Drücken Sie FENSTER OFFEN. Wenn Sie die Heizung zeitweilig ausschalten möchten, da es zu einem plötzlichen Temperaturabfall im Raum kommen wird, drücken Sie auf EIN. Drücken Sie auf AUS, wenn der Thermostat den Raum auch während plötzlicher Temperaturab- fälle weiter heizen soll.
-
Seite 22: Maximale Bodentemperatur
DEVIreg™ Touch 3�4 Maximale Bodentemperatur Einstellen der maximalen Bodentemperatur Tippen Sie auf das Ther- mostatdisplay, um es zu aktivieren. Drücken Sie dann auf Menü. Drücken Sie auf EINSTEL- LUNGEN in der rechten unteren Ecke des Menüs. Drücken Sie dann auf IN- STALLATION und MANUEL- LER SETUP. - Seite 23 DEVIreg™ Touch Wenn Sie das kleine Kunststoff- siegel an der Rückseite des An- zeigemoduls, z. B. mit Hilfe eines Schraubendrehers, brechen, kann die maximale Bodentemperatur auf bis zu 45 °C eingestellt wer- den. Außerdem ist es in diesem Fall möglich, einen Raumfühler al- lein zu verwenden.
- Seite 24 DEVIreg™ Touch Wärme- Beispiele verschie- Details Ungefähre leitwi- dener Fußboden- Einstellung derstand beläge bei 25 °C [m²K/W] Bodentem- peratur 0,05 8 mm HDF-Laminat > 800 kg/m 28 °C 0,10 14 mm Birkenparkett 650 - 31 °C 800 kg/m 0,13 22 mm massive >...
-
Seite 25: Symbole
DEVIreg™ Touch Symbole Die folgenden Symbole erscheinen in der oberen linken Ecke der Temperaturanzeige: Symbol Bedeutung Der Thermostat befindet sich im manuellen Modus, d. h. die Timer-Funktion ist aus- geschaltet. Mit dem Timer können Sie nach vorbestimmten Zeitplänen automatisch zwischen Energiespar- und Komforttempera- tur umschalten. -
Seite 26: Garantie
Thermostate: DEVIreg™ Touch. Sollten Sie entgegen allen Erwartungen bei Ihrem DEVI-Produkt auf Probleme stoßen, gewährt Ihnen DEVI ab dem Kaufdatum die DEVIwarranty unter folgenden Bedingungen: Während des Garantiezeitraums liefert Danfoss ein neues vergleich- bares Produkt oder repariert das vorhandene Produkt, sofern festgestellt wird, dass dieses aufgrund der Ausführung, der Materialien oder der Herstellung fehlerhaft ist. - Seite 27 DEVIreg™ Touch Installationshandbuch...
-
Seite 28: Entsorgungsanweisungen
DEVIreg™ Touch Entsorgungsanweisungen Installationshandbuch... - Seite 29 DEVIreg™ Touch Installationshandbuch...
- Seite 30 DEVIreg™ Touch Installationshandbuch...
- Seite 31 DEVIreg™ Touch Danfoss A/S Nordborgvej 81 6430 Nordborg, Syddanmark Denmark 08090459 & AN376938073889de-010101 Produced by Danfoss © 06/2022...
